7.3 Szivattyú kettős tengelytömítéssel
Back-to-back vagy tandem
7.3.1 Nem gyúlékony folyadékok, szivattyú
egység
Kategória 2G/D
Gondoskodjon arról, hogy üzem közben a szivattyú
fel legyen töltve a szivattyúzott folyadékkal. Ha ez
nem lehetséges, akkor biztosítson megfelelő
felügyeletet, például szárazonfutás-elleni védelmet,
amely leállítja a szivattyút hiba esetén.
Kategória 3G/D
A szivattyúrendszerben nincs szükség külön
felügyeleti eszközökre, például szárazonfutás-elleni
védelemre.
7.3.2 Tűzveszélyes folyadékok, szivattyú egység
2G/D/M2 és 3G/D/M2 kategória
Gondoskodjon arról, hogy üzem közben a szivattyú
fel legyen töltve a szivattyúzott folyadékkal. Ha ez
nem lehetséges, akkor biztosítson megfelelő
felügyeletet, például szárazonfutás-elleni védelmet,
amely leállítja a szivattyút hiba esetén. Biztosítsa
a szivattyú körül a megfelelő szellőzést.
A tengelytömítésen a szivárgás mennyisége 1-10 ml
egy 24 órás üzem során. Bizonyos típusú
folyadékoknál, a szivárgás nem látható, az
elpárolgás miatt. A bejáratási időszakban nagyobb,
1-20 ml szivárgás is előfordulhat egy 24 órás
üzemidő során. Az olyan folyadékok, mint az olaj
vagy a glikol-víz keverékek lassabban párolognak el
és lerakódást hagynak. Gondoskodjon a megfelelő
szellőzésről a zóna besorolásnak megfelelően.
Kategória M2
Védje burkolattal a szivattyút, hogy a leeső vagy
kilökődő tárgyak ne okozzanak kárt benne.
7.4 Szabad tengelyvégű szivattyúk
A 4 kW-os vagy nagyobb motorral ellátott szabad
tengelyvégű szivattyúkon kötelező a ferde
hatásvonalú csapágyak alkalmazása.
Ha azonban a szivattyúk tengelyirányú nyomóerő
kiegyenlítő eszközzel (THD) vagy csapágykarimával
vannak ellátva, akkor tilos a ferde hatásvonalú
csapágyak használata. Ha kétségei lennének,
forduljon a Grundfos-hoz.
Ellenőrizze, hogy a szivattyú fel van-e
szerelve tengelyirányú nyomóerő
kiegyenlítő eszközzel (THD). Ha
a szivattyú egy THD jellel ellátott szivattyú,
akkor kövesse az alábbi utasításokat.
A tengelyirányú nyomóerő kiegyenlítő eszköz (THD)
gyárilag be van szerelve a 75 kW-os és nagyobb
motorokkal ellátott CR, CRN, 95-255 típusokba.
7.4.1 Szabad tengelyvégű szivattyúk
tengelyirányú nyomóerő kiegyenlítő
eszközzel
VESZÉLY
Robbanásveszély
Halálos vagy súlyos személyi sérülés
- Szükség van a motorcsapágyak
hőmérséklet-felügyeletére, hogy
túlmelegedéskor a szivattyú biztosan
leálljon.
VESZÉLY
Robbanásveszély
Halálos vagy súlyos személyi sérülés
- Ne használjon ferde hatásvonalú
csapágyakkal ellátott ATEX motorokat
tengelyirányú nyomóerő kiegyenlítő
eszközzel (THD) felszerelt szivattyúkon.
VESZÉLY
Robbanásveszély
Halálos vagy súlyos személyi sérülés
- A hőmérséklet-érzékelők telepítését
csak képesített szakemberek
végezhetik, a helyi előírásoknak
megfelelően.
Minimális térfogatáram
A túlmelegedés megelőzése érdekében ne
üzemeltesse a szivattyút az alább megadott
minimális térfogatáram alatt.
A görbe a minimális térfogatáramot mutatja
a névleges érték százalékában, a közeghőmérséklet
függvényében.
Qmin
[%]
30
20
10
0
40 50 60 70 80 90 100 110 120 t [°C]

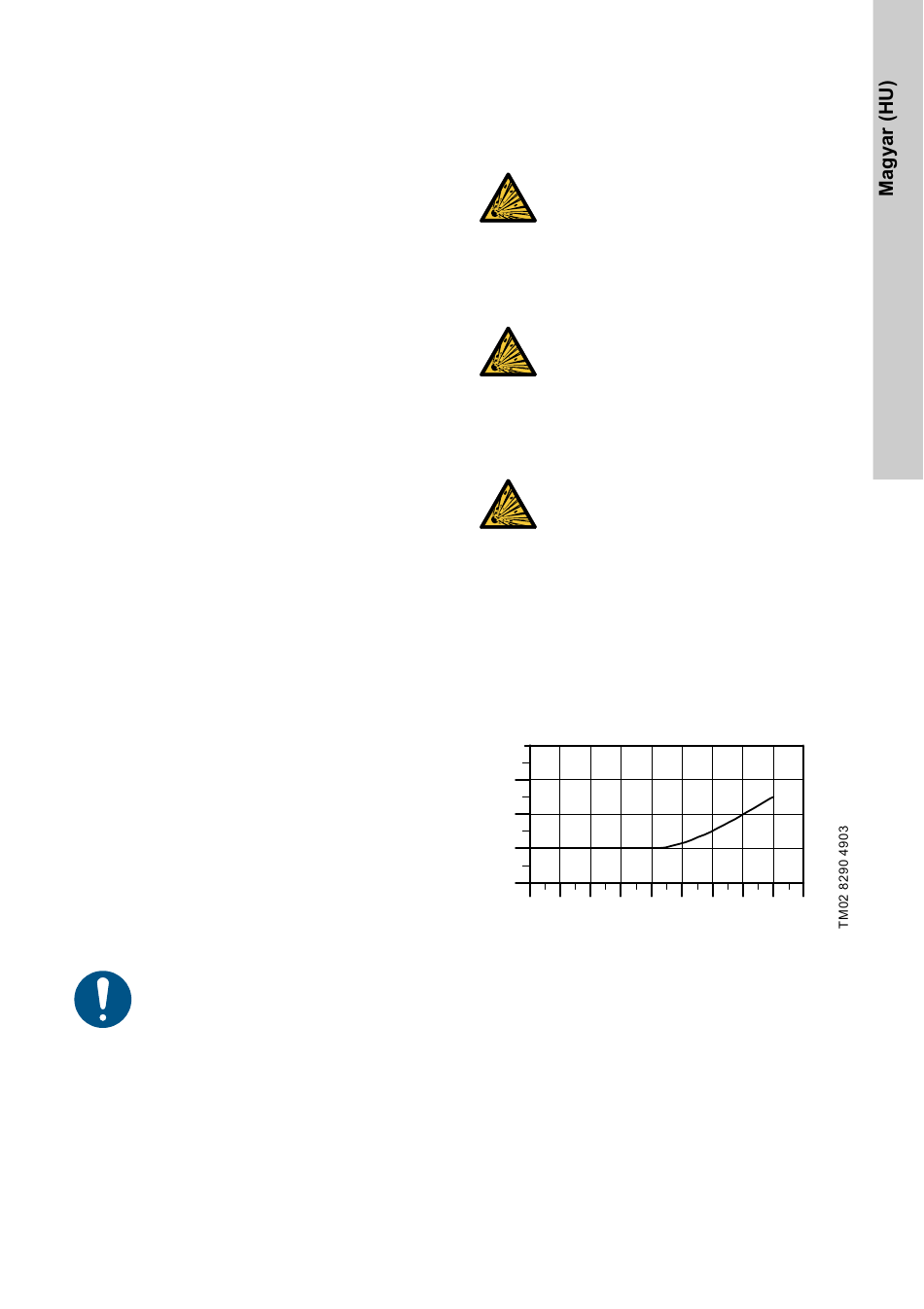

3. ábra Minimális térfogatáram a névleges
térfogatáram százalékában
