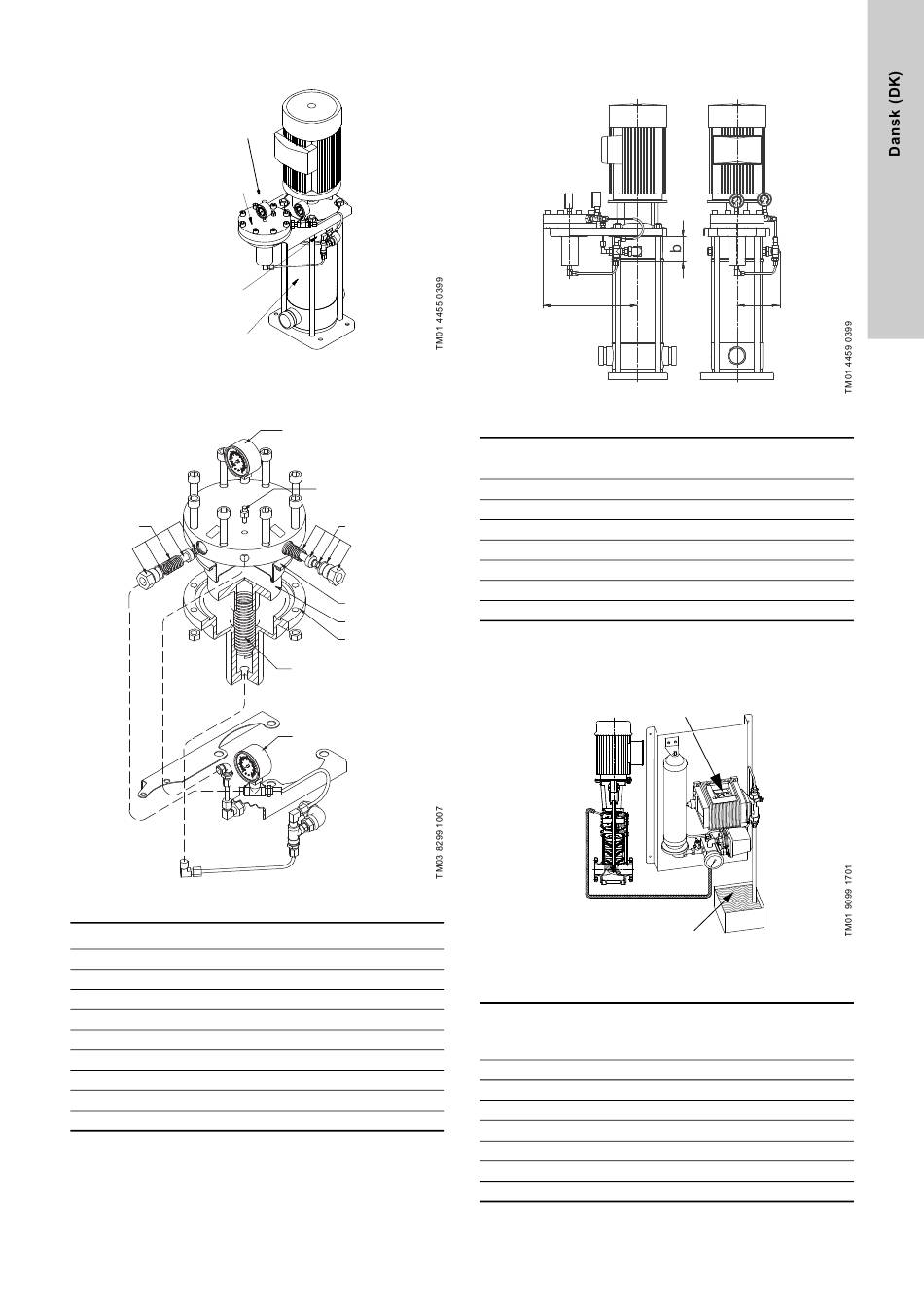

7. Pumpe med trykforøger
Manometer
Trykforøger
Tætningskammer
CR-, CRI-, CRN-pumpe
Fig. 4 Pumpe med trykforøger
7.1 Trykforøgerens komponenter
5
Fig. 5 Trykforøgerens komponenter
Pos. Betegnelse
1 Trykforøger
2 Stempel
3 Membran
4 Kontraventil
5 Sikkerhedsventil
6 Udluftningsskrue, Rp 1/8
7 Fjeder til stempel
8 Manometer (spærrevæske)
9 Manometer (pumpemedie)
8
6
4
3
2
1
7
9
7.2 Mål på pumpe med trykforøger
a
Fig. 6 Pumpe med trykforøger
Pumpetype
CR, CRI, CRN 1s, 1, 3, 5
CR, CRI, CRN 10, 15, 20
CR, CRN 32
CR, CRN 45
CR, CRN 64
CR, CRN 90
CR, CRN 120, 150
Mål b er yderligere højde i forhold til standardpumpen.

8. Pumpe med doseringspumpe

Doseringspumpe
Spærrevæske
Fig. 7 Pumpe med doseringspumpe
8.1 Mål på pumpe med doseringspumpe
Pumpetype
CR, CRI, CRN 1s, 1, 3, 5
CR, CRI, CRN 10, 15, 20
CR, CRN 32
CR, CRN 45
CR, CRN 64
CR 90
CR, CRN 120, 150
c
a b c
[mm] [mm] [mm]
297 108 128
234 90 140
342 185 155
349 215 164
349 141 164
355 159 170
355 111 170
Yderligere højde
på tætningskammer
[mm]
108
90
185
215
141
159
111
27
