Función Para Conversión De Señales De Vídeo - Sony STR-DA7100ES Manual De Instrucciones

Toma INPUT/OUTPUT de vídeo a
conectar
La calidad de la imagen depende de la toma de
conexión. Consulte la ilustración mostrada a
continuación. Seleccione la conexión de
acuerdo con las tomas de sus componentes.
Toma INPUT del monitor de televisión, etc.
Toma MONITOR OUT del receptor
Toma INPUT del receptor
Toma OUTPUT de vídeo componente
* Cuando VIDEO CONVERT está ajustado a "ON" en el menú CUSTOMIZE (página 69), solamente salen
señales de entrada de vídeo componente de 480i/576i. Las señales de entrada de vídeo componente de 480p/
576p, 720p y 1080i no saldrán correctamente. Las señales de entrada de vídeo componente que salen de la
toma COMPONENT VIDEO MONITOR OUT saldrán como cuando VIDEO CONVERT está ajustado a
"OFF".
Notas
• Conecte componentes de visualización de imagen
tal como un monitor de televisión o un proyector a
la toma MONITOR OUT del receptor. Es posible
que no pueda grabar, aunque conecte los
componentes de grabación.
• Encienda el receptor cuando esté sacando el vídeo
y audio de un componente de reproducción a un
televisor a través del receptor. Si no está conectada
la alimentación del receptor, no se transmitirá
vídeo ni audio.
COMPONENT
HDMI
VIDEO
COMPONENT
HDMI
VIDEO
Procesa-
miento de
señal
COMPONENT
HDMI
VIDEO*
COMPONENT
HDMI
VIDEO
Imagen de alta calidad
Función para conversión de
señales de vídeo

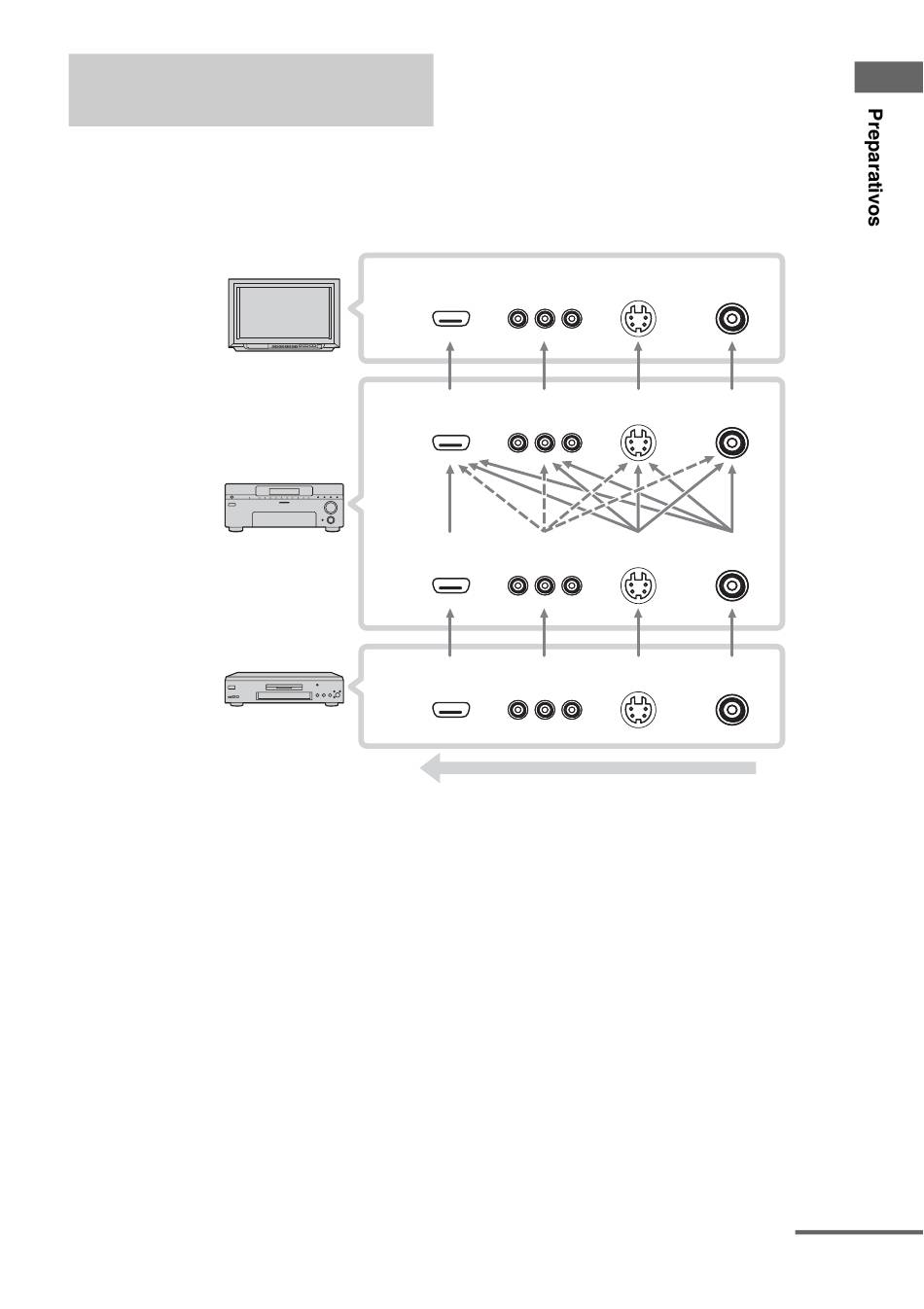

Este receptor está equipado con una función
para convertir señales de vídeo. Puede sacar
señales de vídeo después de conectar este
receptor mediante la toma MONITOR OUT
como se muestra en la ilustración.
• Las señales de vídeo pueden sacarse como
señales de vídeo HDMI, vídeo componente
y S-video.
S-VIDEO VIDEO
S-VIDEO VIDEO
S-VIDEO VIDEO
S-VIDEO VIDEO
