Cómo instalar la tapa de descarga para
pasar el modo de mulching
1. Aparque la máquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
2. Mueva las palancas de control de movimiento hacia
fuera a la posición de aparcar, pare el motor, retire la
llave y espere a que se detengan todas las piezas en
movimiento antes de abandonar el puesto del operador.
3. Levante el deflector de hierba y coloque la tapa de
descarga sobre la abertura, en el borde inferior del
cortacésped, e introdúzcala en la bisagra delantera
(Figura 22).
4. Coloque el pasador en la bisagra
5. Fije la tapa de descarga al cortacésped con la tuerca de
orejeta (Figura 22).
6. Baje el deflector de hierba sobre el orificio de descarga.
Conversión a descarga lateral
(modelos con carcasa de
107 cm)
La carcasa de corte y las cuchillas suministradas con esta
máquina fueron diseñadas para optimizar el rendimiento en
los modos de mulching y descarga lateral.
Cómo retirar la tapa de descarga para
pasar al modo de descarga lateral
1. Aparque la máquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
2. Asegúrese de que el freno de estacionamiento está
puesto, pare el motor, retire la llave y espere a que
se detengan todas las piezas en movimiento antes de
abandonar el puesto del operador.
3. Retire los 2 pernos y tuercas que fijan la tapa de
descarga al cortacésped
(Figura 22).
(Figura 23).

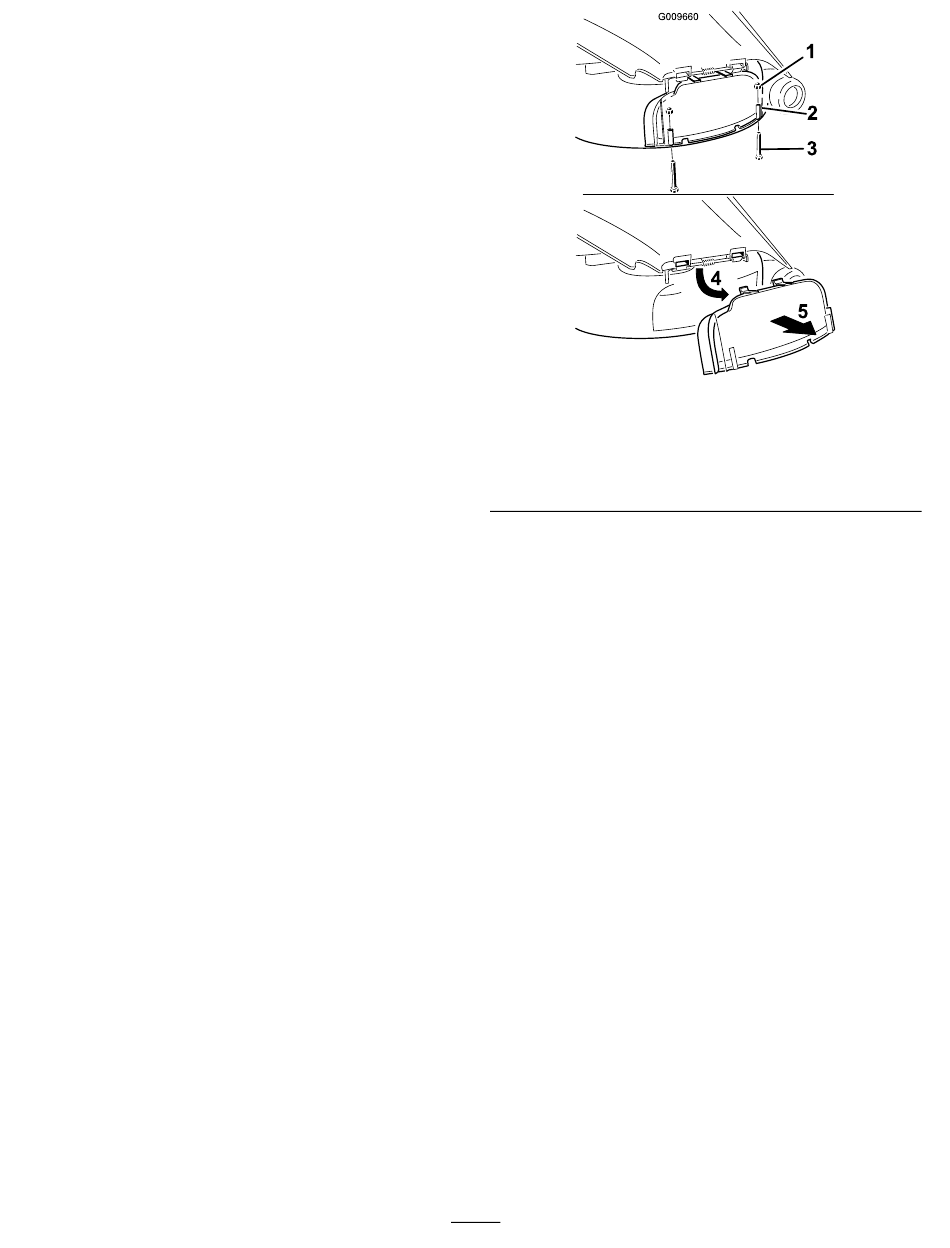

1. Tuerca ciega (1/4 pulgada) 4. Levante la tapa
2. Tapa de descarga
3. Perno (1/4 x
2-1/2 pulgadas)
4. Retire la tapa de descarga.
5. Levante el deflector de hierba y localice la contratuerca
de la varilla de pivote del deflector.
6. Retire la tuerca fina (3/8 pulgada) existente.
7. Instale la placa deflectora en la varilla de pivote
24).
Nota: Utilice la tuerca fina (3/8 pulgada) existente
para fijar la placa al cortacésped.
Nota: La placa deflectora se suministra con la máquina
como pieza suelta.
24
G009660
1
2
3
4
5
Figura 23
5. Retire el embellecedor
(Figura
