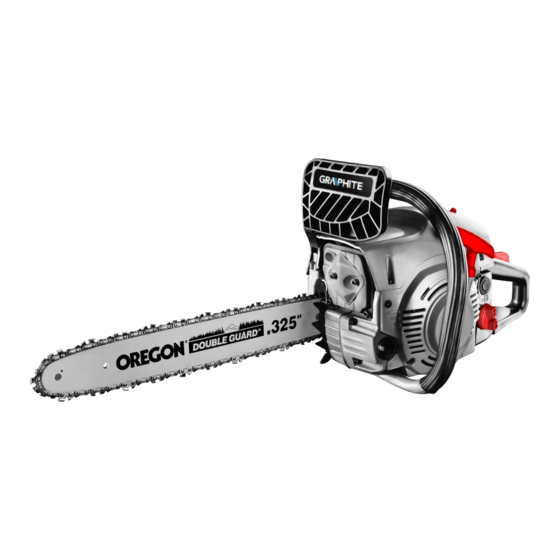

PILARKA ŁAŃCUCHOWA SPALINOWA
GASOLINE CHAIN SAW
KETTENSÄGE M. VERBRENNUNGSMOTOR
ПИЛА ЦЕПНАЯ БЕНЗИНОВАЯ
ПИЛКА ЛАНЦЮГОВА БЕНЗИНОВА
MOTOROS LÁNCFŰRÉSZ
FERESTRĂU CU LANŢ CU MOTOR
MOTOROVÁ ŘETĚZOVÁ PILA BENZÍNOVÁ
BENZÍNOVÁ REŤAZOVÁ PÍLA
BENCINSKA VERIŽNA ŽAGA
* Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu.
Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.
GRANDININIS BENZININIS PJŪKLAS
BENZĪNA ĶĒŽU ZĀĢIS
KETTSAAG (BENSIINIGA)
ВЕРИЖЕН ТРИОН БЕНЗИНОВ
LANČANA BENZINSKA PILA
BENZINSKA LANČANA TESTERA
ΒΕΝΖΙΝΟΚΙΝΗΤΟ ΑΛΥΣΟΠΡΙΟΝΟ
MOTOSIERRA
ES
MOTOSEGA A CATENA
58G943
