4.2 Встановлення резервуара за межами будівлі
У випадку якщо резервуар не планується заглиблювати, для запобігання ушкодження згаданого резервуара та ущільнень доцільно не
піддавати їх впливу з боку джерел тепла, якими в деякі періоди року може виступати сонячне проміння.
Забороняється встановлення станції перекачування безпосередньо на землю. Вибрана ділянка землі не повинна бути
заводненою і з'єднаною з водоносним пластом. Станція повинна бути закріплена належним чином, щоб не допустити її
повертання і спливання. Для цього можна скористатися вирізами, які передбачені на донній поверхні бака. Встановлення
повинно відбуватися на горизонтальній основі, щоб забезпечити повне сприйняття ваги станції протягом її роботи.
Відповідно до характеристик ґрунту може з'явитися необхідність у спорудженні стін із цегли або готових конструкцій чи
бетону. Простір між станцією і дном приямку слід заповнити піском і належним чином утрамбувати. Станцію необхідно
захистити від обледеніння.
Не допускається наїзд на кришку станції автотранспортом (див. Рис. 3 - стор.150). Моделі Fekabox/Fekafos: контейнер у
випадку його встановлення на ґрунт може сприймати навантаження при проходженні людини вагою 100 кг.
Приямок можна закрити кришкою (люком) або іншим чином, щоб спростити проведення наступного технічного обслуговування. Слід
передбачити відповідні знаки для попередження про знаходження станції під кришкою, щоб уникнути можливих травм і пошкоджень
через відсутність попередження. Необхідно забезпечити достатній зазор для проведення встановлення та технічного обслуговування
навколо станції перекачування та над нею.
За необхідності слід розташувати тримач конденсатора та (або) електричний щит у спеціальній шафі, яка б захищала від
впливу погодних факторів.
Після завершення гідравлічних та електричних з'єднань рекомендується засипати навколо контейнера чистий пісок, щоб зменшити
таким чином можливість переміщення під впливом установки та (або) ґрунту біля неї.
4.3 Отвори для трубопроводів колектора і вентиляції
Виберіть вхідний канал, призначений для впускної труби, щоб надходження потоку води не порушувало функціонування поплавків (як
насоса, так і резервуара, якщо вони передбачені конструкцією). Резервуари моделей Fekabox-Fekafos оснащені кількома входами,
позначеними знаками

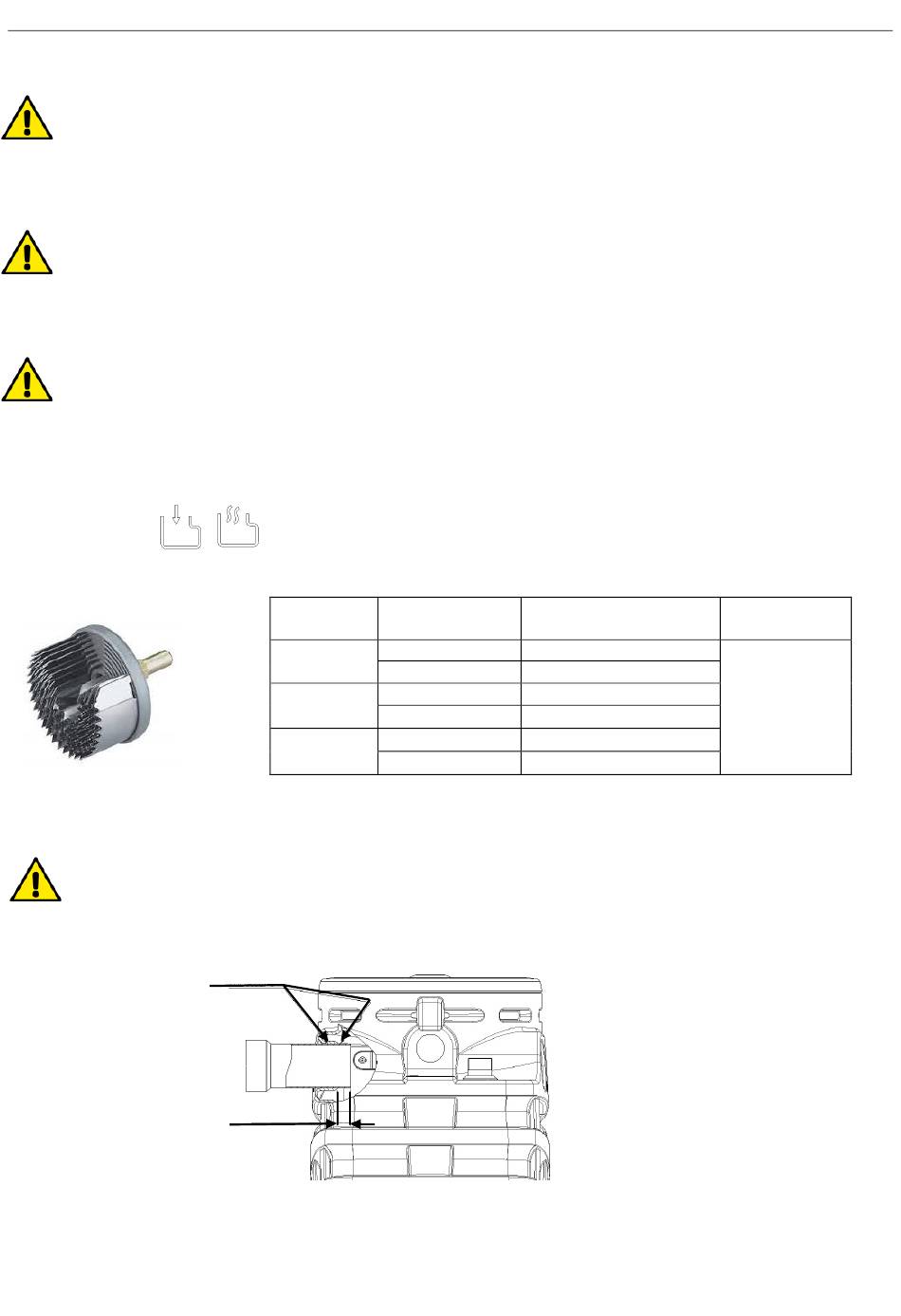

отвору скористайтеся коронкою, яку показано на Рис. 5 (зображення наводиться як приклад), діаметр якої має відповідати діаметру
вхідної труби.
Рис. 5
4.4 Проклеювання трубопроводів колектора і вентиляції
Перш ніж розпочати проклеювання, необхідно відшліфувати і очистити трубопроводи з ПВХ відповідним розчинником по всій поверхні,
на яку наноситиметься клей. Для того щоб проклеювання трималося, необхідно, щоб клей було нанесено рівномірним шаром по всій
поверхні після шліфування щонайменше на один повний оберт.
Увага! Використовуйте клеї, придатні для проклеювання матеріалів із ПВХ із ПЕ (наприклад:Simson ISR 70-03). Перевірте
необхідний час висихання, вказаний у характеристиках, наведених для використовуваного клею. Для стічної труби з ПП 2" (Fekabox
200) слід використовувати волокнистий герметик Nylon Loctite 55, полімерний герметик GEI Loctite 5331 або тефлон. Для сталевих труб
ZNB 2" та інших впускних з'єднань слід використовувати найбільш придатний клей відповідно до нормативних вимог місцевого ринку.
4.5 З'єднання випускних трубопроводів із каналізаційною мережею
Резервуари моделі Fekabox 200 і Fekafos 280 мають на випуску з'єднання з газовою різьбою 2".
З метою гарантування високої герметичності рекомендується використовувати тефлоновий або інший клей, придатний для
проклеювання пластикових матеріалів (ПП або ПВХ) чи металу.
Зробіть отвори у резервуарі в зонах, указаних знаками, про які йдеться вище. Для свердління
Модель
резерaвуарa
Fekabox 200
Fekafos 280
Fekafos 550
Double
Проклеї
30-40 mm
УКРАЇНСЬКА
Діаметр Діаметр
впускногоотвор Вентиляційного отвору
DN50 DN50
DN110 -
DN50 DN50
DN110 -
DN50 DN50
DN110 -
114
Діаметр
Аварійного зливу
DN 40
