ctrlX DRIVE
156 / 248
Instalación eléctrica

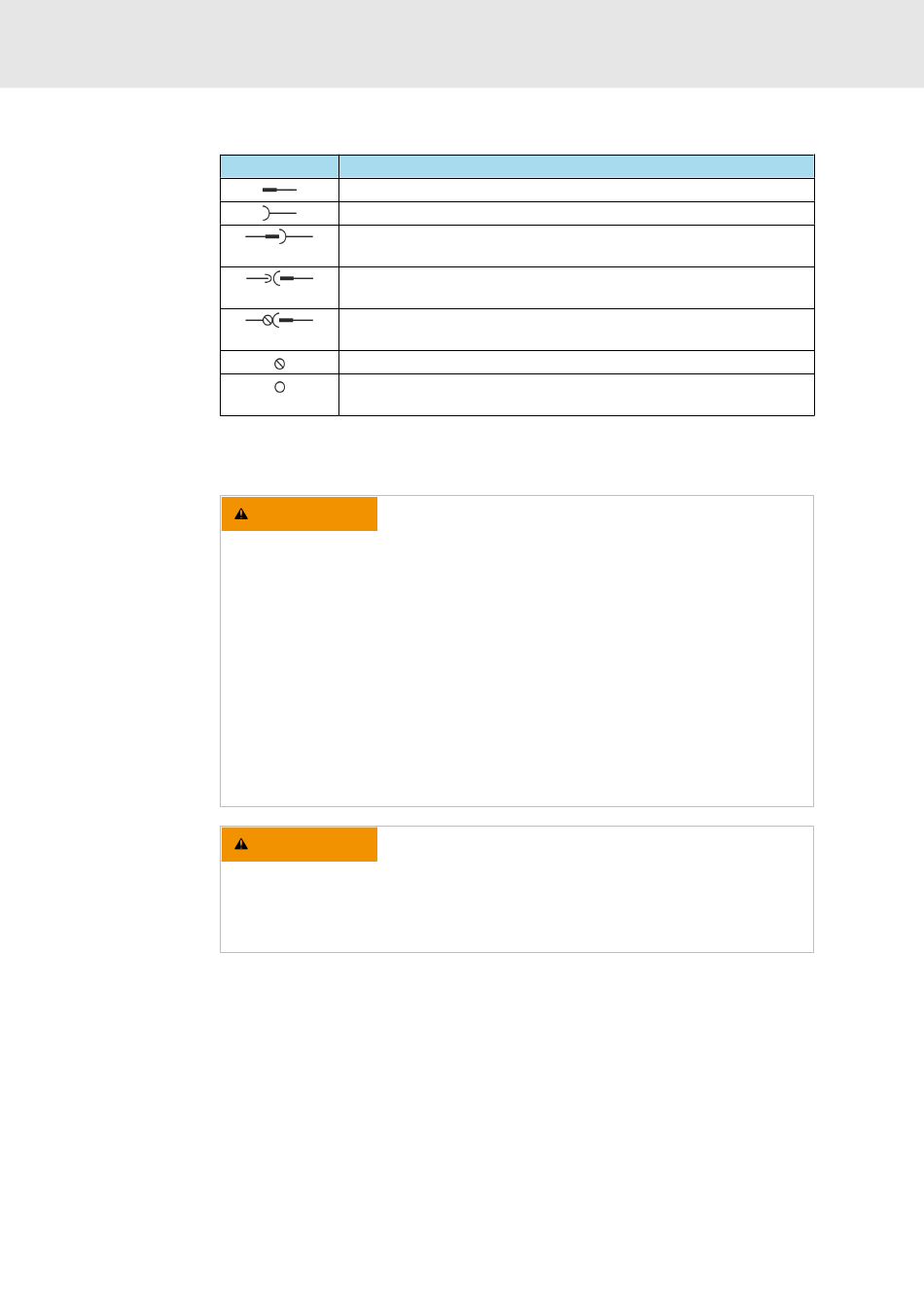

Símbolos (esquema de conexiones)
Tab. 56: Símbolos (esquema de conexiones)
10.6.5
Puntos de conexión a bordo
Conductor de protección
Bosch Rexroth AG
Símbolo
Descripción
Espiga
Conector hembra
Conector macho (espiga en el conector; conector hembra en el
aparato)
Terminal de resorte (conector hembra en el conector, espiga
en el aparato)
Borne roscado (conector hembra en el conector, espiga en el
aparato)
Conexión roscada en el aparato
Conexión eléctrica en la carcasa del aparato (por ejemplo:
para la conexión de pantalla de un cable)
Alta tensión de carcasa y alta corriente de fuga. Peligro
ADVERTENCIA
de muerte, peligro de lesiones por descarga eléctrica.
−
Antes de la conexión y de la puesta en marcha,
conecte los componentes del sistema eléctrico de
accionamiento y control con el conductor de protec-
ción en los puntos de puesta a tierra o establezca su
puesta a tierra.
−
Conecte siempre el conductor de protección de los
componentes del sistema eléctrico de accionamiento
y control de forma fija y permanente a la red de sumi-
nistro. La corriente de fuga es superior a 3,5 mA.
−
Establezca una conexión de conductor de protección
con una sección mínima de cobre de 10 mm
adicionalmente un segundo conductor de protección
con la misma sección que el conductor de protección
original.
Descarga eléctrica mortal por piezas bajo tensión de más
ADVERTENCIA
de 50 V.
Opere el aparato únicamente
−
con los conectores de conexión insertados (aunque
estos no lleven conectado un cable) y
−
con el conductor de protección conectado.
o tienda
2
R911392535, Edición 02
