Notwendiges Zubehör
• Sensor IEC/EN 60947-5-2-
2004, 3 842 537 995 (F).
1. Montieren Sie zwei
Sensoren (F) mit
Schalterhalter (G) auf
dem Schalterträger (H).
2. Montieren Sie den
Schalterträger an der
Hub-Dreheinheit.
3. Stellen Sie die
Schaltabstände ein:
zwischen Sensor (F) und
Bedämpfungsring (J) auf
der Schleppstange.
*) Schaltabstand
7.5.2 Einstellarbeiten für Vertikalhub
2
1
3
0,5 ±1mm * )

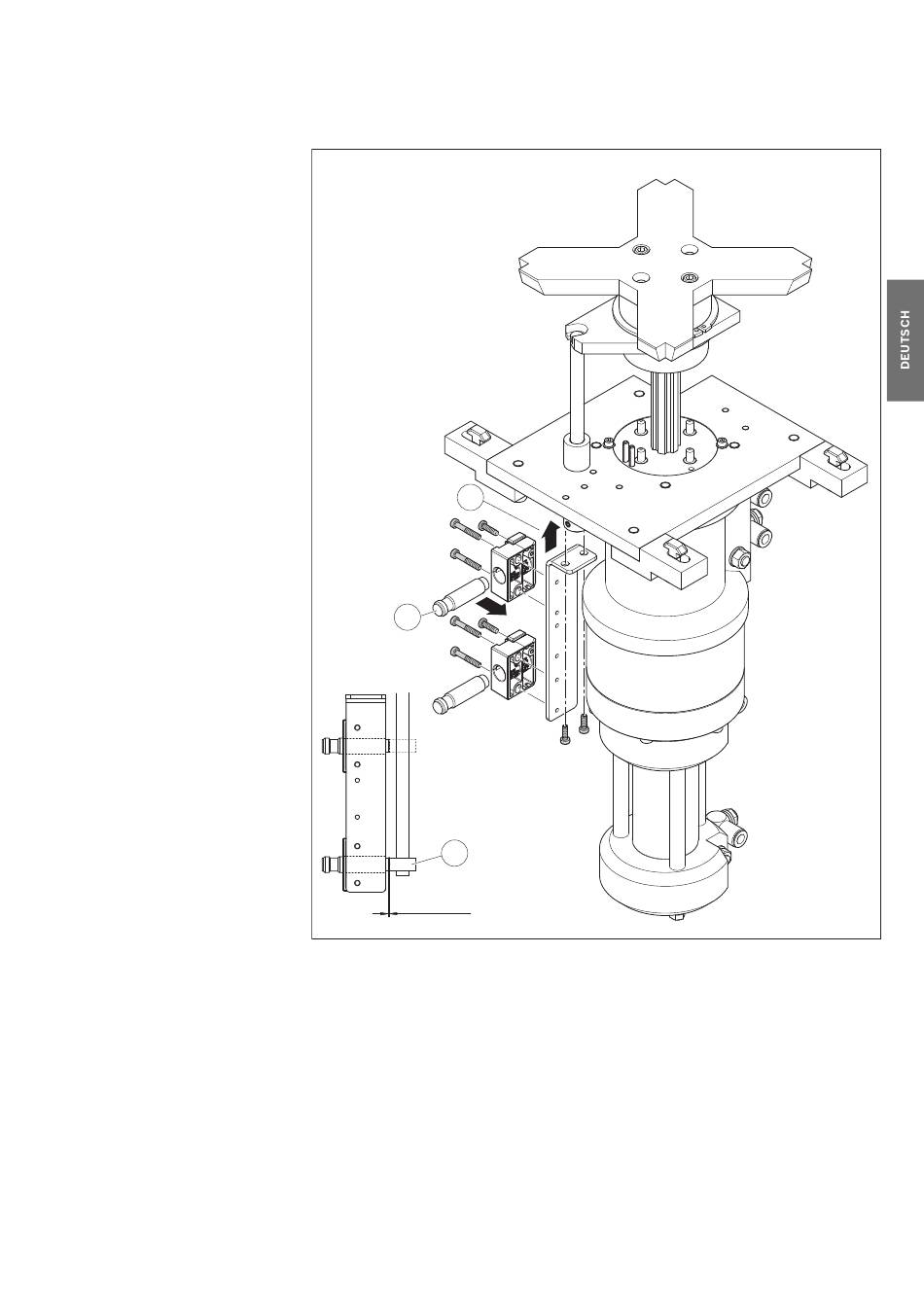

Abb. 7: Vertikalhub einstellen
3 842 358 735/2019-10, MIT: HD 2, Bosch Rexroth AG
Montage 19/38
