Ajuste del cojinete del
pivote de las ruedas
giratorias
Intervalo de mantenimiento: Cada 500 horas/Cada
año (lo que ocurra primero)
1. Desengrane el mando de control de las
cuchillas (TDF), ponga las palancas de control
de movimiento en posición de bloqueo/punto
muerto, y ponga el freno de estacionamiento.
2. Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador.
3. Retire el tapón guardapolvo de la rueda giratoria
y apriete la contratuerca
4. Apriete la contratuerca hasta que las arandelas
de muelle estén planas, luego afloje 1/4 de
vuelta para establecer la precarga correcta de
los cojinetes (Figura
Importante:
Asegúrese de que las arandelas
de muelle están correctamente instaladas,
según se muestra en
5. Coloque el tapón antipolvo

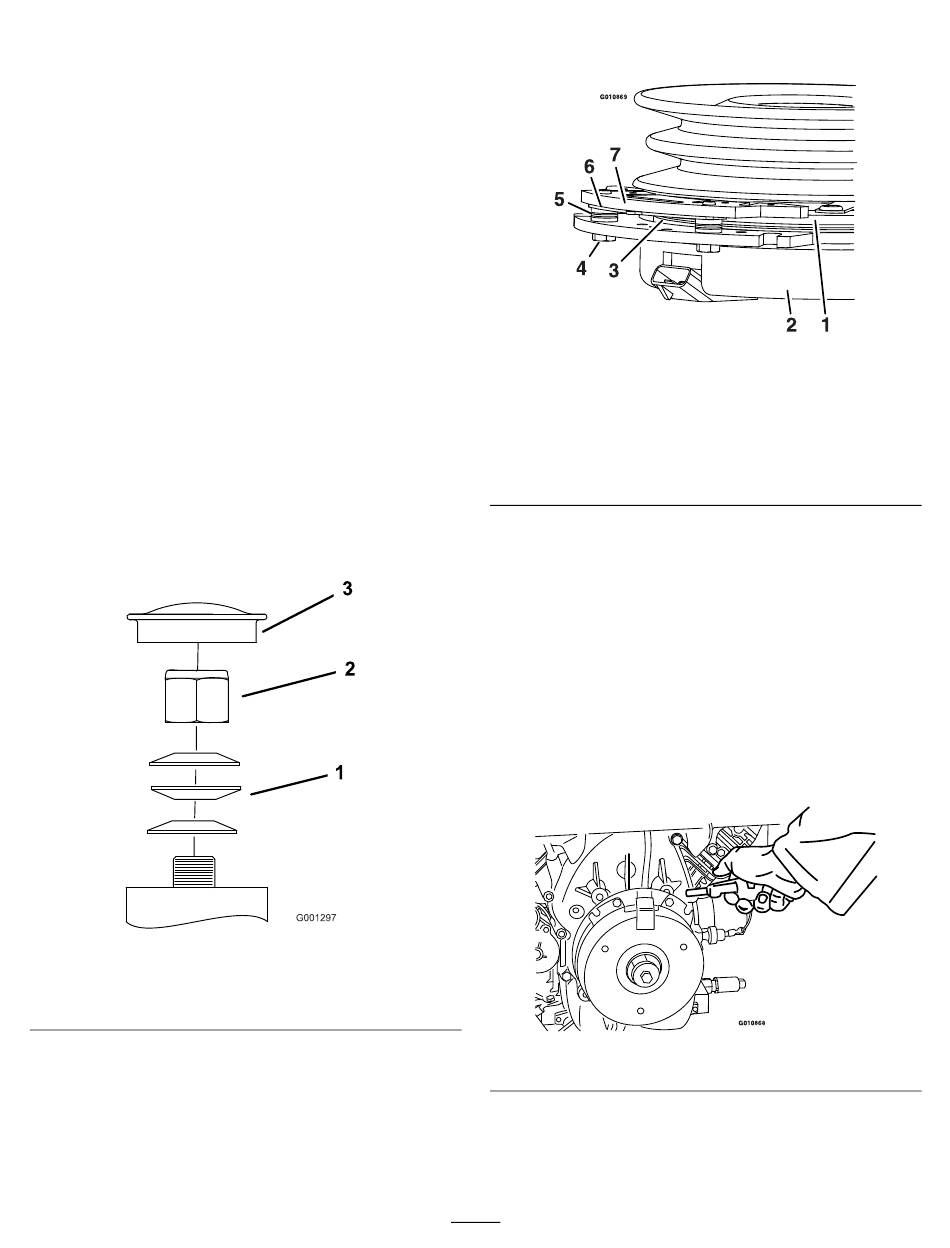

Figura 66
1. Arandela de muelle
2. Contratuerca
Uso del suplemento del
embrague
Algunos modelos de años posteriores han sido
fabricados con embragues que contienen un
(Figura 66).
66).
Figura 66.
(Figura 66).
3. Tapón guardapolvo
suplemento de freno. Cuando el embrague ya no
funciona de forma confiable, el suplemento puede
retirarse para alargar la vida del embrague.
1. Armadura
2. Corona
3. Rotor
4. Perno de montaje del
freno
Cómo retirar el suplemento del
embrague
1. Aparque la máquina en una superficie nivelada
y ponga el freno de estacionamiento. apague
el motor, espere a que se detengan todas las
piezas en movimiento y retire la llave. Deje que
la máquina se enfríe completamente antes de
iniciar este procedimiento.
2. Utilizar un compresor de aire, elimine cualquier
residuo de debajo del polo de freno y de
alrededor de los espaciadores del freno.
g001297
3. Compruebe la condición de los cables,
conectores y terminales del arnés de cables.
Límpielos y/o cámbielos según sea necesario.
53
Figura 67
5. Espaciador del freno
6. Suplemento de ajuste del
entrehierro
7. Polo de freno
Figura 68
g010869
