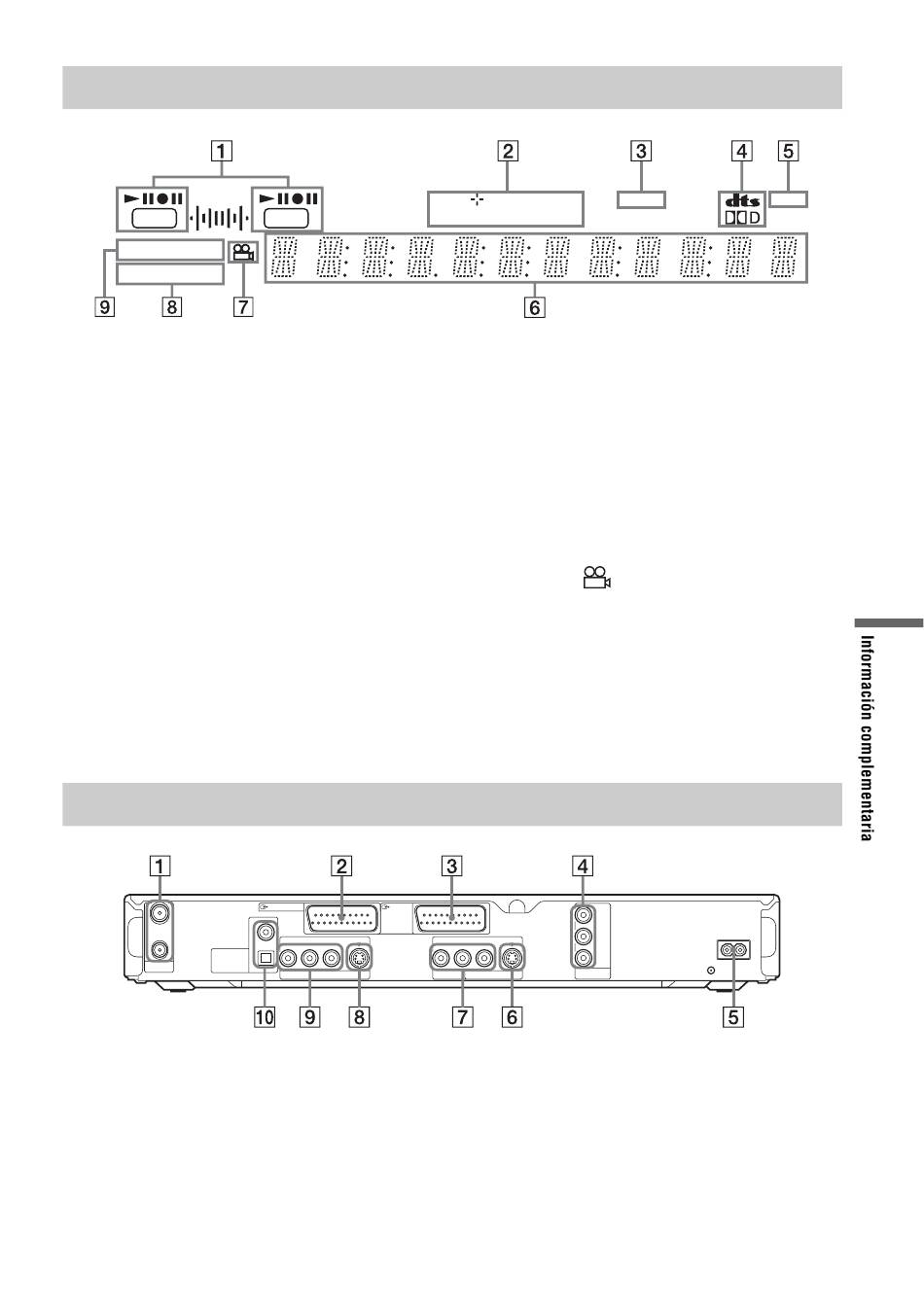

Visor del panel frontal

HDD
PROGRESSIVE
SMARTLINK
A Indicadores HDD/DVD
Muestra el soporte seleccionado y el estado
de la reproducción, de la grabación y del
copiado.
B Tipo de disco*/formato de grabación
C Indicador NICAM (46)
D Indicadores de señal de audio (39)
E Indicador TV (35)
* Muestra discos DATA CD como "CD".
z Sugerencia
Puede apagar el visor del panel frontal cuando la grabadora está apagada ajustando "Atenuador" a "Ahorro energía" en
la pantalla de configuración "Opciones" (página 102).

Panel posterior

IN
OUT
DIGITAL OUT
PCM/DTS/MPEG/
AERIAL
DOLBY DIGITAL
A Tomas AERIAL IN/OUT (16)
B Toma LINE 1 – TV (17)
C Toma LINE 3/DECODER (27)
D Tomas COMPONENT VIDEO OUT
(Y, P /C , P /C ) (17)
B B R R
E Terminal AC IN (21)
F Toma LINE 2 OUT (S VIDEO) (17)
DVD
LINE 1 - TV LINE 3
COAXIAL
/DECODER
R-AUDIO-L VIDEO S VIDEO
OPTICAL
LINE 4 IN
DVD RW VCD
VR
F Muestra lo siguiente (40):
• Tiempo de reproducción/tiempo restante
• Número de título/capítulo/pista/índice
actuales
• Tiempo de grabación/modo de grabación
• Reloj
• Posición del programa
• Indicación de grabación directa del televisor
(35) : "TV" aparece en los dos dígitos
situados más a la derecha.
G Indicador
H Indicador SMARTLINK (17)
I Indicador PROGRESSIVE (19)
Y
P / C
B B
R-AUDIO-L VIDEO S VIDEO
P / C
R R
COMPONENT
LINE 2 OUT
VIDEO OUT
G Tomas LINE 2 OUT (R-AUDIO-L/
VIDEO) (17, 20)
H Toma LINE 4 IN (S VIDEO) (28)
I Tomas LINE 4 IN (R-AUDIO-L/VIDEO)
(28)
J Tomas DIGITAL OUT (COAXIAL/
OPTICAL) (20)
NICAM TV
(ángulo) (59)
~
AC IN
