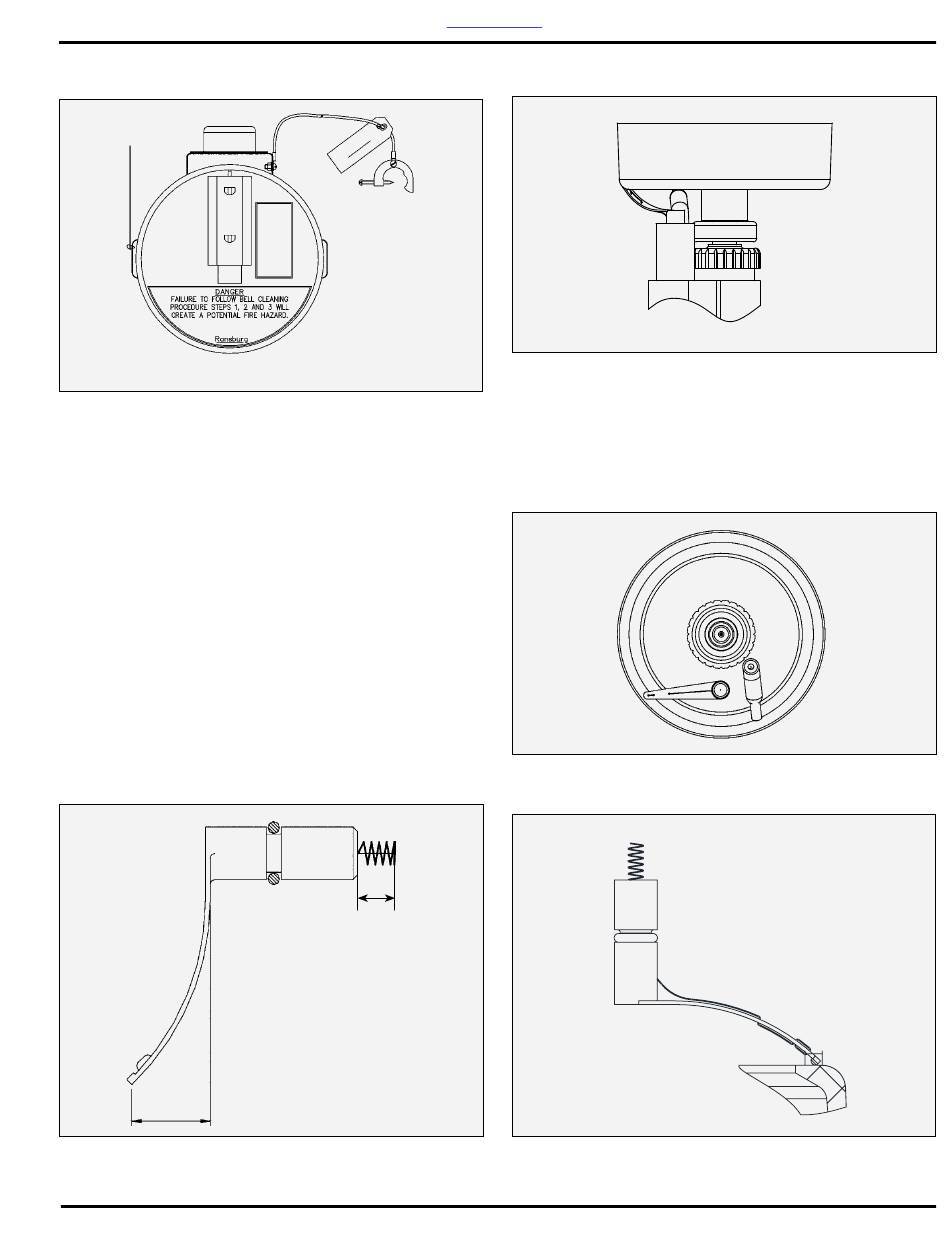

Figura 8: Bote de limpieza de campanas
NO. cEPILLO PARA 2 PISTOLAS
POSICIONAMIENTO Y DES-
GASTE
(Véase la figura 9)
Cuando instale el cepillo de contacto eléctrico (3695-00),
es importante que esté correctamente colocado para
proporcionar un CONTACTO LIGERO con el revestimiento
conductor de la campana. Una presión de contacto exce-
siva del cepillo de contacto desgastará el revestimiento
conductor o la punta del cepillo, provocando un contacto
eléctrico deficiente. La pequeña almohadilla de plástico de
la punta del brazo del cepillo debe entrar ligeramente en
contacto con el revestimiento negro de la campana, no con
el cable. El alambre nunca debe entrar en contacto con el
revestimiento. La punta del cepillo no debe sobrepasar el
borde de la copa de la campana ni penetrar en el radio del
borde (véase la figura 9).
Figura 9-1: Forma del cepillo sin instalar
www.carlisleft.com
Volver al índice
Bote de limpieza de
vasos de campana
5170
1/2" min (12.7mm)
17 / 55
Figura 9-2: Posición del contacto del cepillo
Normalmente, el cepillo debe tener una ligera curva en el
brazo. Cuanta más presión se aplique, menor será la curva.
La punta del conjunto de cepillo debe inspeccionarse antes
de cada uso para comprobar si está desgastada. Cuando
la mitad (1/2) de la punta de plástico esté desgastada,
deberá sustituirse el conjunto del cepillo (véase la figura
10).
Figura 9-3: Posicionamiento del cepillo y del tubo de al-
imentación
(Visto desde la parte trasera de la copa de la campana)
Figura 9-4: Zona de contacto del cepillo
INSTALACIÓN
AH-13-01-R8 (05/2023)
