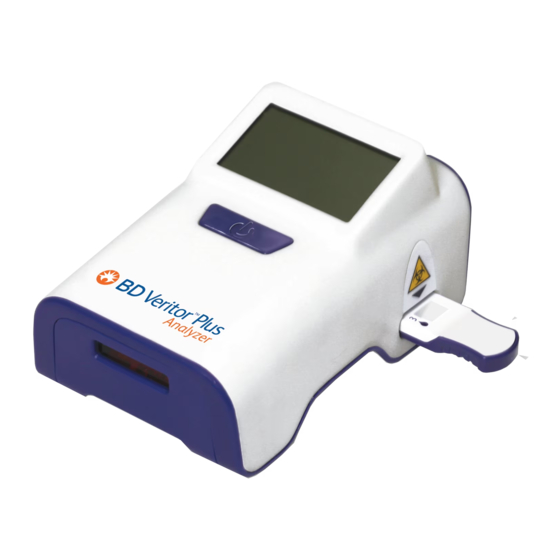

Veritor Plus Analyzer
Instructions for Use/Instructions d'utilisation/
Gebrauchsanleitung/Istruzioni per l'uso/Instrucciones de uso/Bruksanvisning
                                                                                                
Becton, Dickinson and Company
7 Loveton Circle
Sparks, MD 21152 USA
Benex Limited
Pottery Road, Dun Laoghaire
Co. Dublin, Ireland
Australian Sponsor/Bureau australien/Australischer Sponsor/
Sponsor australiano/Patrocinador australiano/Australiensisk sponsor:
Becton Dickinson Pty Ltd.
4 Research Park Drive
Macquarie University Research Park
North Ryde, NSW 2113 Australia
Affix the USB Port Unlock label here.
256066
8091498(03) 2017-06
ATTENTION: To use this Veritor™ Plus Analyzer with Veritor System assays, you must
download the most current package inserts and Quick Reference Guides from the BD
technical center at: www.bd.com/ds/VeritorSystem
