Gracias por adquirir el motor fuera borda
Honda.

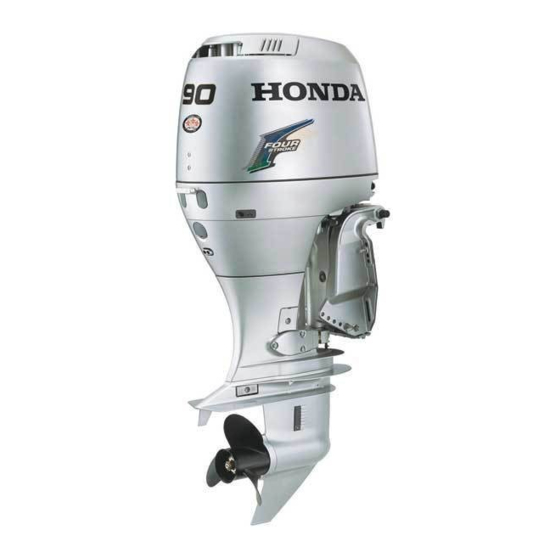

Este manual trata del funcionamiento y del
mantenimiento del motor fuera borda Honda
BF75A/90A.
Toda la información de esta publicatión está
basada en la última información disponible
sobre el producto al tiempo de la aprobación
de su impresión.
Honda Motor Co., Ltd. se reserva el derecho a
realizar cambios en cualquier momento sin
aviso y sin incurrir en ninguna obligación.
Ninguna parte de esta publicación puede
reproducirse sin permiso por escrito.
Este manual deberá considerarse parte
permanente del motor fuera borda y deberá
incluirse si se revende el motor.
En este manual verá mensajes de seguridad
precedidos por las palabras y símbolos
siguientes. Significan:
Indica que SUFRIRÁ lesiones graves o
MORIRÁ si no sigue las instrucciones.
Indica que existen muchas
posibilidades de que sufra lesiones
personales graves o incluso de que
muera si no se siguen las
instrucciones.
Indica la posibilidad de daños
memores que pueden causarse si no
se siguen las instrucciones.
Indica que podrán producirse daños al
equipo o a la propiedad si no se siguen las
instrucciones.
Ofrece información útil.
Consulte a un concesionario autorizado del
motor fuera borda Honda si encuentra algún
problema o si tiene alguna pregunta referente
al mismo.
Los motores fuera borda Honda están
diseñados para que proporcionen un
servicio seguro y fiable si se operan de
acuerdo a las instrucciones. Lea y
comprenda el Manual de Propietario
antes de operar el motor fuera borda.
Si no lo hace podría sufrir lesiones
personales o dañar al equipo.
La ilustración puede variar de
acuerdo con el tipo.
Honda Motor Co., Ltd. 2003, Todos los
derechos reservados.
1
