Vacon 0.75 CXL 4 Manual Del Usuario página 57

Página 52 (90)
Conecte la
pantalla al
terminal
Cable de ali-
mentación
(L1,L2,L3)
6
Terminales
de tierras
(PE)
Descubra la
pantalla del
cable, pase el
cable a través
de la
abrazadera y
atornille con
cuidado
Cable de
alimentación

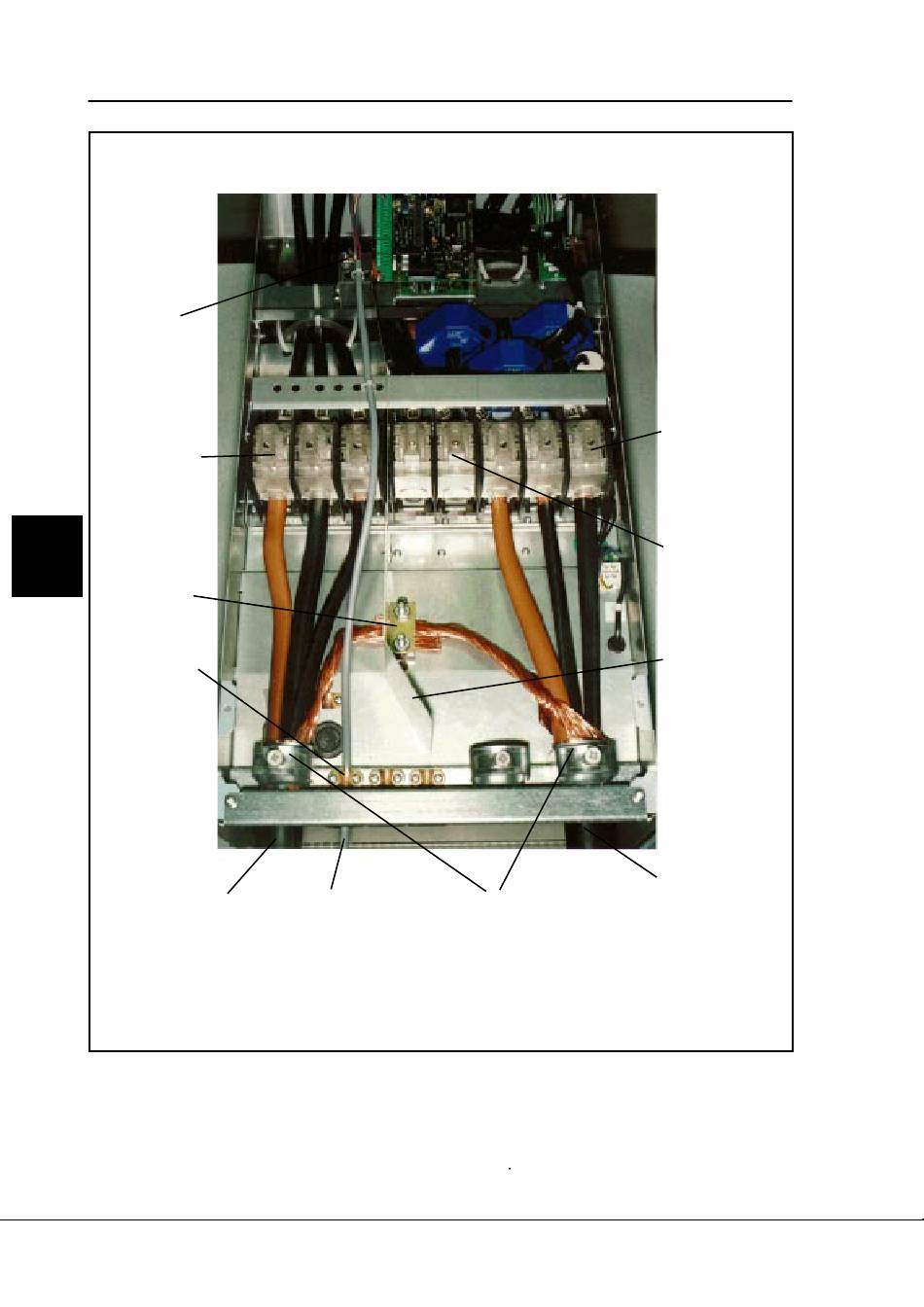

Figura 6.1.4-16 Principios de instalación del cable para tipos 55—90 CXL4/CXL5 (EMC niveles I y C).
Vacon Drives Ibérica S.A.
Cableado
Cable de Descubra la pantalla del cable,
control conecte la abrazadera
alrededor de la pantalla de
manera que se consiga un
buen contacto eléctrico.
Atornille cuidadosamente para
no dañar la pantalla.
Tel.: 93 877 45 06 Fax.: 93 877 00 09
E-mail: vacon.spain@vacon.com
Vacon
Terminales a
motor (U,V,W)
Terminales
DC-Link/
resistencia de
frenado (-,+)
Placa de
metal para
cumplir las
especificaciones
de EMC, La
placa debe
retirarse para
conectar los
cables y luego
volverla a
instalar
Cable a motor
