1 APLICACIÓN STANDARD

1.1 General

La aplicación standard tiene las mismas
señales de E/S y la misma lógica de control
que la aplicación básica. La entrada digital
DIA3 y todas las salidas son programables.
Se puede seleccionar la Aplicación Standard
1.2 Control E/S
Potenciómetro
de referencia
LISTO
MARCHA
FALLO
220
VAC

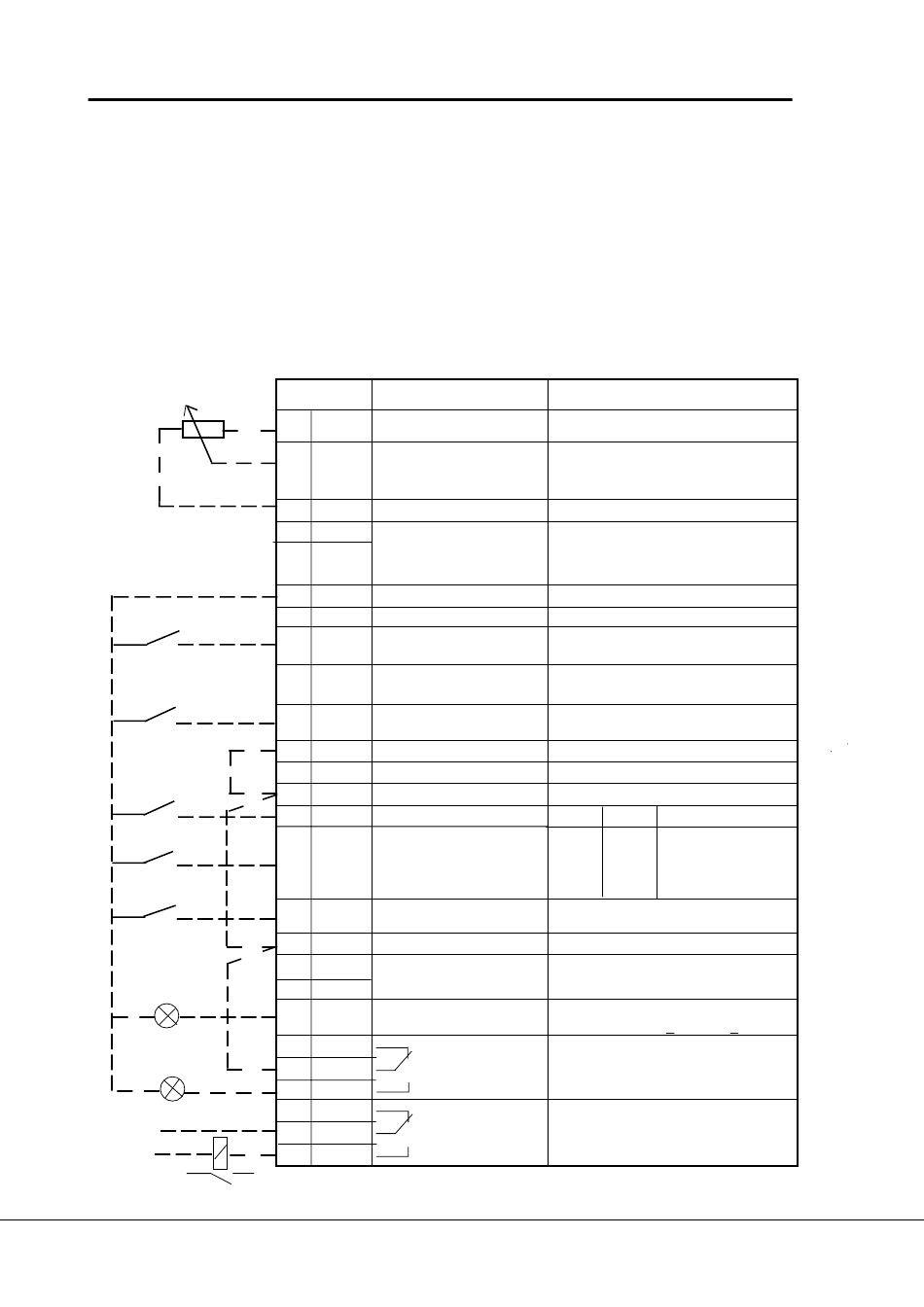

Figura 1.2-1 Configuración de E/S por defecto de la Aplicación Standard
Vacon Oyj Teléfono: +358-(0)201 2121
Servicio: +358-40-8371 150
ControlSet S.A. Teléfono: 909 30 18 74
Aplicación Standard
Terminal Señal
1 +10V Salida referencia
ref
2 U + Entrada analógica
in
intensidad 0 - 10 V CC
3 GND Masa E/S
4 I + Entrada analógica
in
5 I - intensidad 0 - 20 mA
in
6 +24V Salida tensión de control
7 GND Masa E/S
8 DIA1 Marcha directa
(Programable)
9 DIA2 Marcha inversa
(Programable)
10 DIA3 Entrada fallo externo
(Programable)
11 CMA Común para DIA1 - DIA3
12 +24V Salida tensión de control
13 GND Masa E/S
14 DIB4 Veloc. constante selec. 1
15 DIB5 Veloc. constante selec. 2
16 DIB6 Reset fallo
17 CMB Común para DIB4 - DIB6
18 I + Salida de frecuencia
out
19 I - Salida analógica
out
20 DO1 Salida digital
LISTO
21 RO1 Salida relé 1
22 RO1 MARCHA
23 RO1
24 RO2 Salida relé 2
25 RO2 FALLO
26 RO2
ajustando el valor del parámetro 0.1 a 2. En
la figura 1.2-2 se pueden ver las conexiones
básicas de entrada salida. La lógica de las
señales de control se pueden ver en la figu-
ra 1.3-1. La programación de las E/S se
explican en el capítulo 1.5.
Descripción
Tensión para el potenciómetro, etc.
Referencia de frecuencia si termin.
14 y 15 abiertos, y el parámetro
1.17 = 0 (valor por defecto)
Masa para referencia y control
Referencia de frecuencia si termin.
14 y 15 cerrados, o abiertos y el
parámetro 1.17 = 1
Tensión entrad. dig. etc. máx. 0.1 A
Masa para referencia y control
Contacto cerrado = Marcha directa
Contacto cerrado = Marcha inversa
Contacto abierto = no hay fallo
Contacto cerrado = fallo
Conectar a GND o + 24 V
Tensión entr. dig. (igual que #6)
Masa para referencia y control
DIB4 DIB5
abierto abierto Ref. U
cerrado abierto Ref. constante 1
abierto cerrado Ref. constante 2
cerrado cerrado Ref. I
Contacto abierto = ninguna acción
Contacto cerrado = reset fallo
Conectar a GND o + 24 V
Programable
Rango 0—20 mA/R
Programable ( par. 3. 6)
Colector abierto, I<50mA, U<48VDC
Programable ( par. 3. 7)
Programable ( par. 3. 8 )
Fax: +358-(0)201 212 205
E-mail: vacon@vacon.com
Fax: 93-877 00 09
Vacon
Ref. frecuencia
I (par.1.17)
in
in
(term. #4,5)
in
(par. 3. 1)
máx. 500 Ω
