Página 2-28
f n

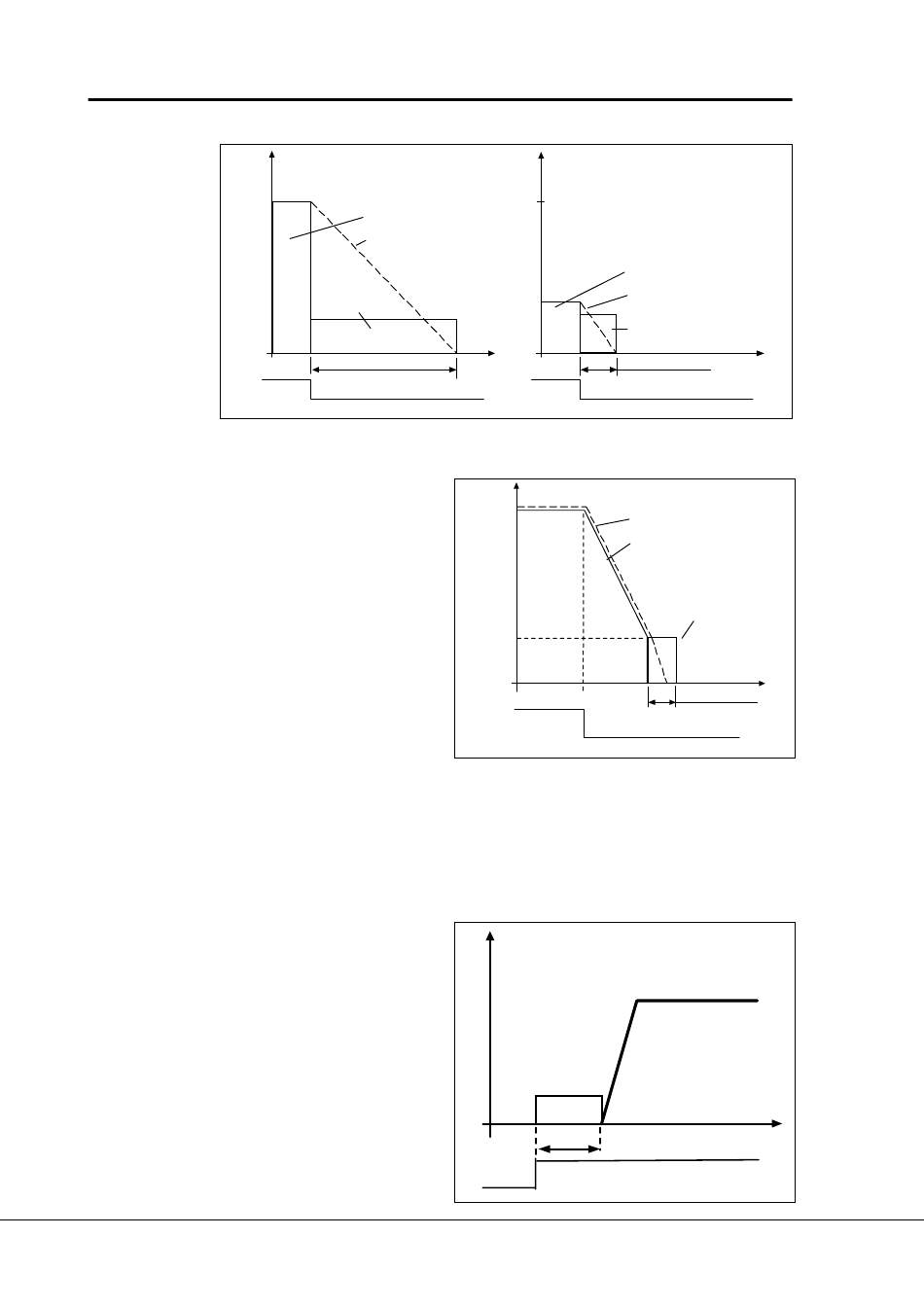

Figura 2.5-23 Tiempo freno CC cuando parámetro 4. 7 = 0.
El tiempo de frenado se
ajusta en el par. 4. 9.
Si la inercia es muy grande
es recomendable utilizar
la resistencia de frenado
para una deceleración mas
rápida. Ver figura 2.5-24.
Figura 2.5-24 Tiempo frenado CC
cuando el tipo de paro = rampa
4. 10
Frecuencia conexión freno CC
con Paro por rampa
Ver figura 2.5-24.
4. 11
Tiempo freno CC a la marcha
0
Freno CC sin utilizar
>0
El freno de CC se activa en
el momento de la marcha y
este parámetro define el
tiempo hasta que se libera
el freno. Después de liberar
el freno aumenta la frec.
de salida en función de los
ajustes de marcha par. 4. 6
y par. de aceleración (1. 3,
4. 1 or 4. 2, 4. 3), ver figura
2.5-25.
Figura 2.5-25 Tiempo freno CC a
la marcha
Vacon Oyj
Teléfono: +358-(0)201 2121
Servicio: +358-40-8371 150
ControlSet S.A.
Teléfono: 909 30 18 74
Aplicación Control Local/Remoto
f ut
Frecuencia de salida
Velocidad del motor
Freno CC conect.
t = 1 x par. 4. 9
Marcha
Paro
f ut
f n
Frecuencia de salida
Velocidad motor
0,1 x f n
Freno CC conectado
t
t = 0,1 x par. 4. 9
Marcha
Paro
f ut
Velocidad motor
Frecuencia de salida
Par. 4. 10
Marcha
Paro
F rec uencia
de salid a
Par 4 . 11
Marcha
Par o
Fax: +358-(0)201 212 205
E-mail: vacon@vacon.com
Fax: 93-877 00 09
Vacon
t
UD012K21
Freno CC conectado
t
t = Par. 4. 9
UD012K23
t
U D0 12 K2 2
