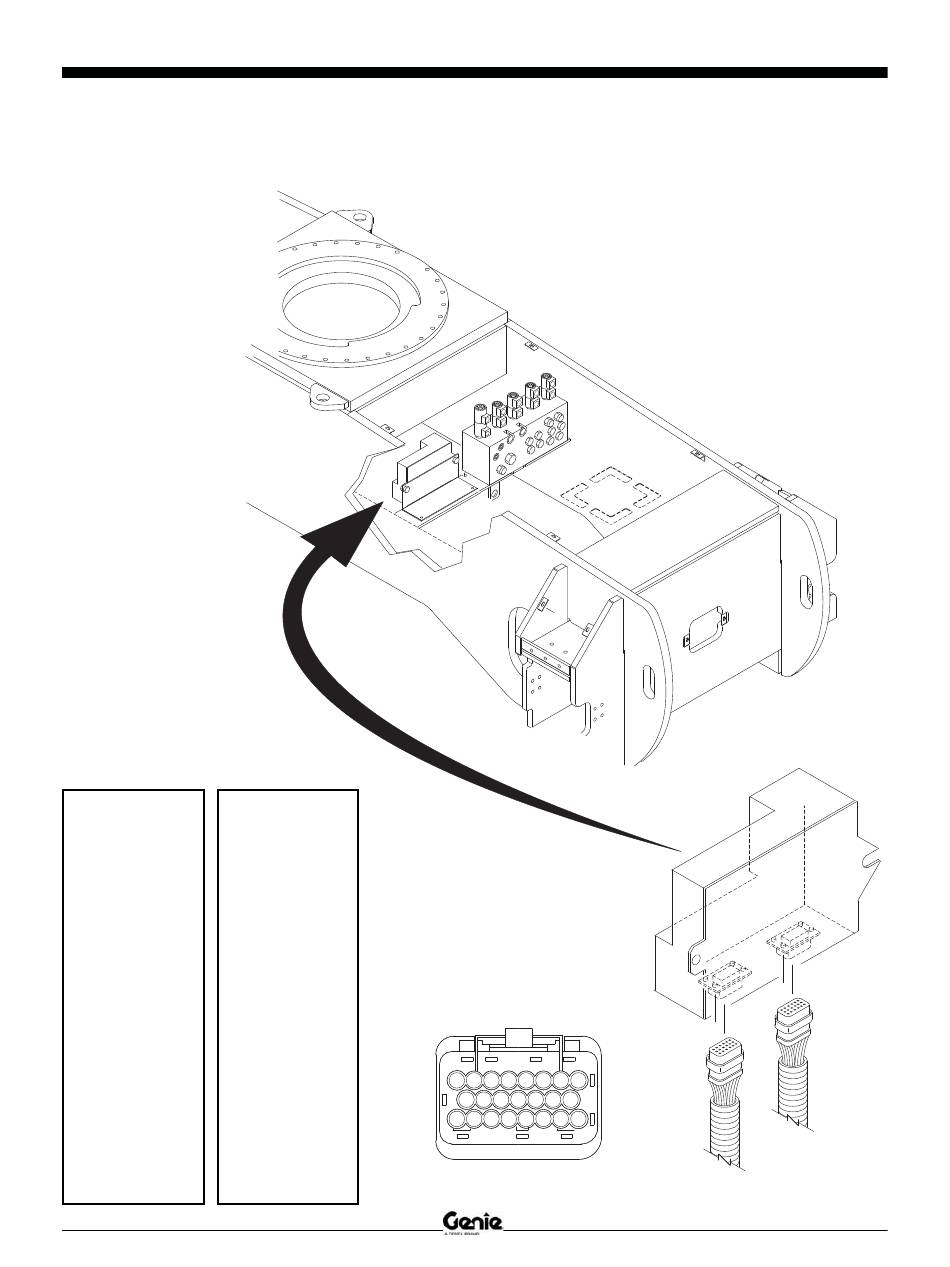

Leyenda de terminales del controlador del chasis motriz

REV C
DCON
CONTROLADOR DEL
CONTROLADOR DEL
CHASIS MOTRIZ
J2
1 = GND-DCON - BR
1 = VLVRET - BR
2 = P21DCON - WH
2 = V61AXRT - GR
3 = P53LS - GR
3 = V60AXEX - GN/WH
4 = (NO UTILIZADO)
4 = V29MS - RD/WH
5 = S56PRV - RD
5 = (NO UTILIZADO)
6 = C61AXRT - GR
6 = (NO UTILIZADO)
7 = (NO UTILIZADO)
7 = (NO UTILIZADO)
8 = P61LS - GR
8 = V36RRS - BL
9 = C61LS - GR
9 = V37RRS - BL/BK
10 = (NO UTILIZADO)
10 = C111RRS - OR
11 = (NO UTILIZADO)
11 = C111LRS - OR
12 = (NO UTILIZADO)
12 = C111RFS - OR
13 = (NO UTILIZADO)
13 = C111LFS - OR
14 = (NO UTILIZADO)
14 = VLVRET2 - BR
15 = C61LS(A) - GR
15 = V32BRK - WH/RD
16 = (NO UTILIZADO)
16 = V36LRS - BL
17 = D81CAN(-) - GR
17 = V37LRS - BL/BK
18 = D82CAN(+) - YL
18 = V36RFS - BL
19 = (NO UTILIZADO)
19 = P110RT - BK
20 = (NO UTILIZADO)
20 = P109ANG - GN/WH
21 = (NO UTILIZADO)
21 = V37RFS - BL/BK
22 = (NO UTILIZADO)
22 = V36LFS - BL
23 = P61LS(A) - GN
23 = V37LFS - BL/BK
N.° de pieza 102916SP
DCON
CHASIS MOTRIZ
J1
NUMERACIÓN DE TERMINALES PARA
S-100 • S-105 • S-120 • S-125
1 8
23 TERMINALES
16 23
CONECTORES DE
23 TERMINALES
(LADO DE LOS CABLES)
Sección 6 • Esquemas
J2
CONECTOR
BLANCO DE
J1
CONECTOR
NEGRO DE
23 TERMINALES
6 - 11
