Cómo programar un circuito de descarga instantánea
OBSERVACIONES: Una salida con un código de tipo
requiere las siguientes selecciones: una selección de zona (puede usarse una zona de descarga,
pero no es necesario); un circuito de salida mapeado para la misma zona; inhibidor de interruptor;
no silenciable, sin Walktest (análisis de memoria).
A continuación se encuentra detallada la información necesaria para programar un circuito de
descarga instantánea para un módulo de salida del SLC.
Descripción. Un módulo de circuito de salida del SLC programado para activar dispositivos que
no realizan descargas, como por ejemplo, sirenas de advertencia o abre-puertas, sin temporizadores
de retardo con cuenta regresiva. Un dispositivo programado con el código de tipo
(Descarga instantánea) está supervisado para circuitos abiertos y fallas de conexión a tierra.
Programación. Seleccione un módulo de salida del SLC para utilizarlo con un circuito de
descarga. Durante la programación del punto especificado (consulte la sección Programación de
puntos especificados de este manual para obtener instrucciones),
3. Seleccione el código de tipo
4. Ingrese el número de la zona de descarga deseada en el mapeo de zona del módulo. La zona de
descarga se debe programar por completo (consulte la sección 3.4.4, "Zona de descarga", en la
página 54).
Ejemplo. Un ejemplo de programación de un módulo de control programado como un circuito de
descarga instantánea para la zona de descarga ZR05.

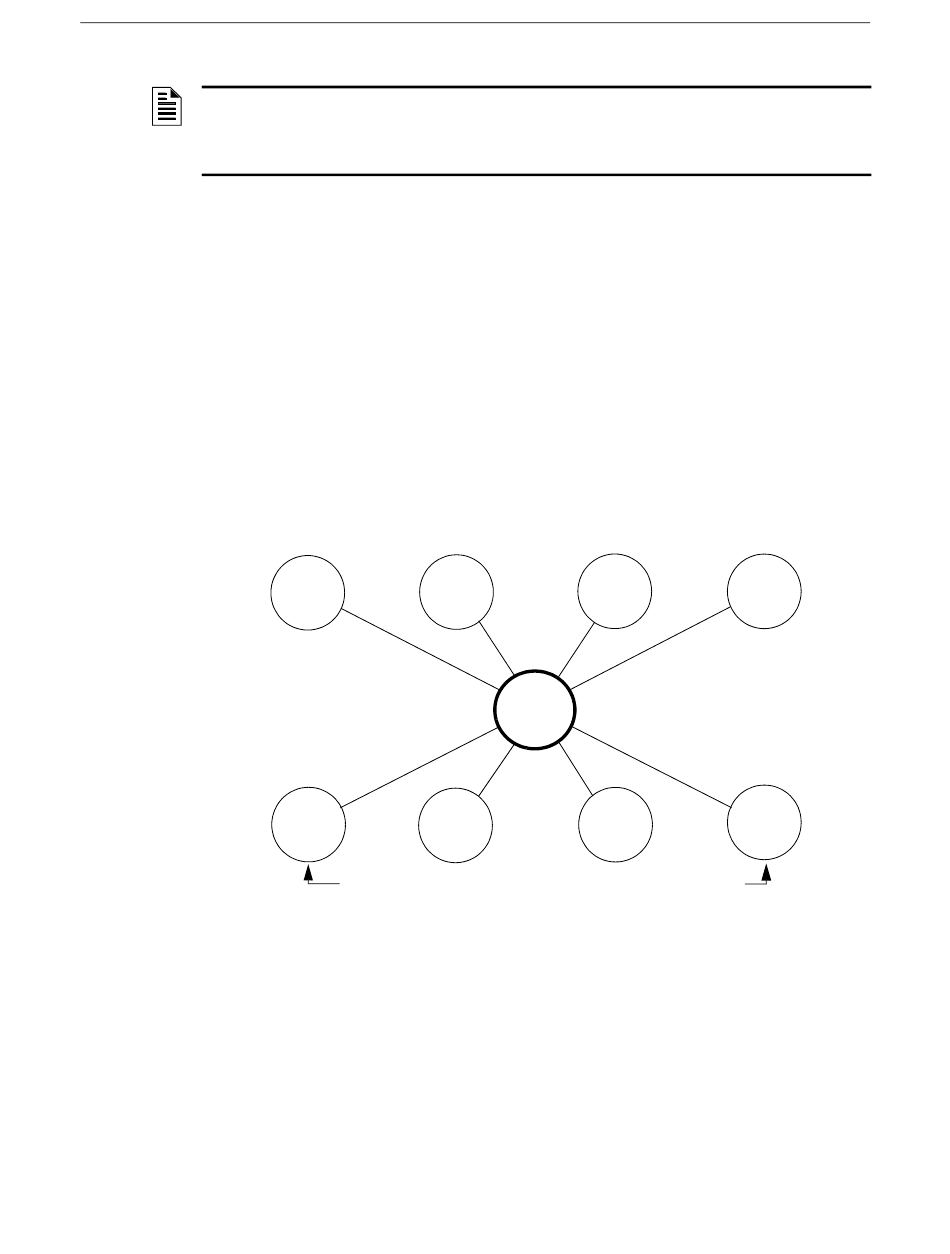

Figura B.18 Módulo de salida configurado como un circuito de descarga instantánea
Cómo programar un circuito de código de descarga de campana
Cuando se desea que la salida codificada indique diferentes etapas de una operación de descarga, el
panel puede programarse utilizando el control por evento (CBE) para encender las salidas
configuradas para proporcionar los códigos elegidos.
