Aplicaciones de descarga
B.3.2 Interruptor de suspensión IRI
Un interruptor de suspensión IRI tiene un temporizador de retardo de tipo UL estándar que cumple
con la norma UL 864, que funciona como ULI, pero contiene funciones adicionales para zonas
cruzadas. Consulte "Cómo funcionan las zonas cruzadas" en la página 96 en este apéndice para
obtener más información sobre zonas cruzadas.
Cuando ocurre la primera alarma en una zona de descarga programada con un código de zona
cruzada, presionar el interruptor de suspensión evitará que se active la zona de descarga en caso de
que aparezca una segunda alarma mientras se mantiene presionado el interruptor.
Cuando se suelta el interruptor de suspensión, si ha aparecido una segunda alarma mientras se
mantenía presionado el interruptor, entonces se activa inmediatamente el temporizador IRI de diez
segundos y el panel de control activa las salidas de la zona de descarga una vez transcurrida la
cuenta regresiva de dicho temporizador.
Si se suelta el interruptor de suspensión y no ha ocurrido una segunda alarma mientras se mantenía
presionado el interruptor, el panel esperará a que se cumplan las condiciones de zona cruzada antes
de activar la zona de descarga.
ADVERTENCIA:
!
El interruptor de suspensión IRI sólo funciona si se pulsa antes de que aparezca la segunda alarma.
Si se pulsa luego de la segunda alarma, no tendrá ningún efecto dado que la zona de descarga ya
se habrá activado previamente.
Selecciones de programación para esta zona de descarga
Tiempo de retardo: 15 segundos
Interruptor de suspensión: IRI
Zona cruzada: Z
Tiempo de impregnación: 0
Tiempo total desde que el interruptor
de suspensión es presionado hasta la
activación de la salida:
15 + 10 = 25 segundos
Tiempo total desde que el interruptor de suspensión
es liberado hasta la activación de la salida: 10 segundos
92
Interruptor de suspensión
presionado durante 15 seg.
0 seg. 5 seg. 10 seg.
5 seg.
5 seg.
Alarma 1
Mantenga presionado
el interruptor de
suspensión durante
15 segundos
Alarma 2
(Se cumplieron
las condiciones
de zona
cruzada)

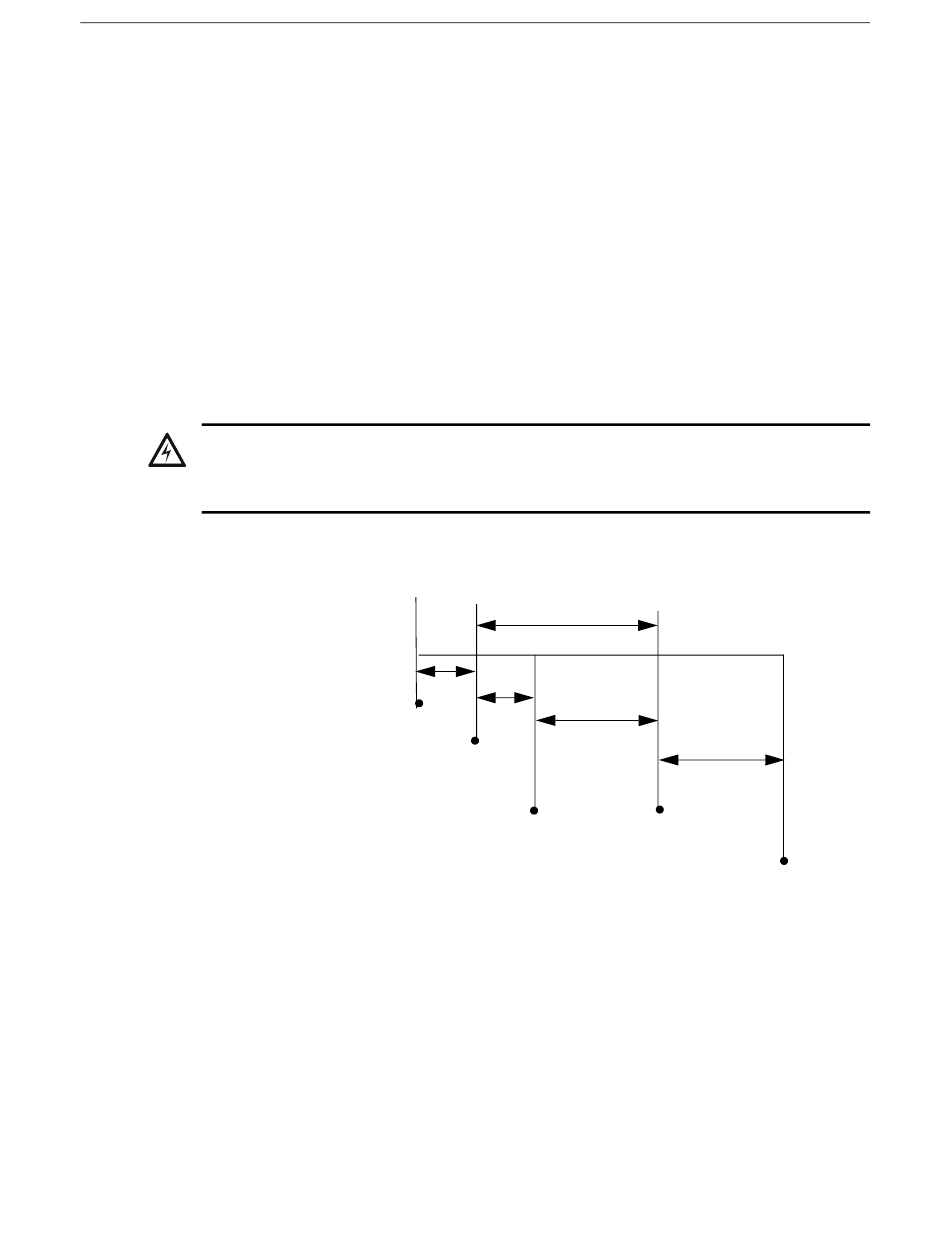

Figura B.4 Interruptor de suspensión IRI
Manual de programación NFS2-3030 — P/N 52545SP:D1 10/19/2011
Interruptores de suspensión
20 seg. 30 seg.
10 seg.
10 seg.
Suelte el interruptor
de suspensión;
comienza a funcionar
el temporizador IRI
Una vez que
de 10 segundos
transcurren los 10
segundos, el panel
de control activa las
salidas de la zona
de descarga
