P64x
5.3.1 LÓGICA NPSOC DIRECCIONAL
I2
Umbr Intens I 2 >1
STI Bloq .
Inhibe NPOC1
I2 >1 Dirección
V2
I2> V2pol Ajuste
STT Bloq Lento
I2> VTS Bloqueo
NPOC1 BlqT I2>1
V00675

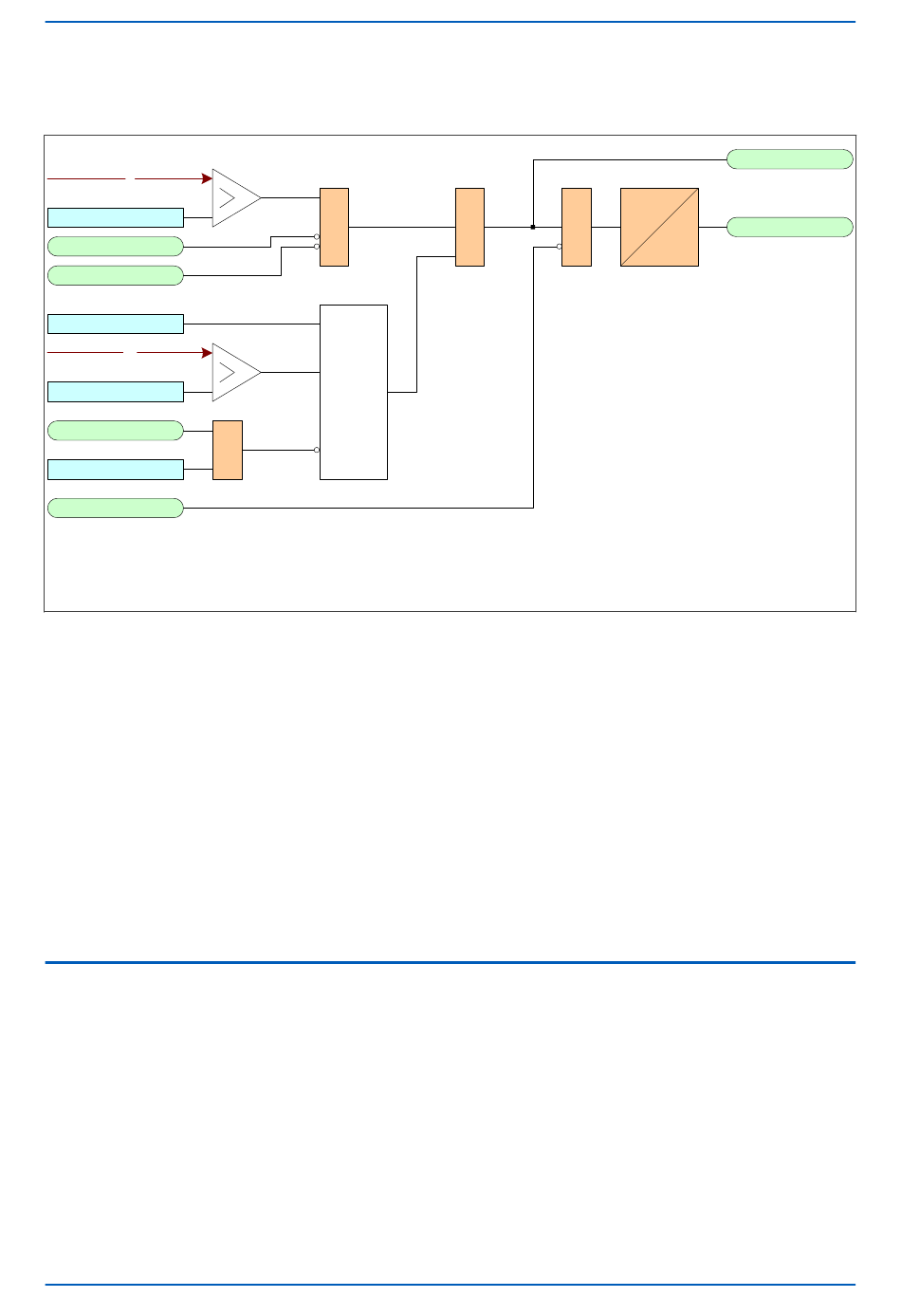

Figura 100: Lógica de sobreintensidad de secuencia de fase negativa - funcionamiento direccional
La direccionalidad se consigue comparando el ángulo de la tensión de secuencia de fase negativa y de la
intensidad de secuencia de fase negativa. Puede seleccionarse el elemento para trabajar tanto en sentido directo
como inverso. Se selecciona un ajuste adecuado del ángulo característico (I2> ángulo Carac) para proporcionar
un rendimiento óptimo. Este ajuste debe configurarse igual al ángulo de fase de la intensidad de secuencia
inversa con respecto al inverso de la tensión de secuencia inversa (– V2) para estar en el centro de la
característica direccional.
Para que funcionen los elementos direccionales de secuencia de fase negativa, el dispositivo debe detectar una
tensión de polarización superior al umbral mínimo, I2> V2pol Ajuste. Este debe ser superior a cualquier tensión de
secuencia de fase inversa permanente. Esto puede determinarse durante la etapa de puesta en servicio mediante
la visualización de las mediciones de la secuencia de fase inversa en el dispositivo.
Cuando se selecciona el elemento como direccional (solo dispositivos direccionales), hay disponible una opción de
bloqueo VTS. Con el bit correspondiente a 1, el funcionamiento de supervisión del transformador de tensión (STT)
bloqueará la etapa. Cuando se ajusta a 0, la etapa se invertirá a no direccional.
5.4 APLICACIONES
5.4.1

DIRECTRICES DE AJUSTE (GENERALIDADES)

Dado que la protección de sobreintensidad de secuencia de fase negativa no responde a faltas de carga
equilibrada o trifásicas, los elementos de sobreintensidad de secuencia negativa podrán proporcionar la
protección de sobreintensidad deseada. Esto es aplicable en especial a transformadores Δ−Y con puesta a tierra
en los que solo el 58% de las intensidades de falta fase-tierra por unidad del secundario aparece en algún
conductor de fase del primario. La protección de reserva puede ser particularmente difícil cuando la Y se
encuentra puesta a tierra por impedancia.
P64x-TM-ES-1.3
&
Directional
check
&
Capítulo 9 - Funciones de protección de intensidad
& &
Nota: este diagrama no muestra todas las etapas . Otras etapas siguen principios similares.
SISN1 Arraq I2 >1
IDMT/DT
SISN1 Disp I2>1
