5 ASIGNACIÓN DE RELÉS DE SALIDA
La acción de contactos de relé se controla usando la PSL. Las señales DDB se asignan en la PSL y accionan los
relés de salida. El accionamiento de un relé de salida está controlado por medio de un condicionador de contacto
de salida. Hay diversas opciones disponibles para la forma en que los contactos de salida del relé son
condicionados. Por ejemplo, se puede elegir si el funcionamiento de un contacto de salida se bloquea, tiene
retraso en la detección o tiene retraso en la caída. Puede seleccionar esta opción en la ventana Propiedades de
contacto asociada al condicionador del relé de salida.
Para asignar un contacto de salida en la PSL, debe utilizarse el botón Condicionador de contacto en la barra de
herramientas para importarlo. A continuación, condicione esto según sus necesidades. La salida del
condicionador respeta los atributos que se le hayan asignado.

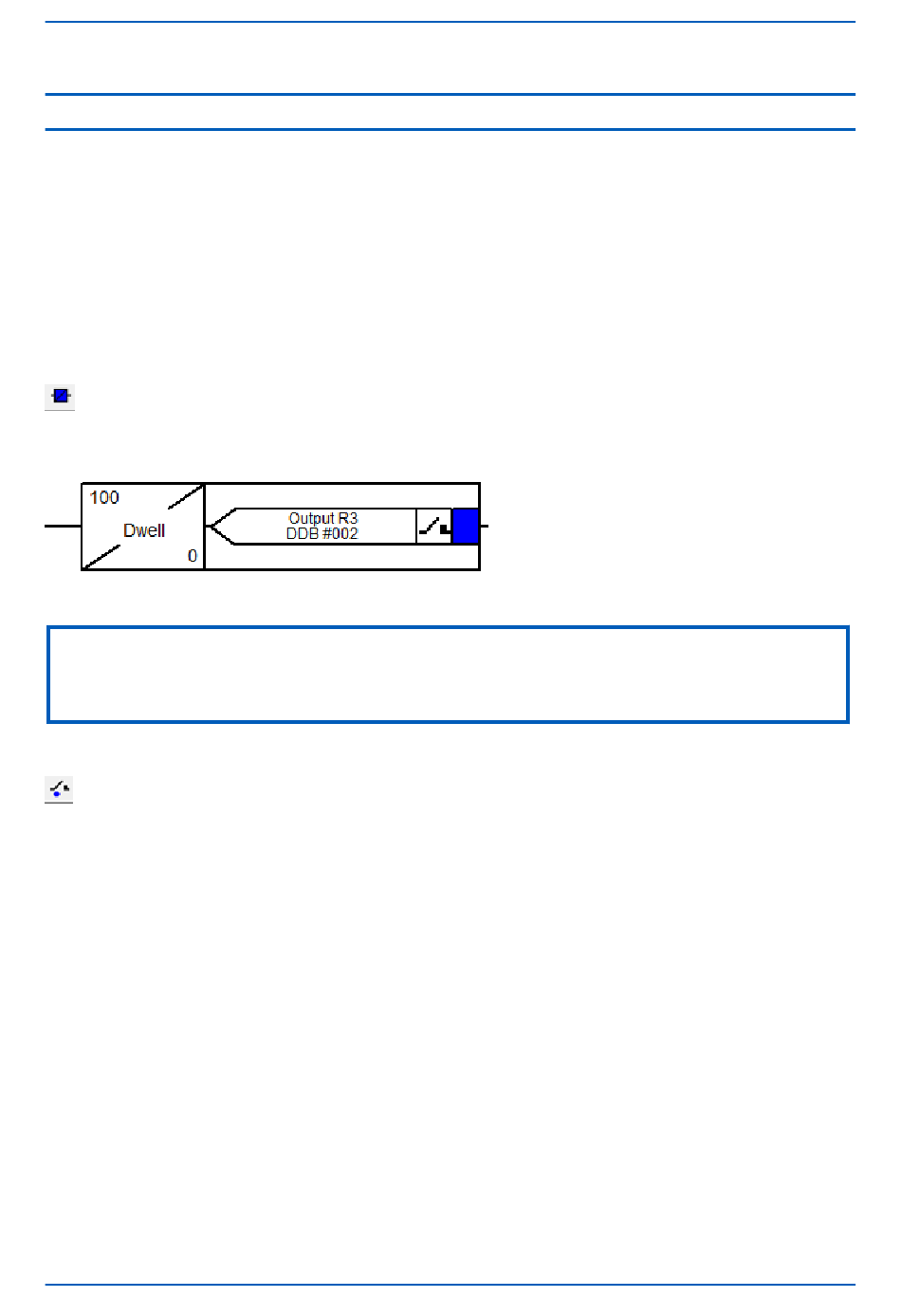

El botón de barra de herramientas para un Condicionador de contacto es así:
La contribución de la PSL que se suministra aparece así.
Nota:
Los condicionadores de contacto solo están disponibles si no han sido todos utilizados. En algunos esquemas de PSL por
defecto, es posible que todos los Condicionadores de contacto ya estén en uso. Si este es el caso y desea utilizarlos para algo
más, deben ser reasignados.
En la barra de herramientas hay otro botón asociado con los relés de salida. El botón aparece así:
Este es el botón "Señal de contacto". Este permite colocar instancias de réplica de un relé de salida condicionado
en la PSL, lo que previene que se tengan que realizar conexiones entre páginas que puedan restar claridad al
esquema.
