7 CONFIGURACIÓN DE LOS LED PROGRAMABLES
Hay tres tipos de señales de LED programables que varían según el modelo utilizado. Estos son:
LED programable de un color. Estos son rojos cuando se encienden.
●
LED programable tricolor. Estos pueden encenderse en rojo, verde o ámbar.
●
● El LED programable tricolor está asociado a una tecla de función. Estos pueden encenderse en rojo, verde o
ámbar.
Las señales DDB se asignan en la PSL y se utilizan para encender los LED. Para los LED programables de un color
hay una señal DDB por LED. Para los LED tricolor, hay dos señales DDB asociadas al LED. Al afirmar LED # Verde se
encenderá el LED en verde. Al afirmar LED # Rojo se encenderá el LED en rojo. Al afirmar ambas señales DDB, se
encenderá el LED en ámbar.
La iluminación de un LED está controlada por medio de un condicionador. Con el condicionador, puede decidir si
los LED reflejan el estado en tiempo real de las señales DDB o si la iluminación se bloquea hasta la intervención del
usuario.
Para asignar un LED en la PSL, debe utilizar el botón Condicionador LED en la barra de herramientas para
importarlo. A continuación, condicione esto según sus necesidades. La salida(s) del condicionador respeta los
atributos que se le hayan asignado.

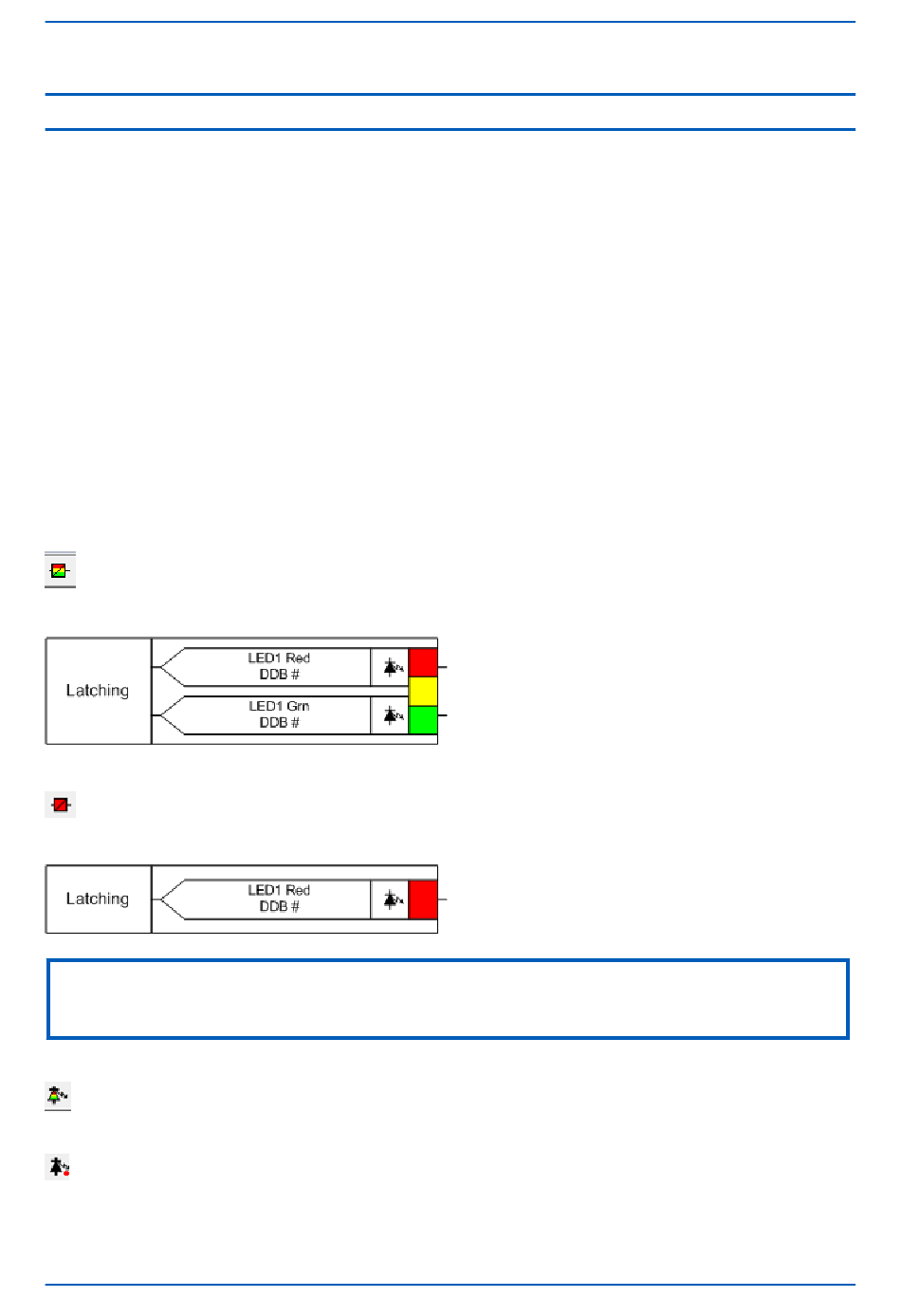

El botón de la barra de herramientas para un LED tricolor es así:
La contribución de la PSL que se suministra aparece así.
El botón de la barra de herramientas para un LED unicolor es así:
La contribución de la PSL que se suministra aparece así.
Nota:
Los condicionadores LED solo están disponibles si no se han utilizado todos, y en algunos esquemas de PSL por defecto
podría ser posible. Si este es el caso y desea utilizarlos para algo más, deben ser reasignados.
En la barra de herramientas hay otro botón asociado a los LED. El botón para el LED tricolor es así:
El botón para el LED de un color es así:
Este es el botón "Señal de LED". Este le permite colocar instancias de réplica de un LED condicionado en la PSL, lo
que previene que tenga que realizar conexiones entre páginas que puedan restar claridad al esquema.
