Capítulo 3 - Diseño de hardware
Conector RJ45
Patilla
1 TXP
2 TXN
3 RXP
4 -
5 -
6 RXN
7 -
8 -
6.11

TARJETA ETHERNET REDUNDANTE

V01009

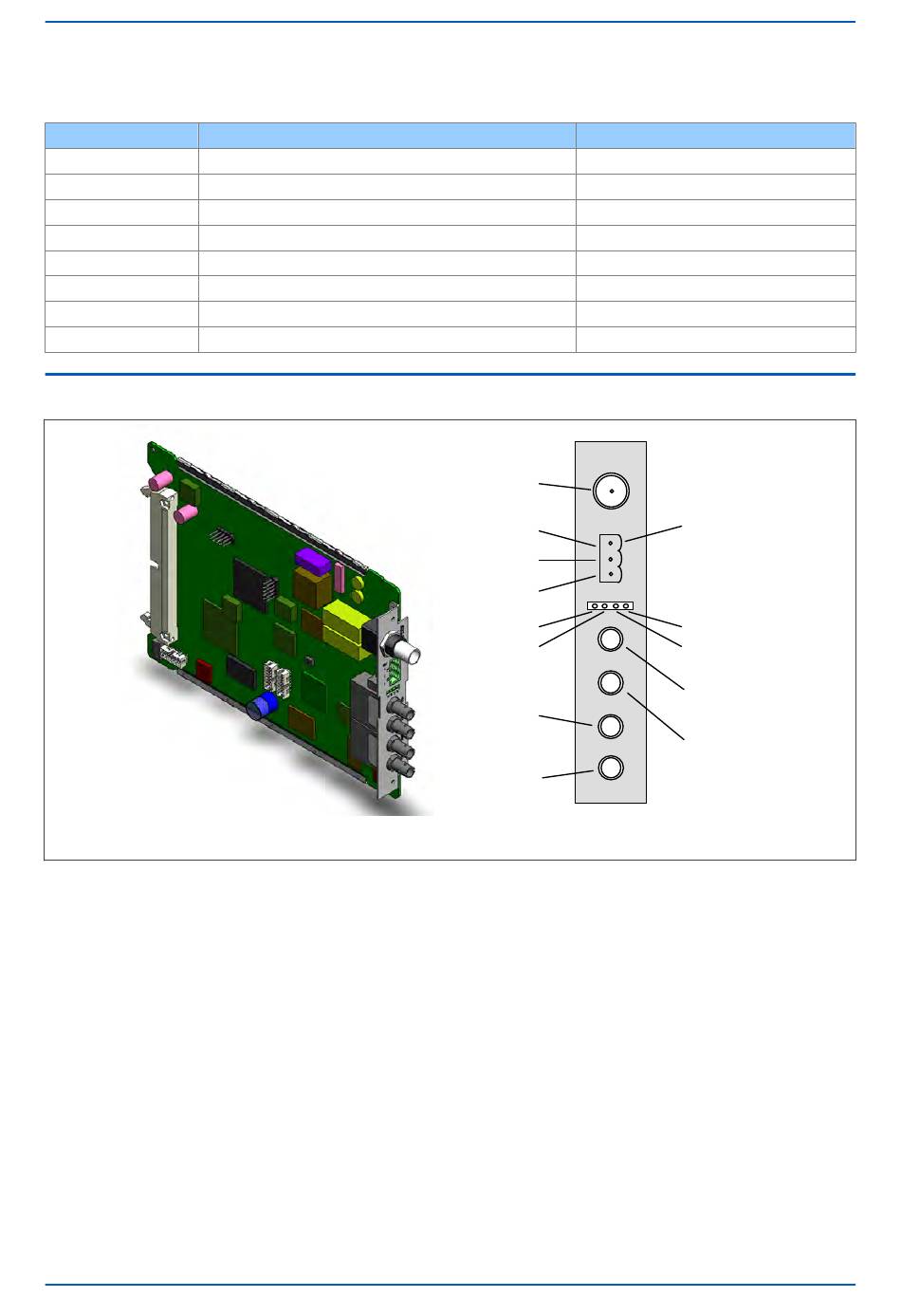

Figura 26: Tarjeta Ethernet redundante
Esta tarjeta proporciona Ethernet de doble redundancia (admitido por dos pares de fibras) junto con una interfaz
IRIG-B para la temporización.
Hay disponibles diferentes variantes de tarjeta en función del protocolo de redundancia y el tipo de señal IRIG-B
(modulada o desmodulada). Los protocolos de redundancia disponibles son:
SHP (Self healing Protocol)
●
● RSTP (Rapid Spanning Tree Protocol)
DHP (Dual Homing Protocol)
●
PRP (Parallel Redundancy Protocol)
●
Existen diferentes variantes de esta tarjeta:
Ethernet redundante de 100 Mbps RSTP, con IRIG-B modulada integrada
●
● Ethernet redundante de 100 Mbps que ejecuta RSTP, con IRIG-B desmodulada integrada
Ethernet redundante de 100 Mbps que ejecuta SHP, con IRIG-B modulada integrada
●
56
Nombre de la señal
Clavija 3
Clavija 2
Clavija 1
Canal de enlace
A (LED verde)
Canal de actividad
A (LED amarillo)
Definición de la señal
Transmisión (positivo)
Transmisión (negativo)
Recepción (positivo)
No usado
No usado
Recepción (negativo)
No usado
No usado
IRIG-B
C
D
P64x
Conector de
fallo de enlace
Canal de enlace
B (LED verde)
Canal de actividad
B (LED amarillo)
A
B
