P64x
6.4.2
POLARIZACIÓN POR SECUENCIA INVERSA
En algunas aplicaciones, es posible que no se logre la polarización de tensión residual, o como mínimo, que sea
problemática. Por ejemplo, es posible que no esté disponible un tipo adecuado de TT o que una aplicación de línea
paralela HV/EHV presente problemas con el acoplamiento mutuo de secuencia cero.
En tales situaciones, se puede resolver el problema utilizando magnitudes de secuencia de fase inversa (NPS) para
la polarización. Este método determina la dirección de la falta por comparación de la tensión NPS con la
intensidad NPS. Sin embargo, la magnitud operativa sigue siendo la intensidad residual.
Esto se puede utilizar para los elementos de falta a tierra estándar medidos y derivados. Se necesita ajustar un
umbral de tensión y de intensidad adecuado en las celdas IN> umbrl PlV2 y IN> umbral PlI2 respectivamente.
No se recomienda la polarización de secuencia inversa para los sistemas puestos a tierra por impedancia,
independientemente del tipo de TT que alimente al relé. Esto se debe a que la intensidad de falta a tierra reducida
limita la caída de tensión a lo largo de la impedancia fuente de secuencia inversa a niveles insignificantes. Si esta
tensión es inferior a 0,5 voltios, el dispositivo dejará de proporcionar direccionalización.
A continuación se dan los criterios direccionales con la polarización por secuencia inversa:
Direccional hacia adelante: -90 < (ángulo(I2) - ángulo(V2 + 180) - RCA) < 90
Direccional hacia atrás: -90 > (ángulo(I2) - ángulo(V2 + 180) - RCA) > 90
6.4.2.1
LÓGICA DE FALTA A TIERRA DIRECCIONAL CON POLARIZACIÓN NPS
IN
IN>1 Ajuste
STI Bloq .
FT1 Aranq 2doArm
IN> Bloqueo
2doArm Bloq IN >1
IN> Direction
V2
Umbrl PlV2 IN>
I2
Umbrl PlI2 IN>
STT Bloq Lento
IN> Bloqueo
2doArm Bloq IN >1
FT1 BloqTmp IN >1
V00692

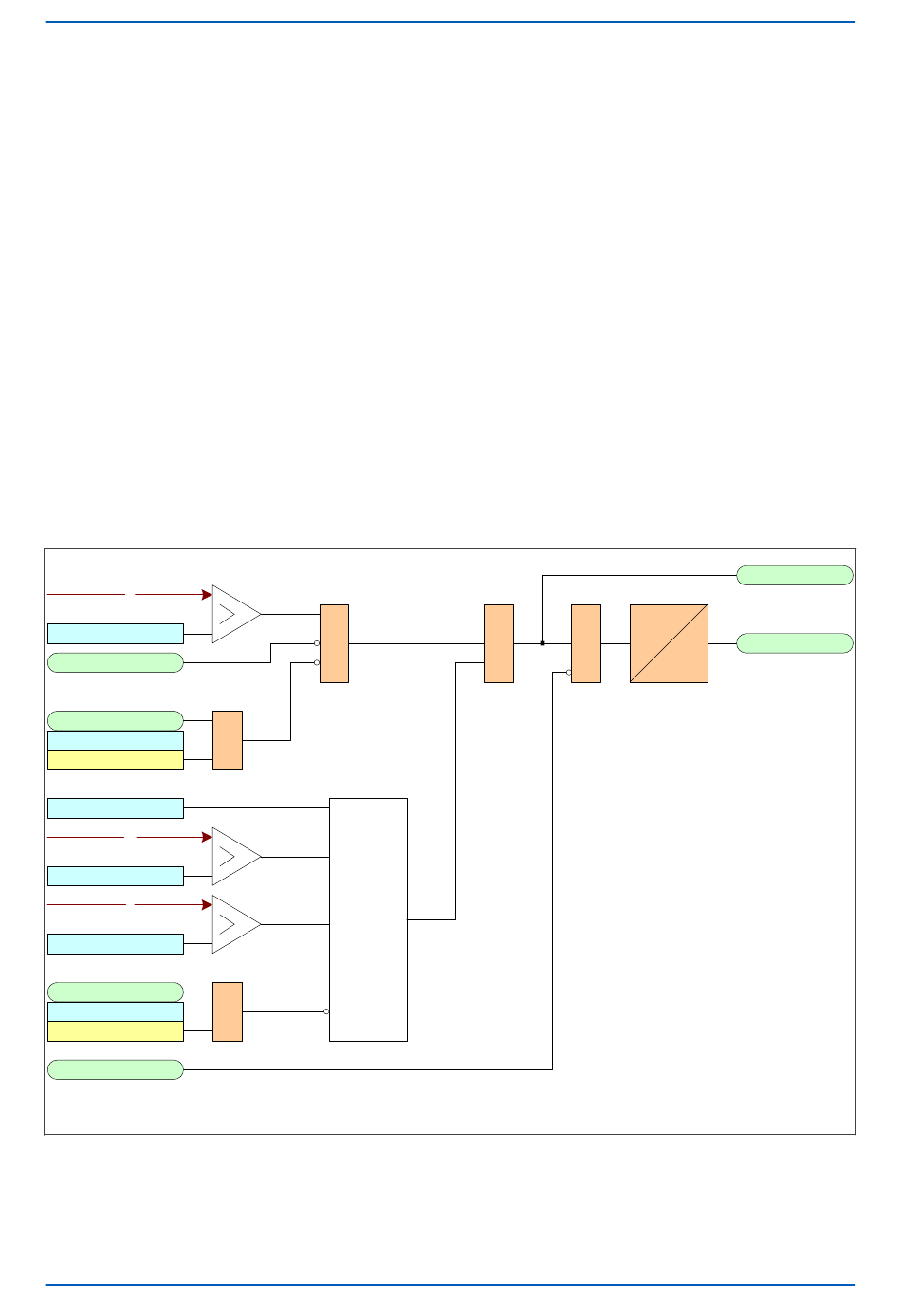

Figura 104: Lógica de falta a tierra direccional con polarización de secuencia de fase negativa (etapa
individual)
P64x-TM-ES-1.3
&
&
Directional
check
&
Capítulo 9 - Funciones de protección de intensidad
&
Nota: este diagrama no muestra todas las etapas . Otras etapas siguen principios similares .
IDMT/DT
&
FT1 Arranq IN>1
FT1 Disp IN>1
241
