P64x
3.1.2 LÓGICA DE PROTECCIÓN DE SUBFRECUENCIA
Freq
Averaging
Ajust F<1
F<1 Funcion
Activado
890
Todos polos muer
1370
Frecuenc perdida
1149
F<1 Bloq tempo

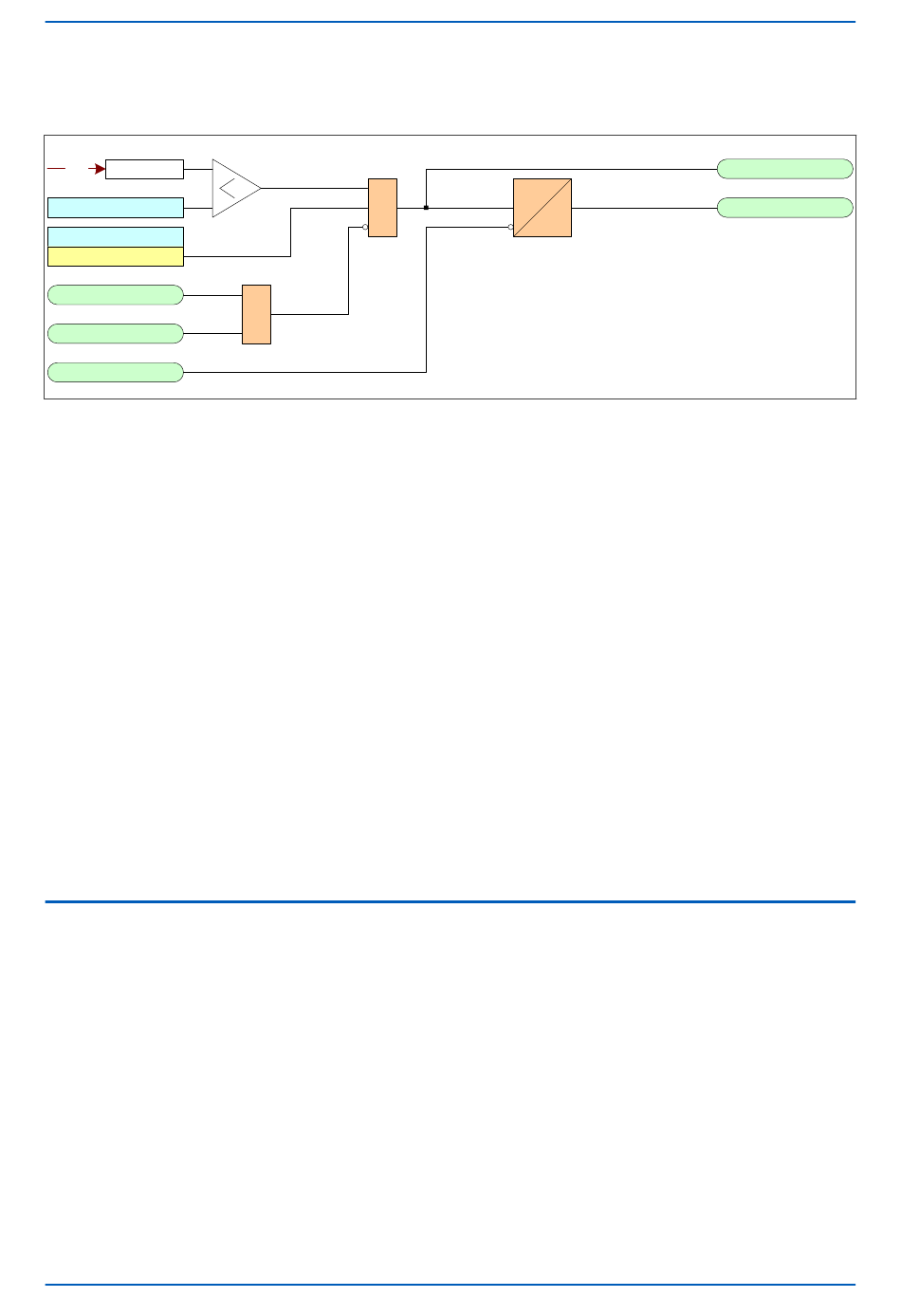

Figura 122: Lógica de subfrecuencia (una etapa)
Si la frecuencia está por debajo del ajuste y no se bloquea, arranca la temporización DT. Si no se puede determinar
la frecuencia, la función se bloquea.
3.1.3 GUÍA DE APLICACIÓN
3.1.3.1 ESTABLECIMIENTO DE DIRECTRICES
Para minimizar los efectos de la subfrecuencia, es posible utilizar un esquema de desconexión de carga con las
cargas de planta priorizadas y agrupadas. Durante una situación de subfrecuencia, los grupos de carga se
desconectan consecutivamente, siendo el grupo de mayor prioridad el último en desconectarse.
La eficacia de cada etapa de desconexión de carga depende de la proporción de deficiencia de energía que
representa. Si la etapa de desconexión de carga es demasiado pequeña en comparación con la deficiencia de
generación actual, es posible que no haya mejoras en la frecuencia. Esto se debe tener en cuenta al formar los
grupos de carga.
Los retardos deben ser suficientes como para anular cualquier bajada transitoria en la frecuencia, así como para
proporcionar tiempo para que los controles de frecuencia del sistema respondan. Estos no deben ser excesivos, ya
que se podría poner en peligro la estabilidad del sistema. Un ajuste de retardo típico es 5-20 s.
La función de protección se debe ajustar de tal manera que no se infrinjan los límites de frecuencia-tiempo
garantizados del generador. Normalmente se puede mantener en forma continua una condición de mínima
frecuencia del 10%.
3.2 PROTECCIÓN DE SOBREFRECUENCIA
Una frecuencia del sistema incrementada se produce cuando la energía mecánica de entrada a un generador
supera a la energía eléctrica de salida. Esto podría ocurrir, por ejemplo, cuando se produzca una pérdida de carga
brusca debido al disparo de una línea de alimentación de salida desde la planta hasta un centro de carga. Bajo
tales condiciones, el regulador responderá rápidamente para obtener un equilibrio entre la entrada mecánica y la
salida eléctrica, restableciendo por tanto la frecuencia normal. Se requiere la protección de sobrefrecuencia como
respaldo para atender los casos en los que la reacción del equipo de control sea demasiado lenta.
3.2.1 IMPLEMENTACIÓN DE LA PROTECCIÓN DE SOBREFRECUENCIA
La protección de sobrefrecuencia sencilla se configura en la columna PROT FRECUENCIA del grupo de ajustes
relevante.
P64x-TM-ES-1.3
&
1
Capítulo 12 - Funciones de la protección de frecuencia
DT
1155
F<1 Arranque
1161
F<1 Disparo
