X250
Indicación del estado del contactor principal
X251, X4, X6, X56, X53, X51, X55, X18 y X19: para uso interno.
■

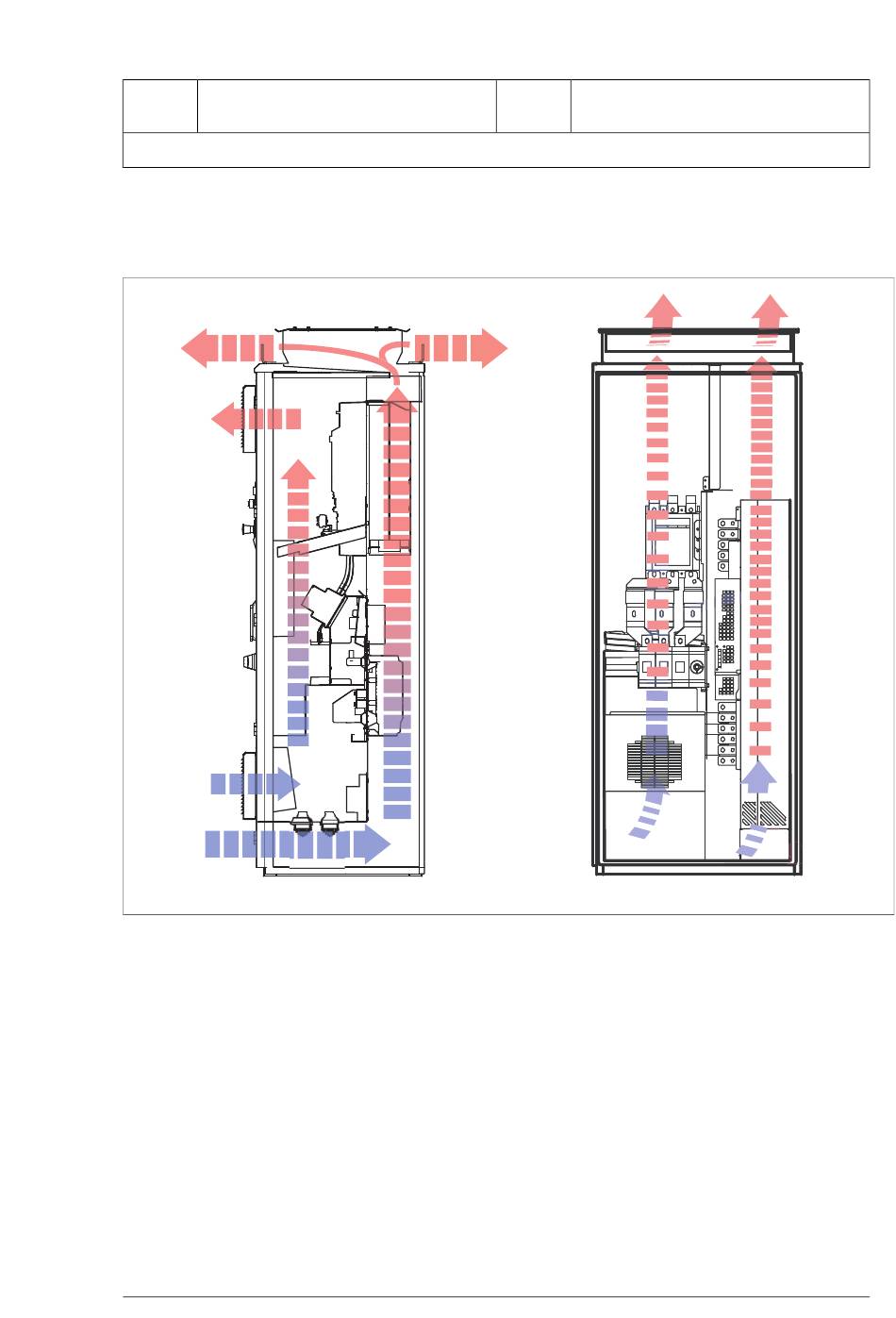

Caudal de aire de refrigeración
La figura siguiente muestra el caudal de aire en los bastidores R6 a R9 (vista lateral) y en
los bastidores R10 y R11 (vista frontal).
■
Descripción general de las conexiones de potencia y control
El diagrama muestra las conexiones de potencia y las interfaces de control del convertidor.
Principio de funcionamiento y descripción del hardware 37
R6...R9
K41.3
Relé de control con indicador luminoso "fa-
llo" (opcional +G329)
R10, R11
