Sime Planet 25 OF Manual De Instrucciones página 53

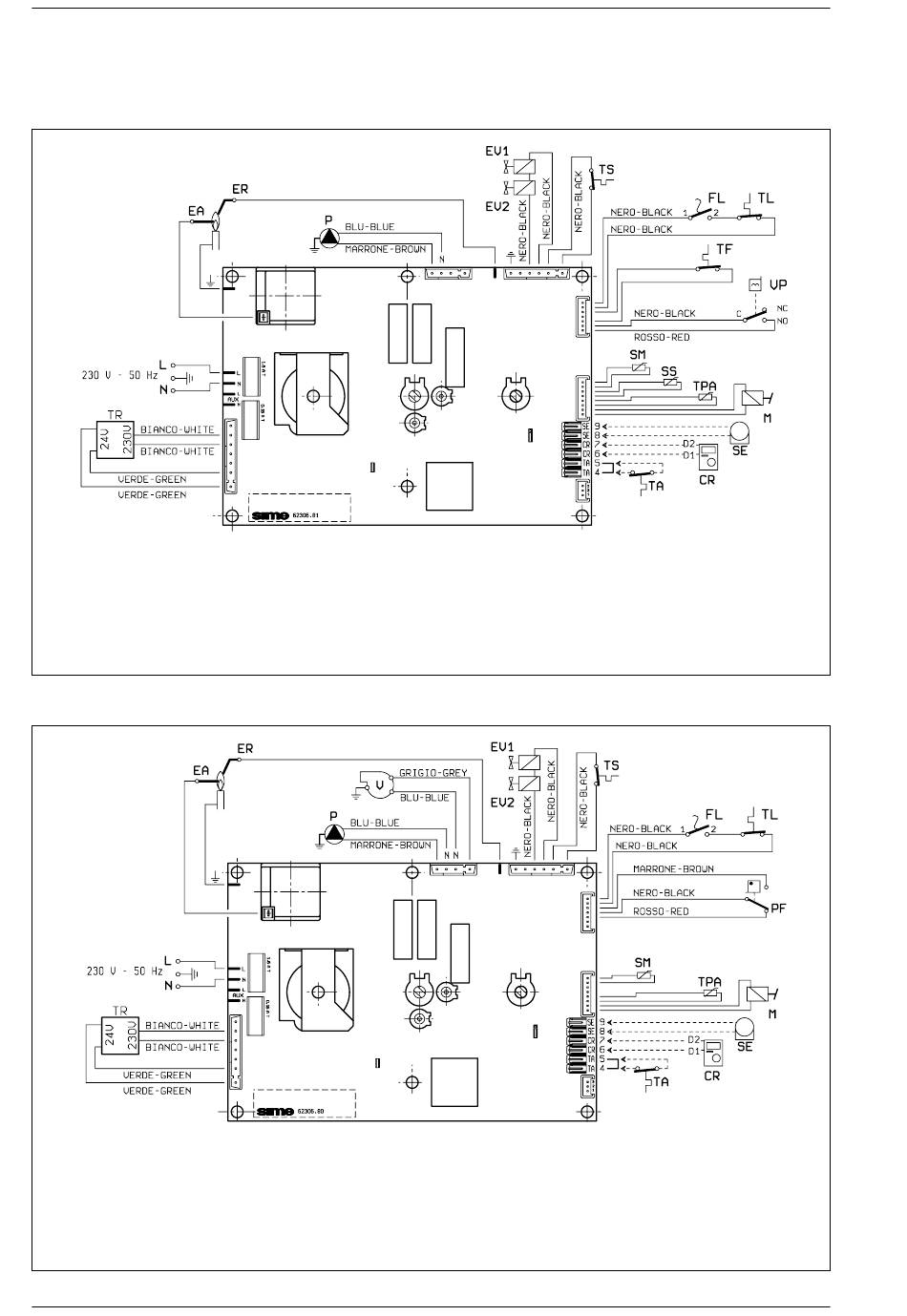

2. 1 0.5 Esquema eléctrico "25 OF - 30 OF"
LEYENDA
EV1 Bobina válvula gas
EV2 Bobina válvula gas
EA Electrodo de encendido
ER Electrodo de detección
TS Termostato de seguridad 100°C
TF Termostato de humos
TPA Transductor presión agua
2. 1 0.6 Esquema eléctrico "25 BFR"
LEYENDA
EV1 Bobina válvula gas
EV2 Bobina válvula gas
EA Electrodo de encendido
ER Electrodo de detección
TS Termostato de seguridad 100°C
PF Presóstato de humos
P Bomba
TR Transformador 230-24V
FL Medidor de flujo
CR Logica Remote Control (bajo pedido)
SE Sonda externa (bajo pedido)
VP Válvula presostática
TA Termostato ambiente
TPA Transductor presión agua
P Bomba
TR Transformador 230-24V
FL Medidor de flujo
CR Logica Remote Control (bajo pedido)
SE Sonda externa (bajo pedido)
TA Termostato ambiente
M Modulador
SM Sonda calefacción (azul)
TL Termostato límite 85°C
SS Sonda sanitario (rojo)
Nota: El termostato ambiente debe
conectarse a los bornes 4-5
M Modulador
SM Sonda calefacción (azul)
TL Termostato límite 85°C
V Ventilador
Nota: El termostato ambiente debe
conectarse a los bornes 4-5
Fig. 19
Fig. 20
49
