Conexiones para regulaciones suministradas por la empresa instaladora

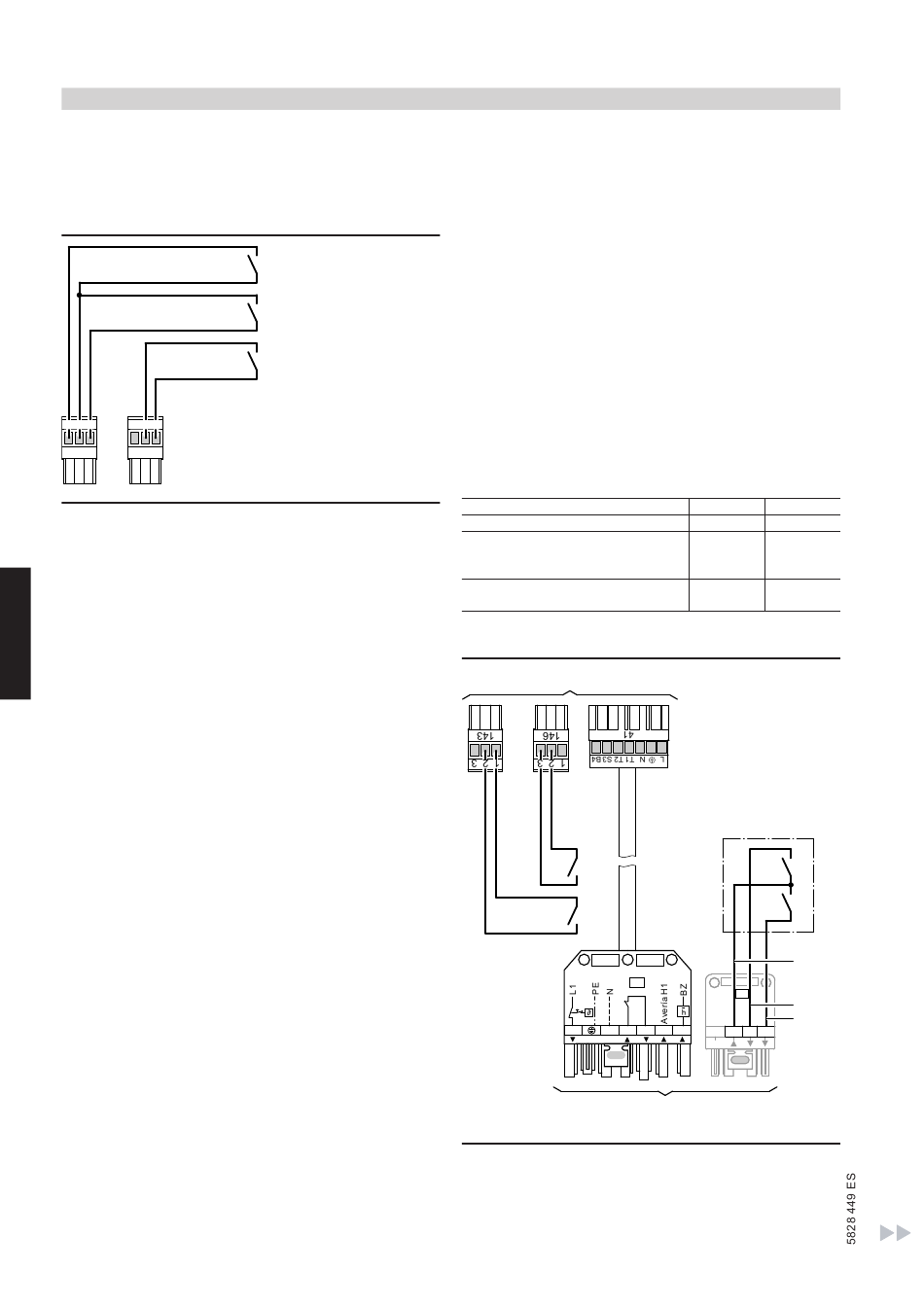

Conmutación en secuencia de caldera con regulación en secuencia suministrada por la empresa instala-
dora — conexiones a la Vitotronic 100, modelo CC1E
Activación a través de contactos:
Funcionamiento con quemador de dos etapas
1 2 3 1 2 3
143 146
A 1. etapa del quemador "ON"
B 2. etapa del quemador "ON"
C Liberación de la caldera
Válvula de dos vías "abierta" o "cerrada"
11
A, B y C son contactos libres de potencial de la regulación
superior.
A la hora de conectar una regulación externa se precisan las cone-
xiones de los conectores aVD y aVH. La regulación de la tempera-
tura del interacumulador y la conexión en cascada en función de la
carga deben realizarse por medio de la regulación externa.
Indicación
En instalaciones de varias calderas, es imprescindible el contacto de
liberación de caldera.
En la caldera guía, el contacto debe estar siempre cerrado.
Encendido externo del quemador – 1.ª etapa del quemador
Contacto en las bornas "1" y "2" del conector aVD
■ Contacto cerrado:
Se conecta la 1.ª etapa del quemador.
La 2.ª etapa del quemador solo se conecta para mantener la tem-
peratura mínima.
La limitación electrónica máxima de la temperatura limita la tem-
peratura de caldera (consultar Instrucciones para mantenedor y
S.A.T. de Vitotronic 100), cuando aquella está ajustada por debajo
del regulador de temperatura mecánico "R".
■ Contacto abierto:
La 1.ª etapa del quemador se desconecta.
Encendido externo del quemador – 1.ª y 2.ª etapas del quema-
dor
Contacto en las bornas "2" y "3" del conector aVD
■ Contacto cerrado:
Se conectan las dos etapas del quemador.
La temperatura de caldera es controlada mediante la limitación
electrónica máxima de la temperatura cuando aquella está ajus-
tada por debajo del regulador mecánico de temperatura "R".
La 2.ª etapa del quemador se desconecta 2 K antes.
■ Contacto abierto:
Se conectan la 1.ª y 2.ª etapa del quemador.
VIESMANN
100
A
B
C
Liberación de caldera, válvula de dos vías
Contacto en las bornas "2" y "3" del conector aVH
■ Contacto cerrado:
En primer lugar, se activa la función de precalentamiento para las
siguientes calderas.
Una vez finalizada la función de precalentamiento se mantiene la
temperatura mínima para la caldera. Las etapas del quemador se
pueden conectar externamente.
■ Contacto abierto:
La válvula de dos vías se cierra al cabo de aprox. 5 minutos.
No es posible conectar externamente las etapas del quemador ni
se mantiene la temperatura mínima.
Ajustes en la Vitotronic 100
Parámetro "01:3".
Tanto los ajustes del termostato de seguridad como los demás ajus-
tes dependen del equipamiento de la instalación y de los dispositi-
vos de seguridad que esta posee, conforme a lo señalado en las
normas EN 12828 o EN 12953.
Termostato de seguridad
Regulador de temperatura
Parámetro "06" para la limitación elec-
trónica máxima de la temperatura
(Vitotronic 100)
Temperatura máxima de la regulación
suministrada por la empresa instaladora
Funcionamiento con quemador modulante
A
B
C
41
STB
RT
L1 N T1 T2 S3 B4
A Conector a la regulación
B Liberación de caldera, válvula de dos vías abierta o cerrada
C 1. etapa del quemador (carga parcial) "ON"
D Reducir la potencia del quemador (regulador de modulación)
(continuación)
110 °C 100 °C
100 °C 87 °C
95 °C 85 °C
90 °C 80 °C
D
E
BN
90
BK
BU
T6 T7 T8
F
Caldera de condensación a gas
