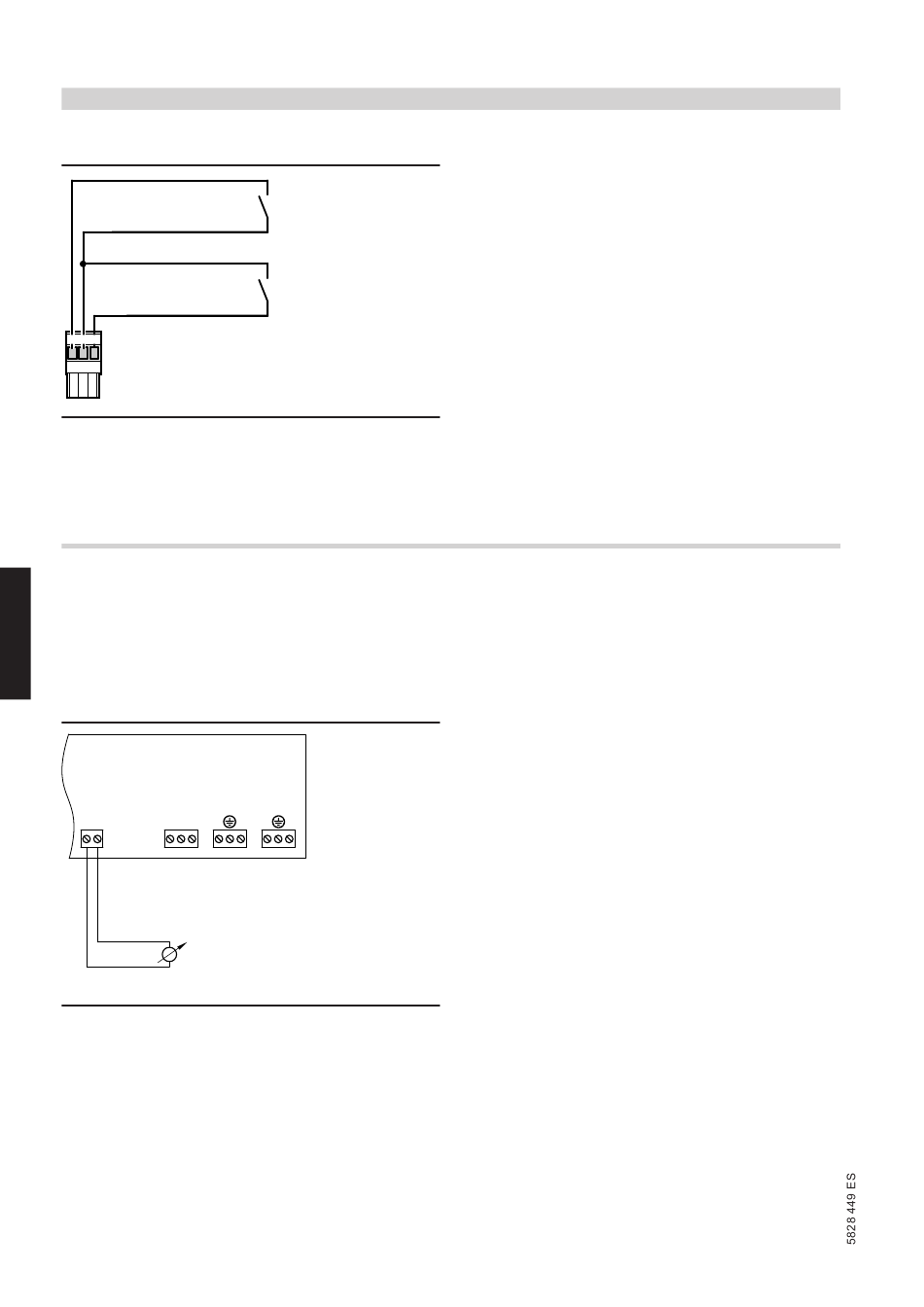

Conexiones para regulaciones suministradas por la empresa instaladora
ConectoraVH
1 2 3
146
A ■ En CO1E, conmutación externa de quemador de etapas/
modulante
■ En CO1I, bloqueo externo del quemador
B Demanda externa
A y B son contactos libres de potencial.
Funciones adicionales para instalación de una sola caldera con Vitotronic 200, modelo CO1E y CO1I
mediante ampliación EA1
11
Conexión de regulaciones suministradas por la empresa insta-
ladora para servicio en función de la temperatura exterior en la
ampliación EA1
Demanda externa a través de la entrada 0 – 10 V
Conexión a la entrada 0 – 10 V de la ampliación EA1.
En combinación con un quemador de de dos etapas o modulante.
[{{] aBJ
0-10V
+ - S P Ö
U
+
La conexión 0 - 10 V genera un valor adicional de consigna de la
temperatura de caldera:
0 - 1 V Se evalúa como "No hay ningún valor de consigna de la
temperatura de caldera prefijado".
≙ valor de consigna de 10 ºC
1 V
≙ valor de consigna de 100 ºC
10 V
El rango para la prefijación del valor de consigna puede modificarse
en la codificación 1E:
≙ valor de consigna de 30 ºC
1 V
10 V ≙ valor de consigna de 120 ºC
VIESMANN
98
A
B
f-] fÖ
A
L
N N L
Demanda externa
Al cerrar el contacto B, el quemador de la caldera se enciende en
función de la carga.
La limitación de la temperatura de caldera se efectúa a través de la
temperatura de caldera máx. ajustada o a través del regulador
mecánico de temperatura.
El valor de consigna se ajusta en el parámetro "9b".
Conmutación externa de quemadores de etapas/modulantes
■ Contacto A abierto:
Funcionamiento modulante
■ Contacto A cerrado:
Funcionamiento de 2 etapas
Ajustar el parámetro "02" de forma adecuada.
Indicación
Entre el polo negativo y el cable de puesta a tierra de la fuente de
tensión suministrada por la empresa instaladora debe proporcio-
narse una separación galvánica.
Entradas digitales de datos DE1 a DE3
Funciones:
■ Conmutación externa del estado de funcionamiento de los circui-
tos de calefacción 1 a 3 desconectada
■ Bloqueo externo con entrada de aviso de avería
■ Entrada de aviso de avería
■ Funcionamiento breve de la bomba de recirculación de A.C.S.
Los contactos conectados deben ser de la clase de protección II.
Asignación de funciones de las entradas
La función de las entradas se selecciona en la regulación de la cal-
dera mediante codificaciones:
■ DE1: Parámetro "5d"
■ DE2: Parametro "5E"
■ DE3: Parámetro "5F"
Valor de consigna de la temperatura de impulsión en caso de
demanda externa
■ El valor de consigna de la temperatura de impulsión se puede
ajustar en la codificación 9b.
Salida aBJ
Conexiones:
■ Activación bomba de alimentación a una subestación
■ Indicación de funcionamiento reducido de un circuito de calefac-
ción
Asignación de funciones
La función de la salida aBJ se selecciona en el parámetro de codifi-
cación "5C".
(continuación)
