Accesorios de instalación

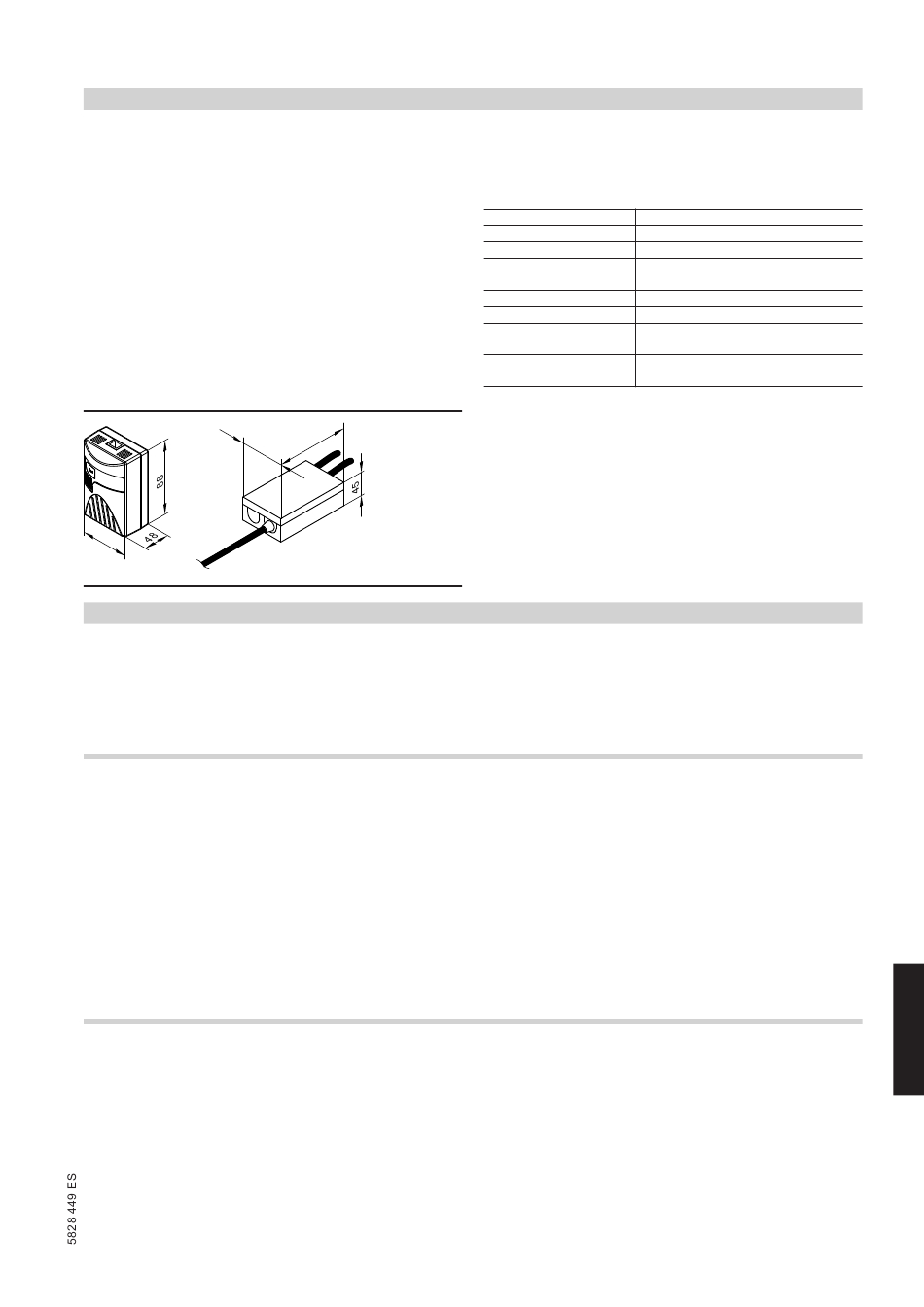

6.3 Detector de CO

Nº de pedido Z015 500
Dispositivo de control para la desconexión de seguridad de la cal-
dera en caso de salida de monóxido de carbono.
Montaje mural en el techo cerca de la caldera.
Componentes:
■ Carcasa con
– sensor de CO integrado
– indicadores de funcionamiento, errores y alarma
– dispositivo de advertencia acústica
■ Línea de comunicación a la interfaz (2,5 m).
■ Interfaz en la carcasa con cable de alimentación (1,2 m) y cable
de conexión del relé para la desconexión del quemador (1,2 m)
■ Material de fijación
7 2
5 8
Indicaciones para la planificación
7.1 Suministro, introducción y emplazamiento
Suministro
Suministramos con camiones grúa hasta la obra, descarga incluida
sin dificultades particulares.
Introducción y emplazamiento
Las calderas cuentan con la suficiente cantidad de argollas como
para poder enganchar los dispositivos elevadores.
■ Vitocrossal 200, modelo CM2C, se suministra con un quemador
cilíndrico o un quemador de radiación MatriX. Los rieles longitudi-
nales puede montarse para facilitar el montaje.
■ El Vitocrossal 300, modelo CT3B, puede dividirse. La parte delan-
tera de la cámara de combustión se puede desmontar facilitando
así su introducción.
■ En el caso de la Vitocrossal 300, modelo CR3B, la cámara de
combustión y el intercambiador de calor se pueden desmontar e
integrarse por separado. Los rieles inferiores longitudinales facili-
tan el montaje. Si el cliente lo desea, nuestros especialistas pue-
den ocuparse de montar y emplazar la caldera sobre una bancada
ya dispuesta, por un importe adicional.

Lugar de emplazamiento

Requisitos generales
El lugar de emplazamiento debe cumplir los requisitos de la disposi-
ción para la combustión vigente en el país que corresponda. Solo
pueden instalarse las calderas en espacios propensos a la contami-
nación del aire a través de hidrocarburos halogenados clorofluora-
dos si se cumplen determinadas condiciones: Debe garantizarse la
conducción de aire de combustión no contaminado. Esto afecta,
p. ej. a peluquerías, imprentas, limpiezas químicas, laboratorios, etc.
En caso de duda, consultar con Viessmann.
Caldera de condensación a gas
(continuación)
0
1 3
Datos técnicos
Tensión nominal 230 V~
Frecuencia nominal 50 Hz
Potencia consumida 2 W
Capacidad de carga no- 8 A 230 V ~
minal de la salida de relés
Umbral de alarma 55 ppm CO según EN 50291-1
Clase de protección II
Tipo de protección IP 20 según EN 60529 ha de quedar
protegida por la carcasa de cierre
Temperatura ambiente ad- 0 °C a 40 °C
misible
Las calderas se pueden colocar sobre el hormigón sin necesidad de
una bancada especial. Para facilitar la limpieza de la sala de la cal-
dera, se puede colocar la caldera sobre un zócalo.
consultar las distancias mínimas a la pared recomendadas para los
trabajos de montaje y mantenimiento en los Datos técnicos de la
caldera correspondiente.
Si es necesario instalar una amortiguación del ruido propagado por
cuerpos sólidos, se pueden colocar las calderas sobre soportes anti-
vibratorios.
Las calderas no deben instalarse en locales muy polvorientos o con
un grado elevado de humedad del aire. El lugar de emplazamiento
debe estar protegido contra las heladas y bien ventilado. Si no se
tienen en cuenta estas indicaciones, la garantía no cubrirá los daños
que puedan originarse en la caldera por tales causas. Las calderas
son particularmente apropiadas para su instalación en azoteas. No
precisan ninguna salida de humos elevada, ya que funcionan con
sobrepresión en la cámara de combustión.
7
