10.6 Establecer una NET

NET - una unión (NET-GROUP)
NET representa una unión para la comunicación de hasta 8 participantes con un pro-
tocolo especial para la serie de aparatos mediante la conexión Ethernet.
Por NET se entiende una comunicación basada en Ethernet/UDP entre los aparatos eas-
yE4. Esta se ha diseñado especialmente para las necesidades del intercambio de datos
sencillo entre los aparatos easyE4. Dentro de la NET, cada aparato tiene acceso de lec-
tura a los operandos NET de otro aparato en la unión. Pueden intercambiarse datos cícli-
cos y no cíclicos.
No es posible una comunicación directa de los participantes entre las uniones.
Entre las uniones
Si debe comunicarse entre las uniones, debe utilizarse un coordinador, que controla la
comunicación mediante Modbus-TCP.
En total, pueden accionarse 10 uniones NET (unión 1 a 10) en una red Ethernet.
↑ ↑
Participante Participante Participante Participante... Participante Participante Participante
NET-ID 1 NET-ID...
Unión NET 1
NET utiliza protocolos UDP, que envían telegramas Broadcast no confirmados, por ello
los aparatos que se hallan en la unión NET deben hallarse en la misma subred. No es
posible la conexión mediante un router, puesto que los telegramas Broadcast nor-
malmente no pasan a través de un router.

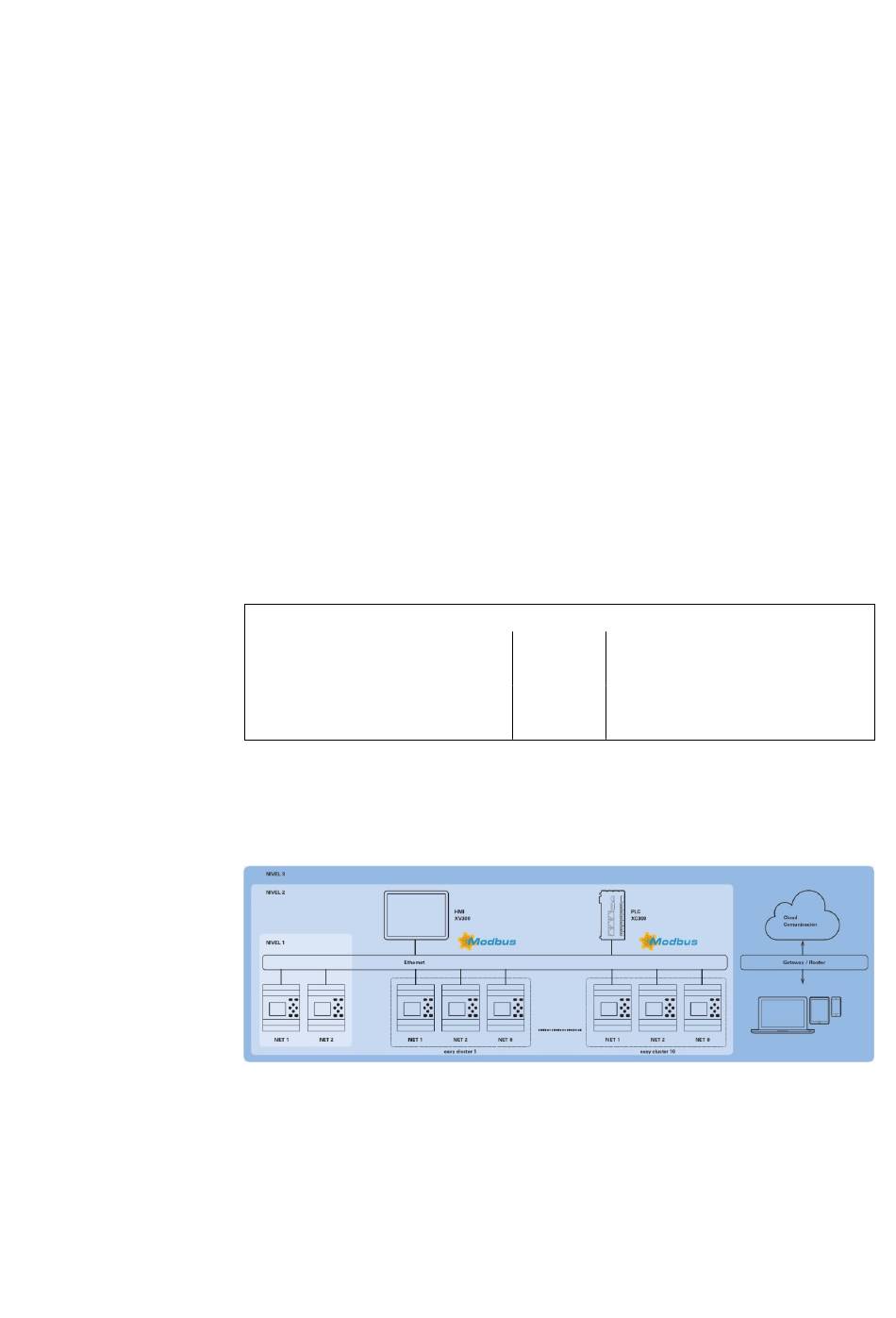

Fig. 277: Sinóptico NET
Todos los aparatos base easyE4 disponen de una interface Ethernet, mediante la cual
puede desarrollarse paralelamente toda la comunicación como servidor web, Modbus-
TCP, correo electrónico, así como la programación del easyE4.
Para poder operar una unión NET, debe existir una conexión Ethernet entre los apa-
ratos, o el aparato y el PC.
easyE4 07/20 MN050009 ES www.eaton.com
Red Ethernet
↑ ↑
NET-ID 8 NET-ID...
Unión NET...
10. Conexión a otros equipos
10.6 Establecer una NET
↑ ↑
NET-ID 1 NET-ID...
Unión NET 10
↑
NET-ID 8
