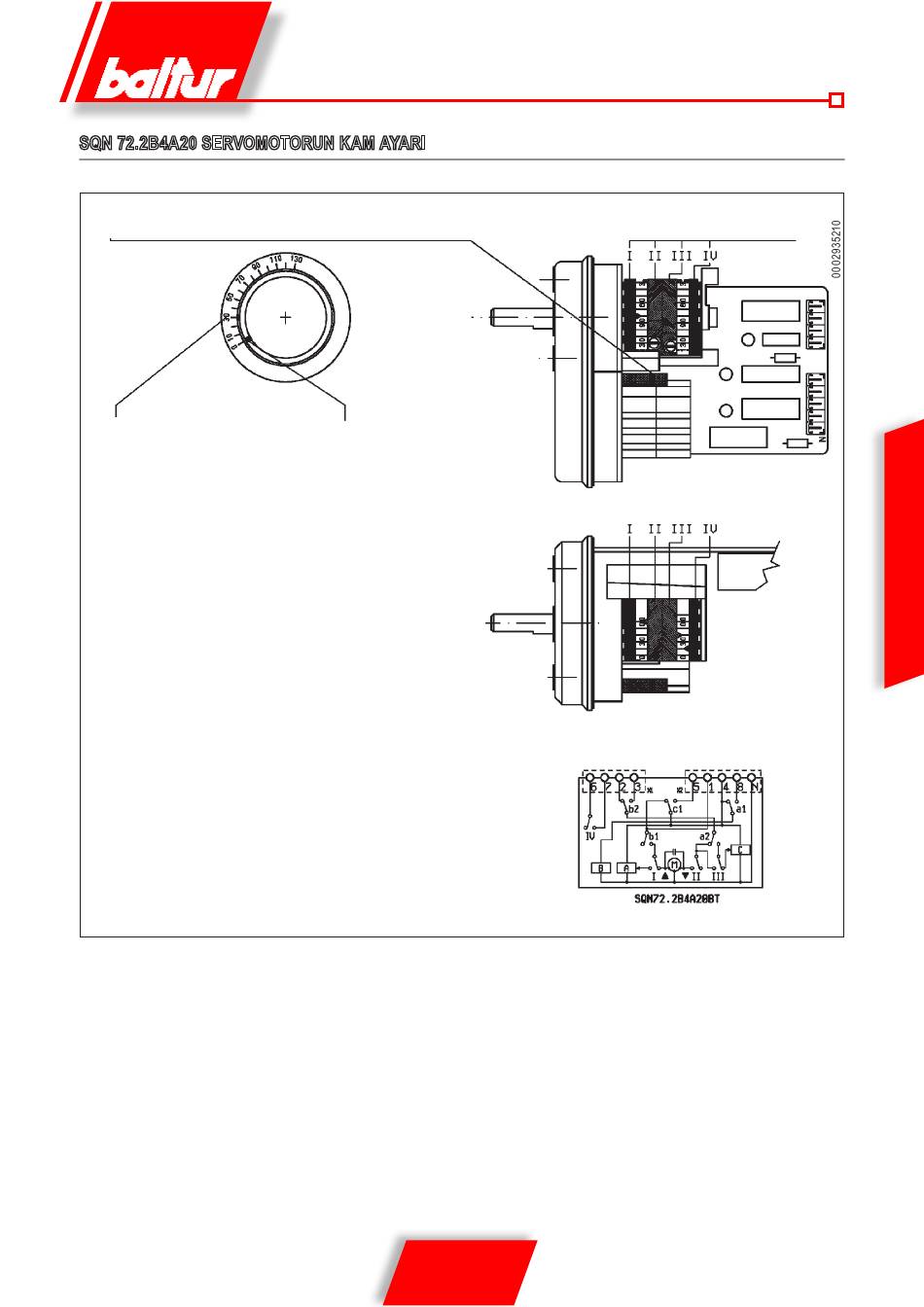

SQN 72.2B4A20 SERVOMOTORUN KAM AYARI
MOTORU KAM MİLİ BAĞLANTISINDAN AYIRMA/BİRLEŞTİRME PİMİ
REFERANS SKALASI
I - İKİNCİ ALEV HAVA AYAR KAMI
(80 DERECE)
II - TAM HAVA KAPAMASI (BRÜLÖR BEKLEME KONUMUNDA İKEN)
(0 DERECE)
III - 1. ALEV HAVA AYARI KAMI
(20 DERECE)
IV - 2. ALEV HAVA AYARI KAMI
(40 DERECE)
Kullanılan kamların ayarını değiştirmek için, ilgili (I, II, III...)
halkaları çevirin. Her bir kamın ait bir ibre vasıtasıyla ilgili referans
skalası üzerinden ayarlanmış olan açısal dönüş gösterilir.
KONUM GÖSTERİM İBRESİ
21 / 22
0006081322_201101
AYARLANABİLİR KAMLAR
