Aplicaciones de descarga
)
Figura 4.11 Circuitos de descarga (interruptor mecánico de desconexión)
4.7.5 Conexión de un dispositivo de descarga al módulo FCM-1
El módulo puede controlar 1 A de corriente. Asegúrese de mantener la corriente total del sistema
dentro de los límites de la fuente de energía. Puede activar el módulo desde la fuente de energía del
panel de control o desde cualquier fuente de energía de 24 VCC regulada y con limitación de
energía que esté aceptada por UL/ULC para la señalización de protección contra incendios. Para
más información, consulte el Documento de compatibilidad de dispositivos.
Energía de 24 VCC
– no reajustable
Dispositivo de descarga de 24 VCC
compatible y aceptado por UL
–
+
Marrón
REL-47K
(Utilizar con código de tipo
Rel Ckt ULC,
o consulte los Requisitos
del circuito 3.)
Nota: Lea el texto para conocer los requisitos del circuito.

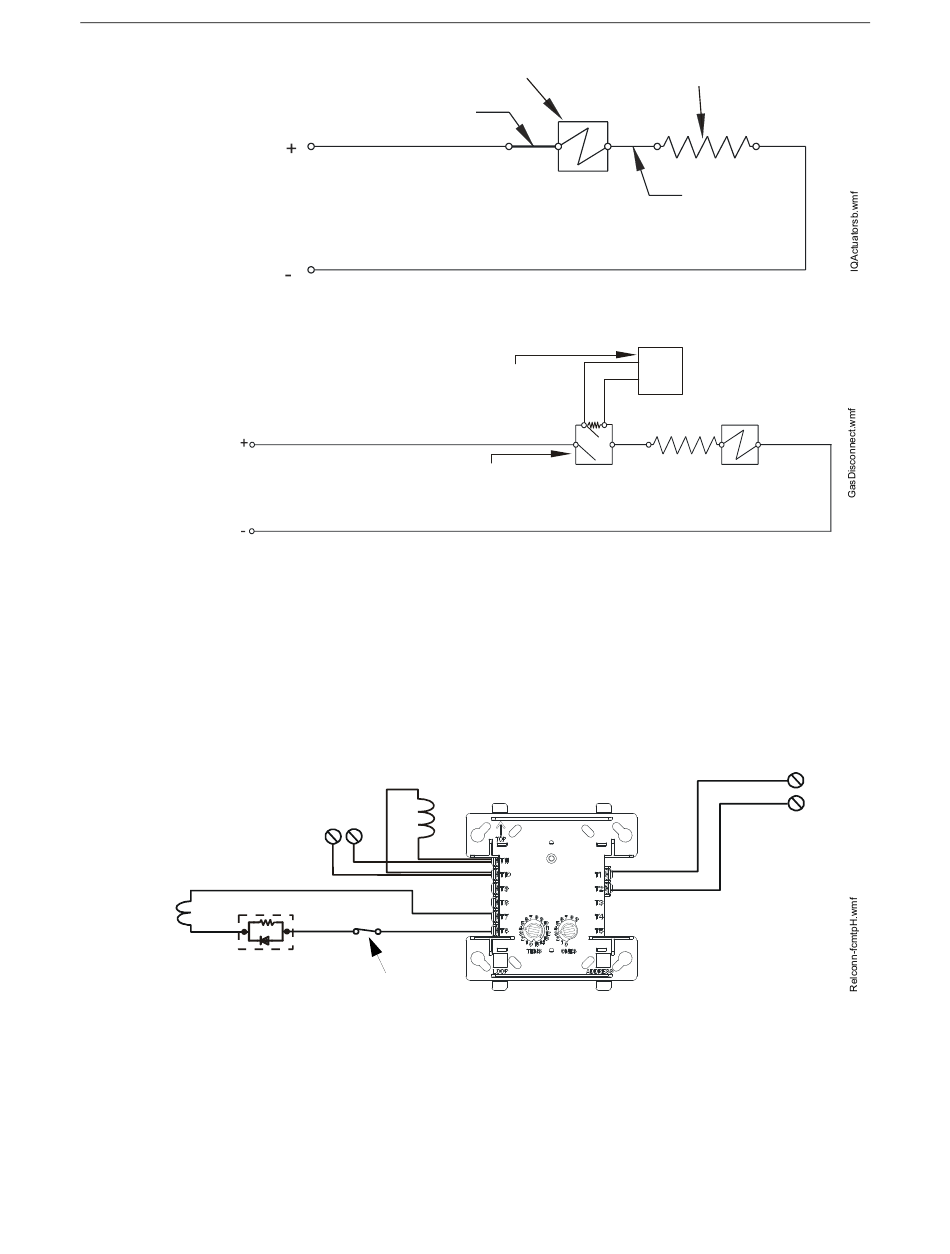

Figura 4.12 Conexión típica de un dispositivo de descarga de 24 VCC a los módulos FCM-1
Manual de instalación de NFS-320/E/C — N.º de pieza 52745SP:J1 08/02/2013
Accionador de
válvula eléctrica de 12 VCC HF
P/N 73327
Azul
Figura 4.10 Circuitos de descarga (opción 3)
Módulo de monitoreo
Interruptor mecánico de desconexión de gas
Observaciones: El interruptor de desconexión debe proporcionar
contactos estacionarios separados para indicar supervisión
Relé de supervisión de
energía (EOLR-1)
+ –
Rojo
Supervisión de N.C.
Contacto del relé
Parte de EOLR-1
Resistor de 21,5 ohms P/N
73606 (incluido con P/N 73327)
Negro
*Si el dispositivo SLC no
coincide con el que está en
esta figura, consulte el
apéndice del manual de SLC,
que contiene cuadros de
conversión de cableado para
módulos tipo V y tipo H.
FCM-1
Aplicaciones
SLC desde FACP
–
+
49
