Conexión de un dispositivo de descarga a los módulos de control de FCM-1 (solo aplicaciones de actualización)
4.7 Conexión de un dispositivo de descarga a los módulos de
control de FCM-1 (solo aplicaciones de actualización)
Conexiones típicas La Figura 4.11 muestra las conexiones típicas para conectar un dispositivo
de descarga a este módulo. Para las aplicaciones ULC, se requiere el dispositivo REL-47K,
consulte el gráfico de Requisitos del circuito, debajo.
Dispositivo de descarga de
24 VCC aceptado por UL
Marrón
REL-47K
(Utilizar con código de tipo
Rel Ckt ULC,
o consulte los Requisitos del
circuito 3.)
Nota: Consulte los Requisitos del circuito, a continuación.
Los dispositivos de uso en aplicaciones de descarga se deben programar como código de tipo RELEASE CIRCUIT o
REL CKT ULC.

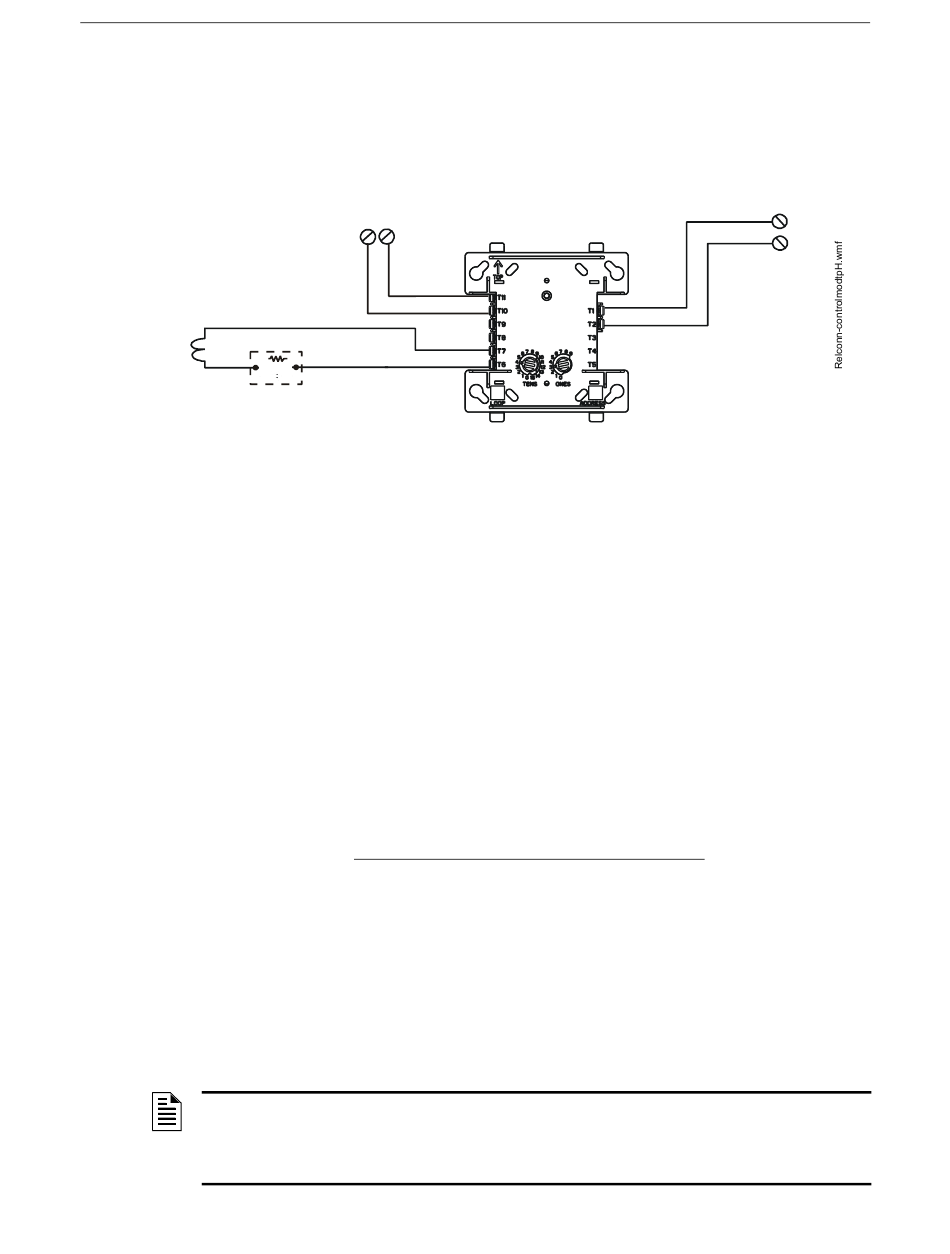

Figura 4.11 Conexión típica de un dispositivo de descarga de 24 VCC a los módulos de control
Requisitos del circuito Cuando conecte un dispositivo de descarga a los módulos de control
FCM-1, observe lo siguiente:
1.
Para las aplicaciones NFPA 13 y 15, desactive el temporizador de impregnación (Soak=0000);
para las aplicaciones NFPA 16, ponga el temporizador de impregnación (0600-0900
segundos). Consulte el Manual de programación de NFS2-3030 para ver las instrucciones
sobre cómo programar el temporizador de impregnación.
2.
Para aplicaciones que utilizan circuitos con limitación de energía:
a) Use un dispositivo de fin de línea (n.° de pieza REL-47K) con los módulos FCM-1. Conecte
el dispositivo de fin de línea tal como se muestra en la Figura 4.11.
b) Todo el cableado de los circuitos de descarga se supervisa para detectar circuitos abiertos y
cortocircuitos.
c) Programe el circuito de descarga para el código de tipo
3.
Para aplicaciones que no requieren circuitos con limitación de energía:
a) No se necesitan dispositivos de fin de línea (n.° de pieza REL-47K); sin embargo, no se
supervisa el circuito del dispositivo de descarga en busca de cortocircuitos.
b) No se puede utilizar un cable con limitación de energía para conectar un circuito de
dispositivo de descarga.
c) Mantenga un espacio de 0.25 pulgadas (6.35 mm) entre el cableado del dispositivo de
circuito de descarga sin limitación de energía y cualquier cableado de circuito con
limitación de energía.
d) En aplicaciones sin limitación de energía, programe el circuito de descarga para el código de
tipo
NOTA: Según la 9
descarga debe haber una señal de supervisión en el panel. Utilice un módulo de monitoreo para
monitorear los contactos secos del interruptor. Consulte la figura 4.12. Consulte el Manual del
SLC para ver la información de cableado detallada.
Manual de instalación de NFS2-3030/E — N.º de pieza 52544SP:K1 07/09/2013
Energía de 24 VCC
no reajustable
–
+
Rojo
FCM-1
.
RELEASE CKT
na
edición de UL 864, siempre que se desconecte físicamente un circuito de
SLC desde FACP o
*Si el dispositivo SLC no
coincide con el que está en
esta figura, consulte el
apéndice del manual de SLC,
que contiene cuadros de
conversión de cableado para
módulos tipo V y tipo H.
FCM-1
REL CKT ULC
Aplicaciones
LCM/LEM
–
+
.
57
