Instalación de las tarjetas opcionales
3. Si fija una segunda tarjeta opcional,
utilice los separadores de esta para
asegurar la primera tarjeta; después
coloque la segunda tarjeta sobre los
separadores. Se incluyen dos medidas
de separadores con las tarjetas
opcionales; escoja los separadores
que dejen espacio suficiente para el
sistema electrónico en la tarjeta
opcional inferior.
4. Ajuste la tarjeta opcional superior con
cuatro tornillos #4-40
(suministrados).
5. Fije nuevamente el KDM-R2.
PRECAUCIÓN:
!
Es fundamental asegurar todos los orificios de montaje del NFS-320/E/C con un tornillo o separador
para garantizar la continuidad de la conexión a tierra.
NOTA: Es aconsejable cablear en campo el lazo del SLC antes de instalar las tarjetas
opcionales y realizar las conexiones eléctricas en la primera tarjeta opcional antes de instalar una
segunda tarjeta opcional adelante de esta.
Instalación de un módulo transmisor TM-4
El TM-4 tiene limitación de energía. Las conexiones se realizan en la salida no reajustable del
TB10 y en el modo ACS del TB11 EIA-485. Para obtener detalles de la instalación, consulte el
documento de instalación del módulo transmisor TM-4.
Módulo de comunicaciones de red
Si conecta en red dos o más paneles de control o anunciadores de control de red, cada unidad
requiere un Módulo de comunicaciones de red (NCM) o un Módulo de comunicaciones de red de
alta velocidad (HS-NCM); cada una está disponible en versión cable y fibra. Las versiones en cable
y/o fibra del NCM o HS-NCM pueden instalarse en cualquier posición estándar de la tarjeta
opcional (consulte la Sección 3.4, "Instalación de las tarjetas opcionales"); la posición por defecto
es inmediatamente a la derecha del panel de control.
1. Monte el NCM/HS-NCM en la posición seleccionada y atorníllelo firmemente.
2. Conecte el J1 en el panel de control al J3 en el NCM o J6 del HS-NCM usando el cable de red
suministrado (n.° de pieza 75556) como se describe en el Documento de instalación del NCM
y en el Documento de instalación del HS-NCM. No conecte dos NCM/HS-NCM mediante
puertos NUP ("NUP a NUP").
Manual de instalación de NFS-320/E/C — N.º de pieza 52745SP:J1 08/02/2013

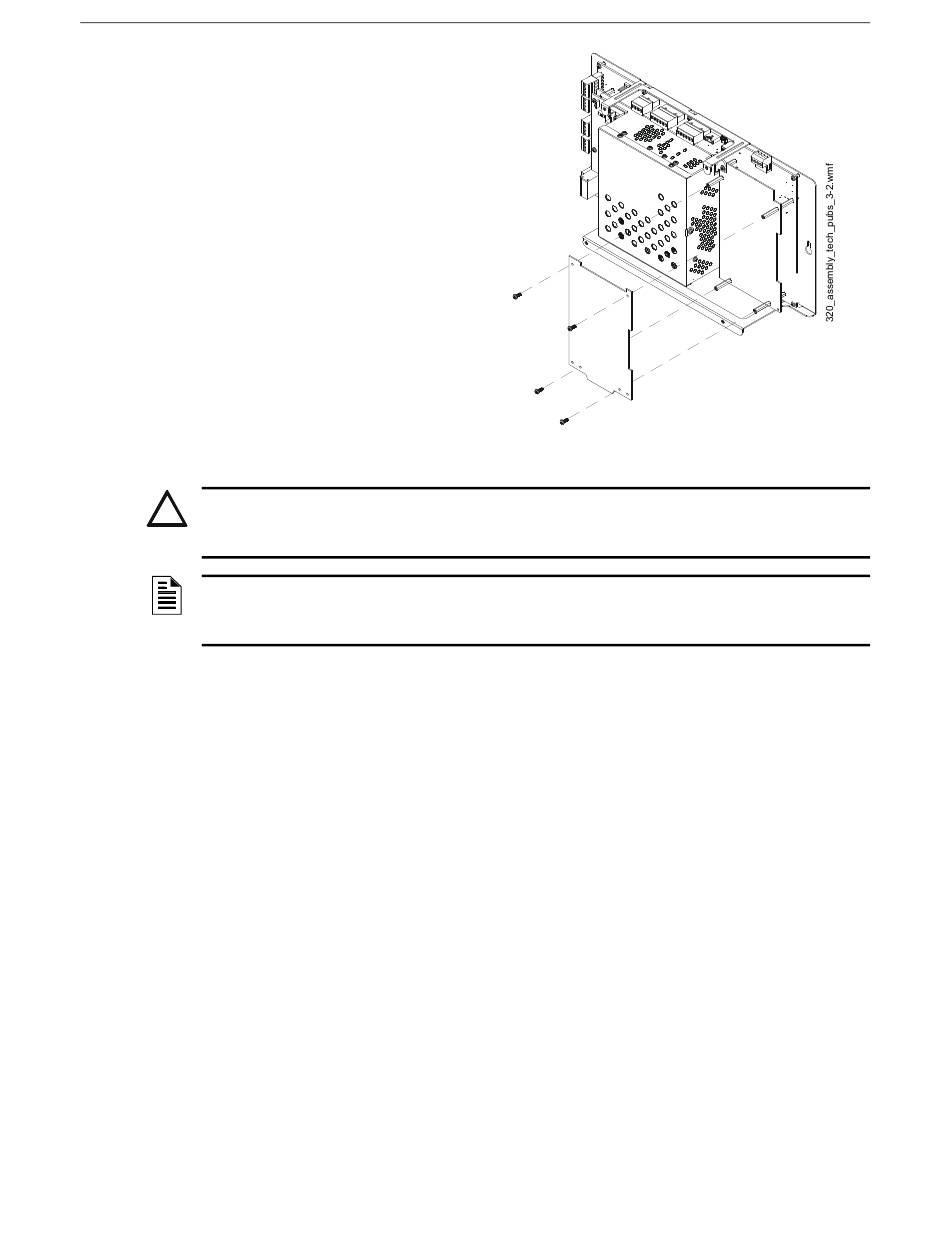

Figura 3.3 Instalación de las tarjetas
opcionales
Instalación
23
