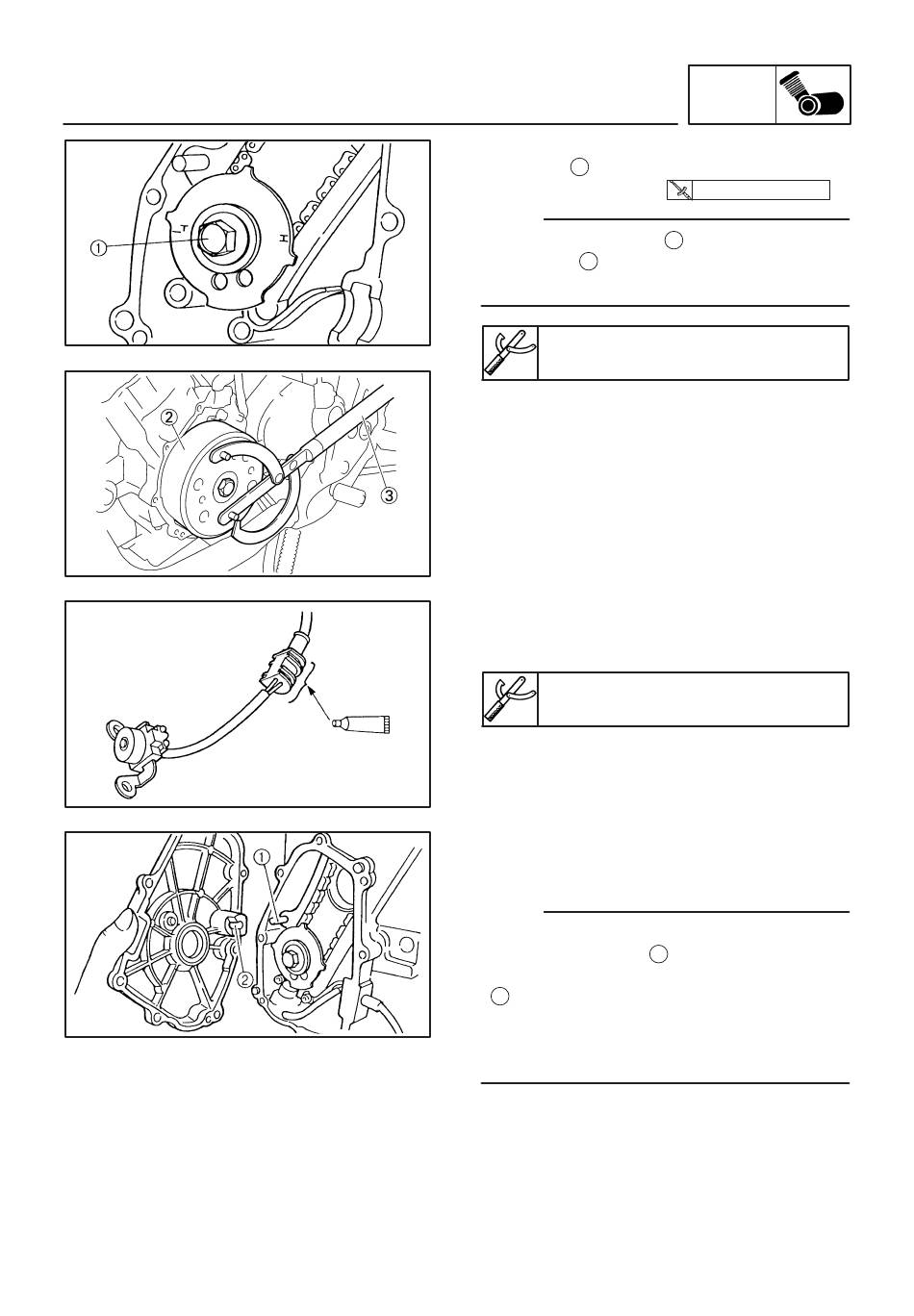

BOBINA CAPTADORA
2. Apriete:
S el perno 1 del rotor de la bobina captadora
NOTA:
Mientras sujeta el rotor 2 del generador con la
herramienta 3 de sujeción del rotor, apriete el
perno del rotor de la bobina captadora.
Herramienta de sujeción del rotor
90890-01235
3. Aplique:
S el sellador
(en el pasahilos de la bobina captadora)
Aglomerante Yamaha N_ 1215
90890-85505
4. Instale:
S la tapa del rotor de la bobina captadora
S el soporte del cable de la bobina captadora
NOTA:
S Al instalar la tapa del rotor de la bobina captado-
ra, alinee el pasador 1 de la guía de la cadena
de distribución (lado de admisión) con el orificio
2 de la tapa del rotor de la bobina captadora.
S Apriete los pernos de la tapa del rotor de la bobi-
na captadora por etapas y siguiendo una se-
cuencia cruzada.
5-35
ENG
60 Nm (6,0 mSkg)
