C RTER DE ACEITE Y BOMBA DE ACEITE
EAS00362

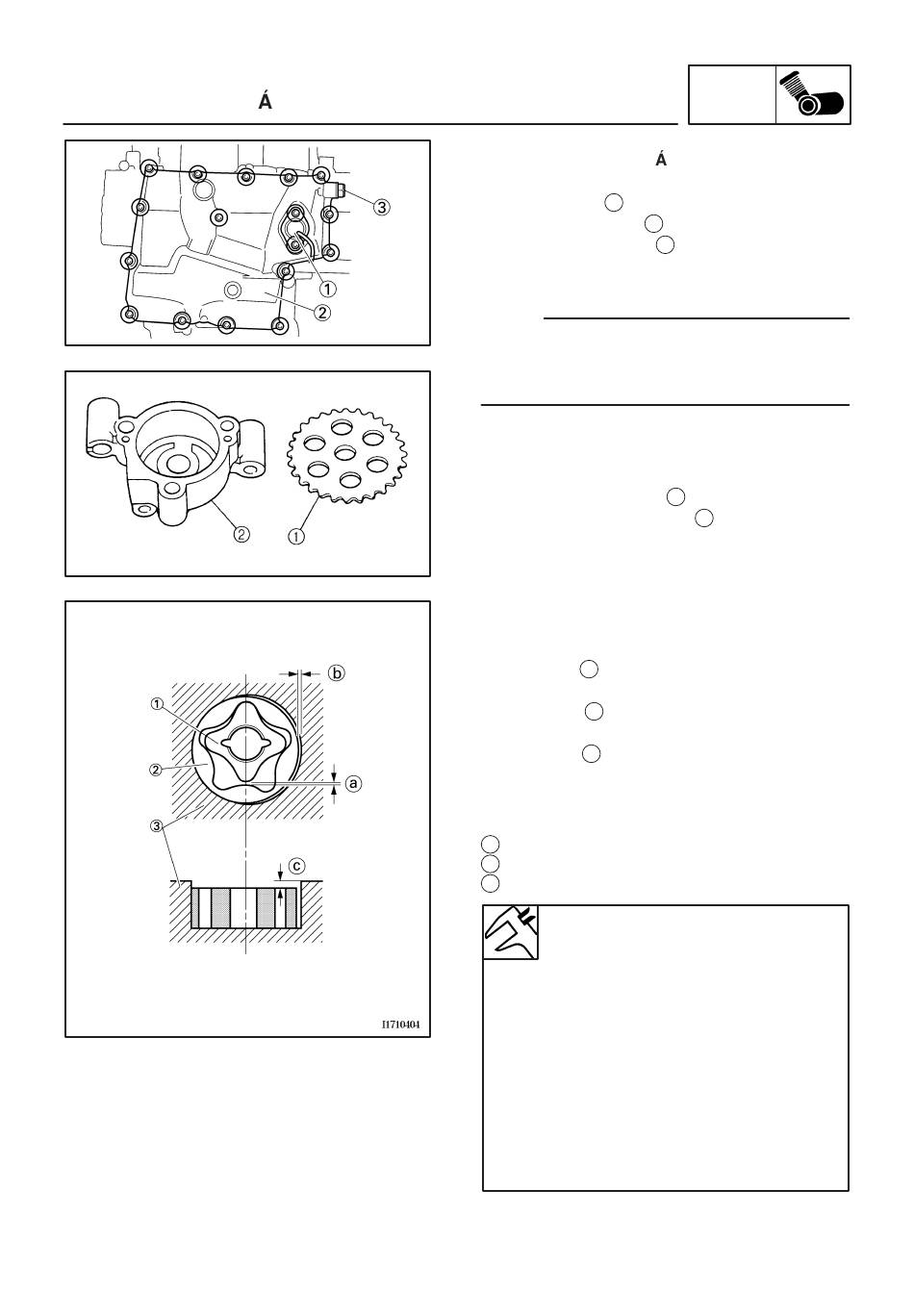

DESMONTAJE DEL C RTER DE ACEITE

1. Desmonte:
S el interruptor 1 del nivel de aceite
S el cárter de aceite 2
S el perno de drenaje 3 del aceite del motor
S la junta
S las clavijas
NOTA:
Afloje cada perno 1/4 de vuelta cada vez, por eta-
pas y siguiendo una secuencia cruzada. Después
de haberlos aflojado completamente, sáquelos.
EAS00364
INSPECCIÓN DE LA BOMBA DE ACEITE
1. Compruebe:
S el engranaje impulsor 1 de la bomba de aceite
S el engranaje impulsado 2 de la bomba de
aceite
S el alojamiento de la bomba de aceite
S la tapa del alojamiento de la bomba de aceite
Grietas/daños /desgaste ! Reemplace la(s)
pieza(s) defectuosa(s).
2. Mida:
S la holgura a entre las puntas del rotor interno y
del rotor externo
S la holgura b entre el rotor externo y el aloja-
miento de la bomba de aceite
S la holgura c entre el alojamiento de la bomba
de aceite y los rotores interno y externo
Fuera de los límites especificados ! Reem-
place la bomba de aceite.
1 Rotor interno
2 Rotor externo
3 Alojamiento de la bomba de aceite
Holgura entre las puntas del rotor
interno y del rotor externo
0,09 X 0,15 mm
<Límite>: 0,23 mm
Holgura entre el rotor externo y el
alojamiento de la bomba de aceite
0,03 X 0,08 mm
<Límite>: 0,15 mm
Holgura entre el alojamiento de la
bomba de aceite y los rotores
interno y externo
0,06 X 0,11 mm
<Límite>: 0,18 mm
3. Compruebe:
S el funcionamiento de la bomba de aceite
Abrupto ! Repita los pasos (1) y (2) o reempla-
ce la(s) pieza(s) defectuosa(s).
