3.2.2 Bornes de Potencia

d) modelos de las mecánicas 6 y 7
para 220-230V y 380 - 480V
ENERGIZACION / PUESTA EN MARCHA

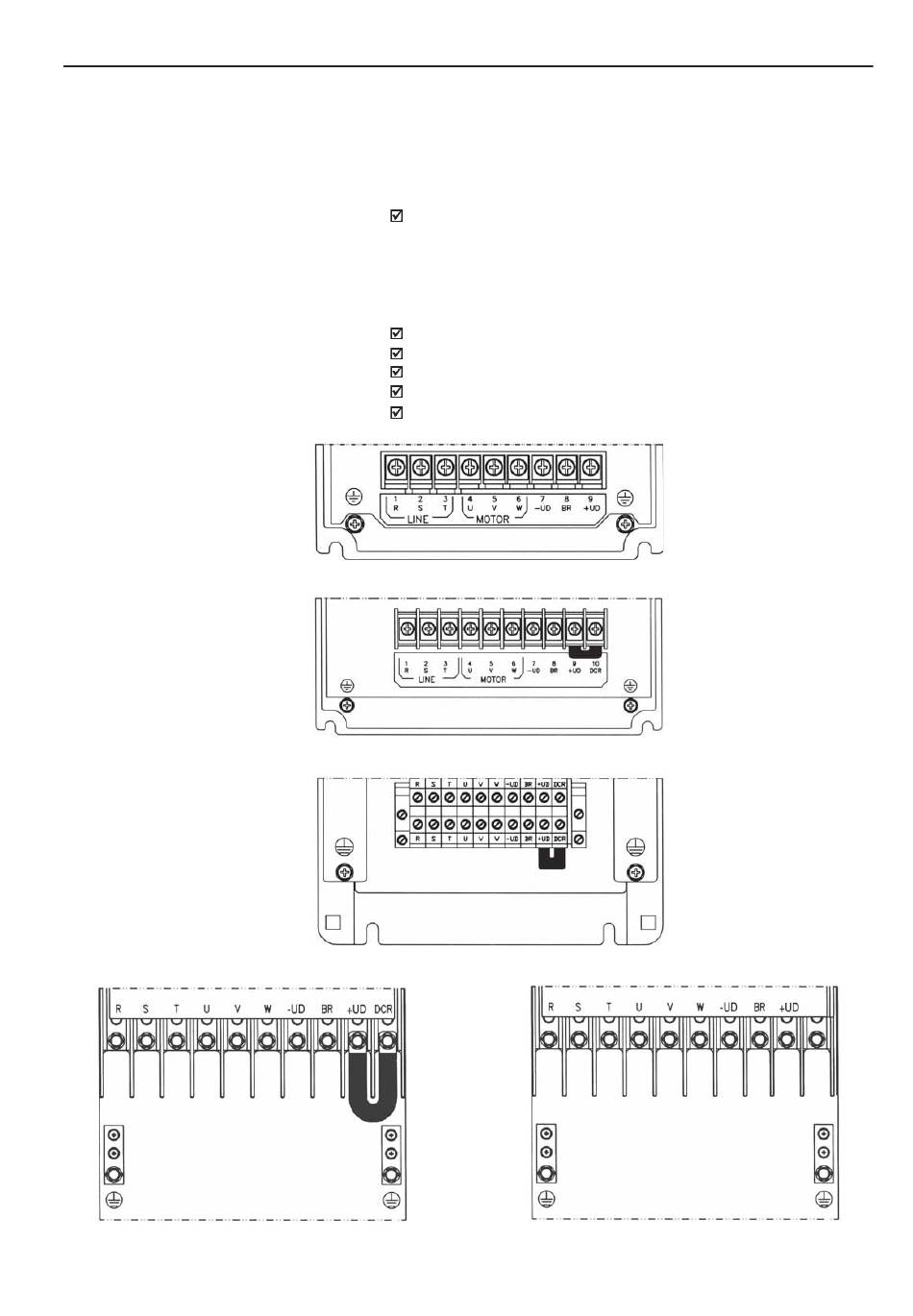

Los bornes de conexión de potencia pueden asumir tamaños y
configuraciones diferentes dependiendo del modelo del convertidor
como puede ser observado en la Figura 3.9.
Terminales:
R, S y T : Red de alimentación CA
Los modelos hasta 10 A (inclusive) en la tensión 220-230 V pueden
operar en 2 fases (operación monofásica) sin reducción de la
corriente nominal. La tensión de alimentación CA en este caso
puede ser conectada en 2 cualesquier de los 3 terminales de
entrada
U, V y W: Conexión para el motor
-UD: Polo negativo de la tensión del circuito intermediario (link CC)
BR: Conexión para resistencia de frenado
+UD: Polo positivo de la tensión del circuito intermediario (link CC)
DCR: Conexión para inductor del link CC externo (opcional)
a) modelos del tamaño 1
b) modelos del tamaño 2
c) modelos de los tamaños 3, 4 y 5
e) modelo de la mecánica 7
para 500-600V
