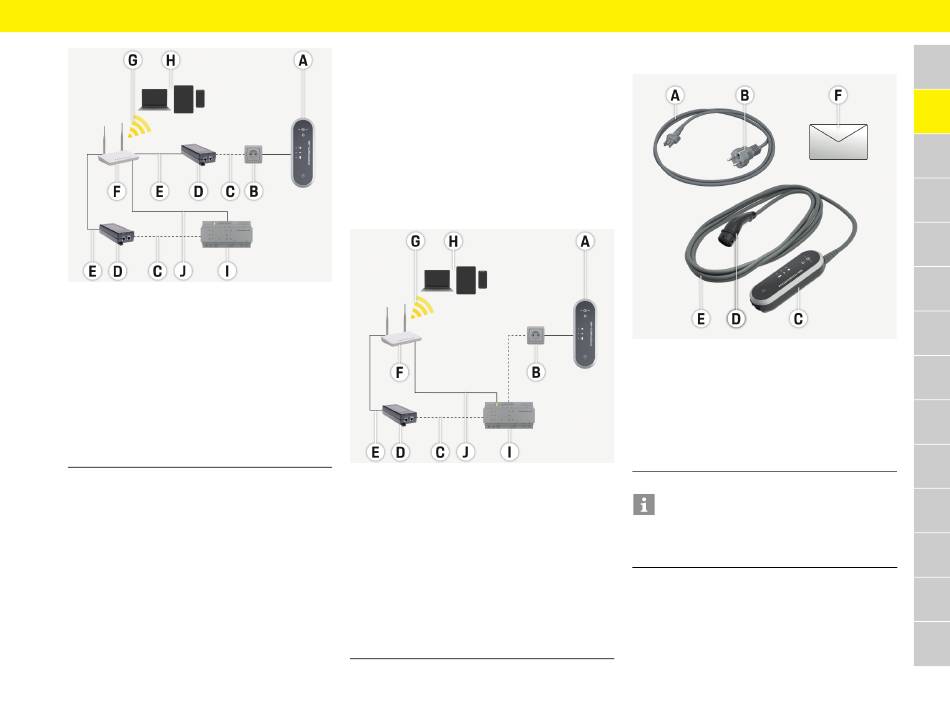

Fig. 3: Chargeur et gestionnaire d'alimentation connectés
par l'intermédiaire d'un routeur (exemple d'application)
A Porsche Mobile Charger Plus
B Prise électrique
C Connexion réseau par Communication PowerLine (CPL)
D Adaptateur PLC
E Connexion réseau par Ethernet
F Routeur
G Wi-Fi
H Dispositif mobile
I Gestionnaire d'alimentation
J Connexion réseau par Ethernet (alternative)
Option 4: Chargeur et gestionnaire
d'alimentation directement connectés par CPL
Étant donné que le gestionnaire d'alimentation est
doté d'un adaptateur CPL intégré, le chargeur et le
gestionnaire d'alimentation peuvent aussi être
connectés directement par CPL. Le gestionnaire
d'alimentation se connecte ensuite de nouveau au
routeur par Wi-Fi, CPL ou Ethernet.
Comme avec les options 2 et 3, votre dispositif
mobile peut accéder à l'application Web du
gestionnaire d'alimentation (et au chargeur) par
l'intermédiaire du routeur.
Le chargeur peut toujours être utilisé à l'aide de ses
boutons ou de l'application Web du chargeur.
Cependant, les réglages de la limite de courant de
recharge du gestionnaire d'alimentation sont
outrepassés.
f Consultez le chapitre «Ajout d'un gestionnaire
d'alimentation» à la page 38.
f Consultez le chapitre «Établissement d'une
connexion avec le chargeur» à la page 38.
Fig. 4: Chargeur et gestionnaire d'alimentation directement
connectés par l'intermédiaire d'une CPL (exemple
d'application)
A Porsche Mobile Charger Plus
B Prise électrique
C Connexion réseau par Communication PowerLine (CPL)
D Adaptateur PLC
E Connexion réseau par Ethernet
F Routeur Wi-Fi
G Wi-Fi
H Dispositif mobile
I Gestionnaire d'alimentation
J Connexion réseau par Ethernet (alternative)
Directives d'utilisation
Étendue de la fourniture
Fig. 5: Étendue de la fourniture
A Câble d'alimentation (fixé au module de commande ou
amovible, selon le pays)
B Fiche de raccordement au réseau électrique
C Module de commande
D Prise de courant du véhicule (prise du véhicule),
selon le pays (prise de type 2 illustrée ici)
E Câble du véhicule (fixé au module de commande)
F Lettre contenant les données d'accès
Information
Composants en option: Plusieurs installations
murales sont disponibles pour le chargeur en fonction
des pays, p. ex., installation murale de base.
