– Não instale o suporte para parede em estábulos,
locais de criação de animais ou locais em que
houver gases de amônia. Não opere o carregador
nesses locais.
– Instale o suporte para parede em uma
superfície lisa.
– Para garantir a fixação segura, verifique
a condição da parede antes de instalar.
– Instale o suporte para parede de maneira que não
fique próximo a locais de passagem e os cabos de
carregamento não fiquem no caminho.
– Instale o suporte para parede de forma que
a distância entre o conector e o soquete não
excedam o comprimento do cabo de
alimentação disponível.
– Instale o prendedor do conector o mais
perto possível da posição preferida para
estacionamento do veículo. Leve em conta
a orientação do veículo.
– A distância da tomada elétrica até o piso e o forro
deverá ser selecionada em conformidade com as
normas e regulamentações nacionais, de forma
que o uso confortável seja assegurado.
– É recomendável a instalação de um dispositivo
de corrente residual na conexão.
f Consulte o capítulo "Instruções de segurança"
na página 78.
Ferramentas necessárias
– Nível de bolha de ar
– Furadeira elétrica ou de martelo
– Chave de fenda
Instalando o suporte para parede

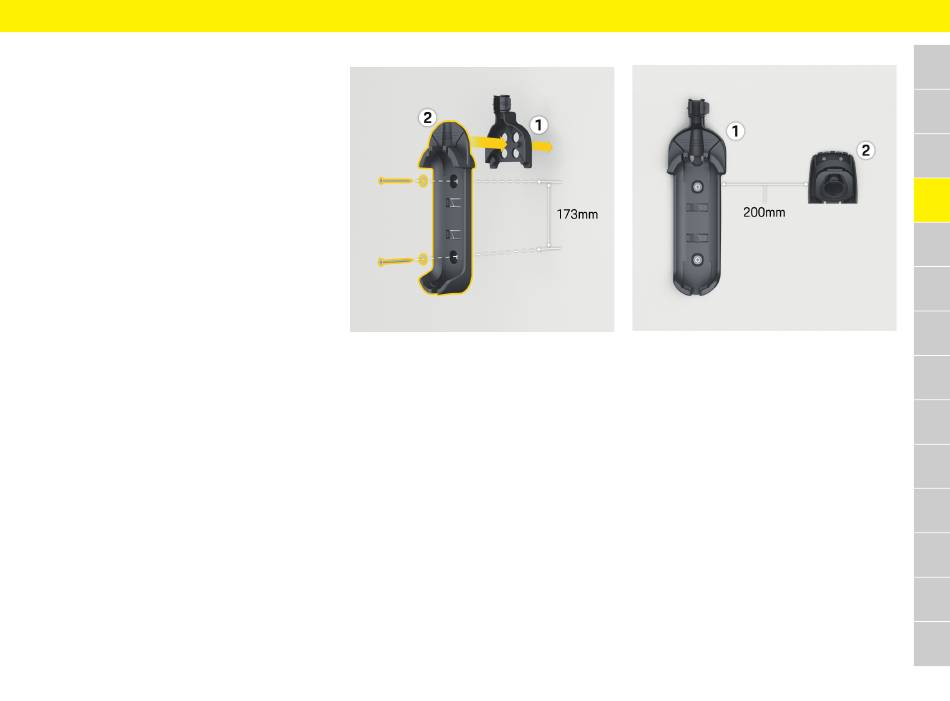

Fig. 13: Dimensões de perfuração
1. Marque os furos na parede.
2. Perfure os furos para a montagem e insira os
conectores de parede.
3. Pressione o suporte para parede 2 pela parte
da frente na passagem do cabo 1.
4. Parafuse o suporte para parede na parede.
Instruções de instalação
Instalando o prendedor do conector
Fig. 14: Distância do suporte de parede até o prendedor
do conector
Durante a instalação do prendedor do conector,
mantenha uma distância de 200 mm do suporte
para parede.
