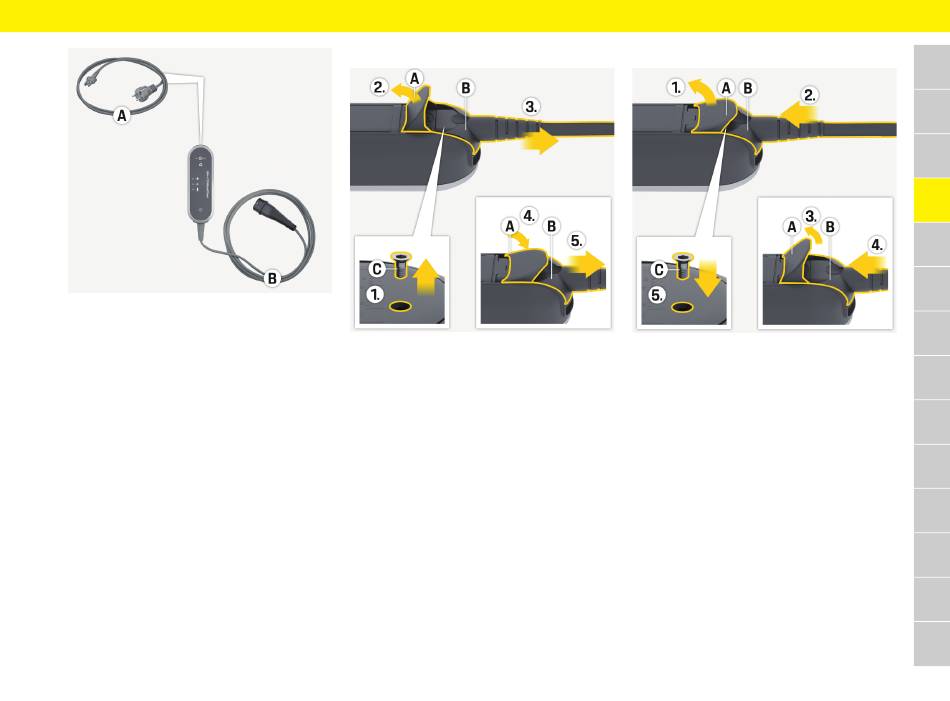

Fig. 6: Conexões na unidade de comando
O cabo de alimentação A é removido e introduzido
na parte superior da unidade de comando.
Desconectando o cabo de alimentação
Fig. 7: Desconectando cabos
b O carregamento da bateria de alta tensão foi
finalizado e o cabo do veículo foi removido da
porta de carga do veículo.
b O conector foi desconectado da tomada elétrica.
1. Remova o parafuso C utilizando uma ferramenta
adequada.
2. Abra completamente a tampa A.
3. Puxe o conector B até sentir a resistência
pela primeira vez.
4. Feche a tampa A até cerca de 15 graus
(a tampa pode encostar no conector B).
5. Puxe o conector B completamente.
Manual de operação
Prendendo o cabo de alimentação
Fig. 8: Fixando os cabos e conectores
1. Abra a tampa A cerca de 15 graus (somente até
o conector B encaixar na unidade de comando).
2. Insira o conector B na unidade de comando até
sentir a resistência pela primeira vez.
3. Abra completamente a tampa A.
4. Empurre o conector B completamente.
5. Feche completamente a tampa A e fixe com
o parafuso C.
