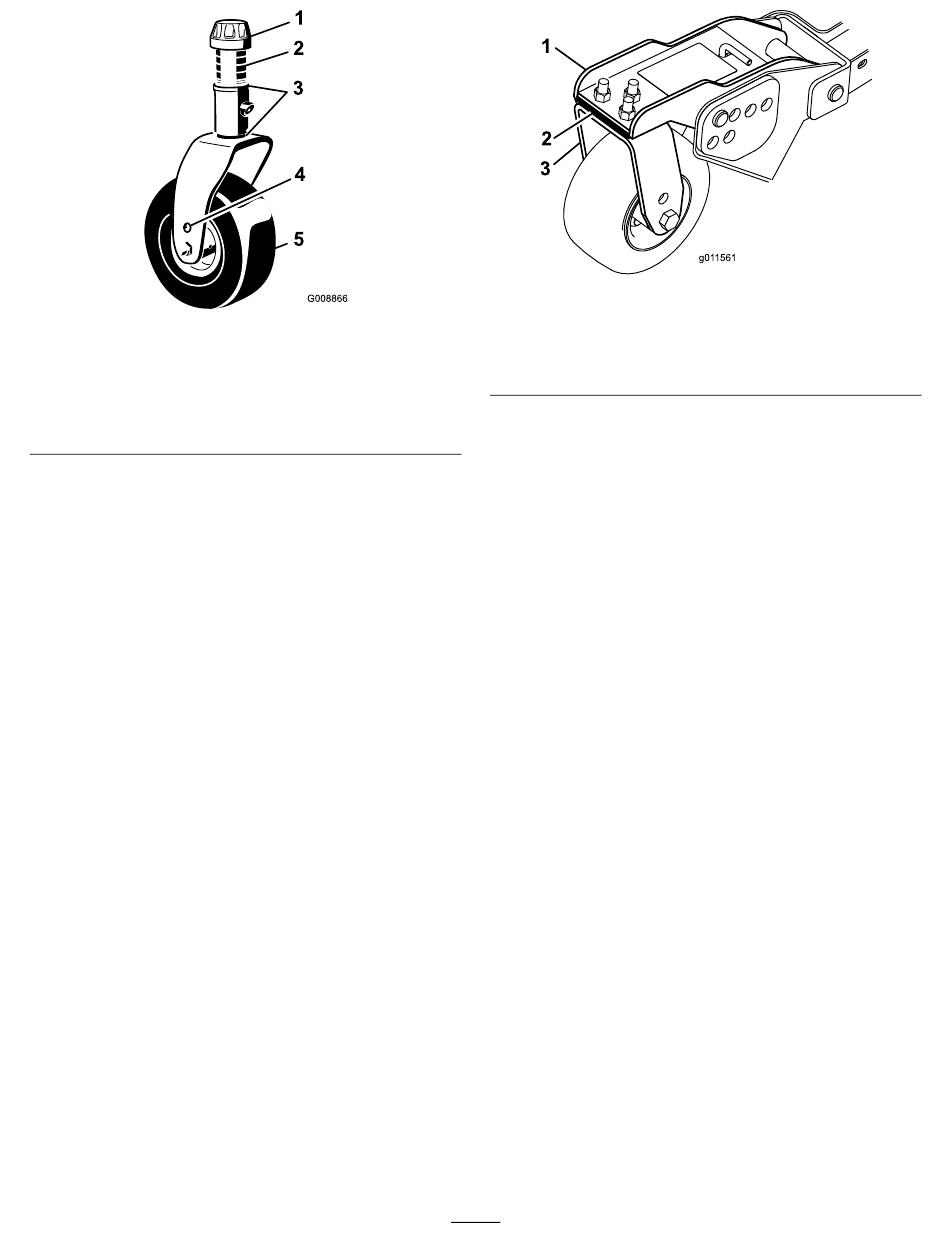

Figura 29
1. Casquillo tensor
2. Espaciadores
3. Suplementos
Configuración de las carcasas de
corte laterales
1. Gire la cuchilla de cada eje hasta que los
extremos estén orientados hacia adelante y
hacia atrás.
2. Mida desde el suelo hasta la punta delantera del
filo de corte.
3. Ajuste los suplementos de 3 mm de las
horquillas de las ruedas giratorias delanteras
hasta que la altura de corte se corresponda con
la marca de la pegatina
Nota:
Para el eje de la cuchilla exterior
solamente, consulte
la carcasa de corte (página
4. Taladro de montaje
superior del eje
5. Rueda giratoria
(Figura 30).
Ajuste de la inclinación de
79).
g008866
1. Brazo de la rueda giratoria
delantera
2. Suplementos
Igualar la altura de corte de las
carcasas del cortacésped
1. Alinee de lado a lado la cuchilla del eje exterior
de ambas carcasas de corte laterales.
2. Mida desde el suelo hasta la parte delantera del
filo de corte de ambas unidades, y compare las
dimensiones.
Nota:
La diferencia entre las medidas debe ser
de 3 mm o menos.
3. Añada o retire suplementos de 3 mm según sea
necesario en las ruedas giratorias laterales.
4. Vuelva a comprobar las medidas entre los
extremos exteriores de ambas carcasas de
corte laterales y haga los ajustes necesarios.
Comprobación de los
interruptores de seguridad
Intervalo de mantenimiento: Cada vez que se utilice
La máquina tiene interruptores de seguridad en el
sistema eléctrico. Estos interruptores deshabilitan la
tracción o la TDF al levantarse del asiento. Aunque el
motor sigue funcionando si se desengrana el mando
de la TDF y se suelta el pedal de tracción, apague el
motor antes de levantarse del asiento.
1. Conduzca la máquina lentamente a una
zona amplia y despejada. Baje la carcasa
de corte, pare el motor y ponga el freno de
estacionamiento.
2. Siéntese en el asiento y pise el pedal de
tracción. Intente arrancar el motor. El motor no
debe arrancar. Si el motor se arranca, hay un
31
Figura 30
3. Horquilla de la rueda
giratoria delantera
o diariamente
g011561
