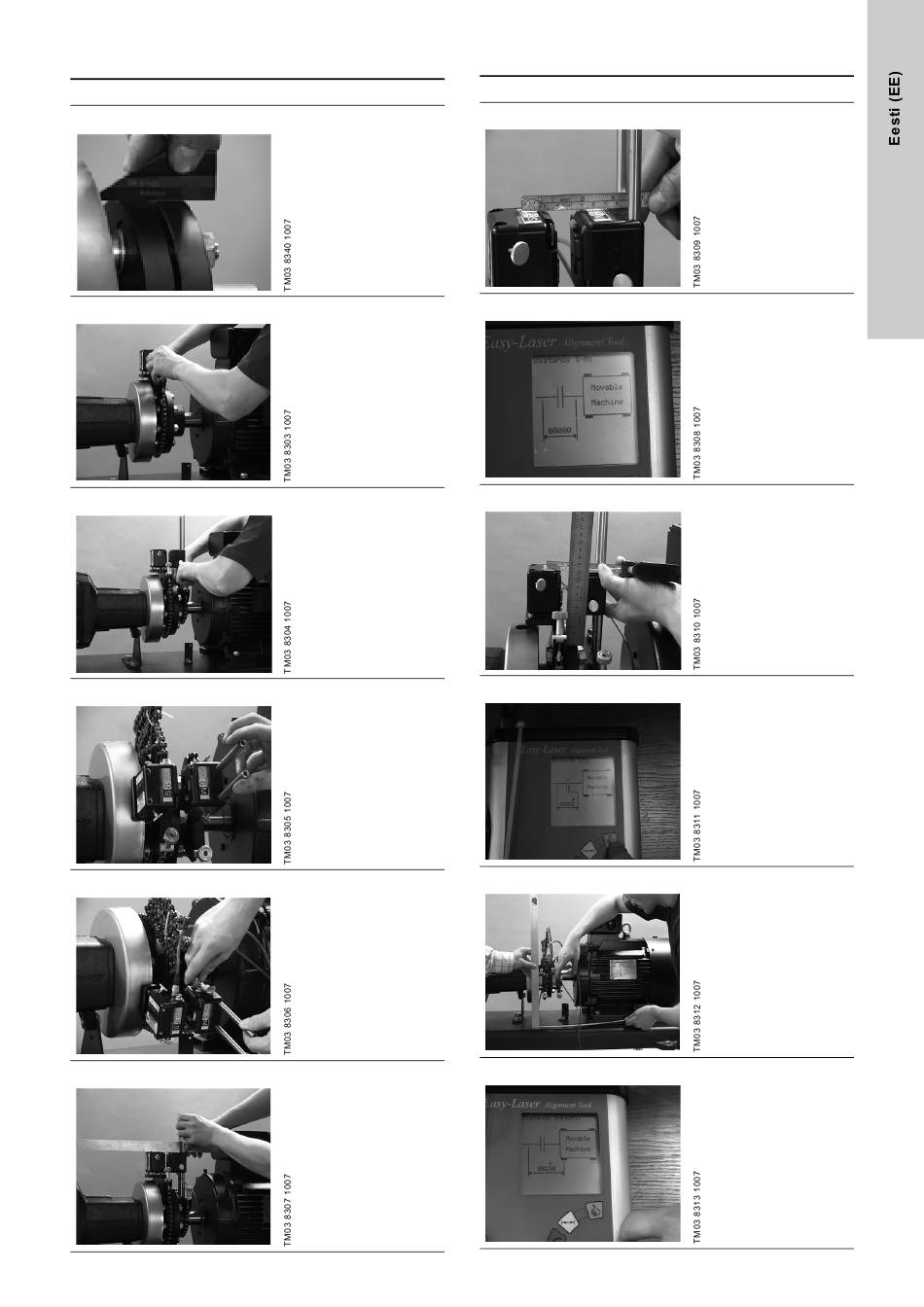

Pumba ja mootori joondamine laserseadmega
Samm
9
10
11
12
13
14
Tegevus
Teostage pumba ja
mootori jäme
joondamine ning
pingutage alusraami
kruvisid õige
pöördemomendiga.
Vaata tabelit
Pingutusmomendid
leheküljel 153.
Kinnitage üks
laserkronstein
pumbaliitmiku külge.
Kinnitage teine
laserkronstein mootori
siduri külge.
Paigaldage laserseade
S, statsionaarne,
statsionaarsele osale ja
laserseade M, liikuv,
liikuvale osale.
Ühendage
laserseadmed
omavahel ja ühendage
üks laserseade
juhtimisplokiga.
Veenduge, et
laserseadmed on samal
kõrgusel.
Samm
15
16
17
18
19
20
Tegevus
Mõõtke laserseadmetel
olevate valgete joonte
vahekaugus.
Sisestage vahekaugus.
Mõõtke kaugus S
seadme ja
liitmikevahelise pilu
keskkoha vahel.
Sisestage vahekaugus.
Mõõtke kaugus S
seadmest kuni mootori
esimese poldini.
Sisestage vahekaugus.
