1.2 Notice d'installation et de
fonctionnement en lien
En plus de cette notice, observer la notice d'installa-
tion et de fonctionnement suivante :
• NK, NKG
code article 96646512.
Pour les versions spécifiques, observer la notice
d'installation et de fonctionnement appropriée :
•
NKG - garniture double (dos à dos)
code article 97527932
• NKG - garniture double (en tandem)
code article 97527931.
2. Présentation du produit
2.1 Pompes NK, NKG à arbre nu
Les pompes à arbre nu NK, NKG certifiées ATEX
sont fournies avec un marquage ATEX similaire aux
pompes NK, NKG certifiées ATEX. Voir paragraphe
2.5

Identification.

La notice d'installation et de fonctionnement men-
tionnée au paragraphe 1.2
pompes à arbre nu NK, NKG certifiées ATEX.
2.2 Usage prévu
Les pompes conviennent à une utilisation en zones
classifiées par la directive 2014/34/EU. En cas de
doute, consulter les normes mentionnées ci-dessus
ou contacter Grundfos.
Les pompes ne doivent être utilisées que selon les
spécifications indiquées dans le livret technique.
2.3 Liquides pompés
Les pompes sont destinées à pomper des liquides
propres, non épais, ne contenant aucune particule
solide, ni fibre.
2.4 Documentation sur la protection
antidéflagrante
La combinaison des pompes NK, NKG et de tous les
équipements de surveillance doit être détaillée dans
le document de protection antidéflagrante conformé-
ment à la directive 2014/34/EU. La responsabilité
revient à l'installateur/au propriétaire.
2.5 Identification
2.5.1 Plaque signalétique
La plaque signalétique située sur la tête de pompe
indique les détails suivants :
• données de la pompe standard
• données du marquage ATEX, pos. 1 et 2.
94
s'applique également aux
0.57
Type MEI
p
NK 125-250/220 A1-F-K-E-BQQE
98295826 P4 1902 0001
Model
II 2G Ex h IIC T4...T3 Gb
10000238284 X
Tech. file
16/120
p/t
bar/ C Made in
MAX
221.8 /h H 13.2
3
Q m
1

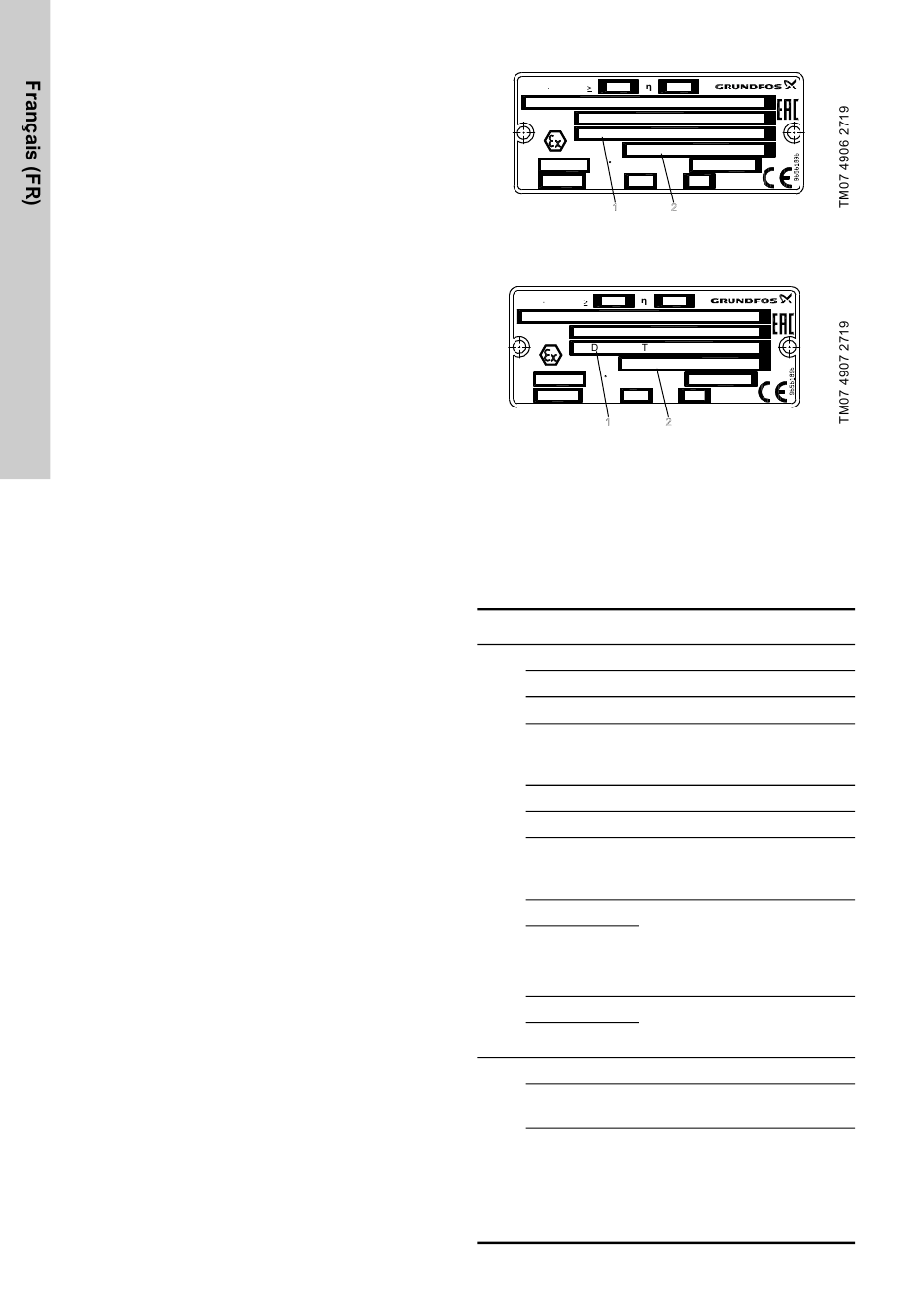

Fig. 1 Plaque signalétique des pompes NK à
garniture simple certifiées ATEX
0.51
Type MEI
p
NKG 100-65-250/238 H2-F-N-E-BQQE
98844481 P4 1902 0001
Model
II 2 Ex h IIIC 125 °C Db
10000238284 X
Tech. file
16/120
bar/ C Made in
p/t
MAX
134.4 /h H 68.6 m n 2960
Q 3
m
1
Fig. 2 Plaque signalétique des pompes NKG à
garniture simple certifiées ATEX
Les données du marquage ATEX se réfèrent unique-
ment à la partie de la pompe comprenant l'accouple-
ment. Le moteur possède sa propre plaque signalé-
tique.
Positions liées à la certification ATEX sur la plaque
signalétique de la pompe :
Pos. Description
1 Classement ATEX
II Groupe d'équipement
2, 3 Catégorie d'équipement
Environnement :
G Gaz ou vapeurs
P Poussières inflammables
Ex Protection antidéflagrante
h Type de protection
Groupe environnement :
II C Gaz ou vapeurs
III C Poussières inflammables
T4...T3 Température de surface
maximale selon la norme
80079-36. Plage de tempé-
T125 °C
rature ou température spéci-
fique.
Gb EPL
(niveau de protection de
Db
l'équipement)
2 Numéro fichier technique
Numéro du fichier tech-
10000238284
nique stocké sur DEKRA
La lettre "X" indique que
l'équipement fait l'objet de
conditions spéciales pour
X
une utilisation sécurisée.
Les conditions sont men-
tionnées dans ce document.
