9. Щоб запобігти неналежному використанню
стаціонарної розподільної коробки A,
закривайте її кришкою B.
Стаціонарне підключення до
будинкової електропроводки
(три фази)
Інформація
Стаціонарна розподільна коробка не входить
до комплекту постачання. Вона потрібна для
належного встановлення чи підключення
з'єднувального кабелю.
Щоб дізнатися про комплект постачання:
f Див. посібник з експлуатації зарядного
пристрою Porsche.
Огляд

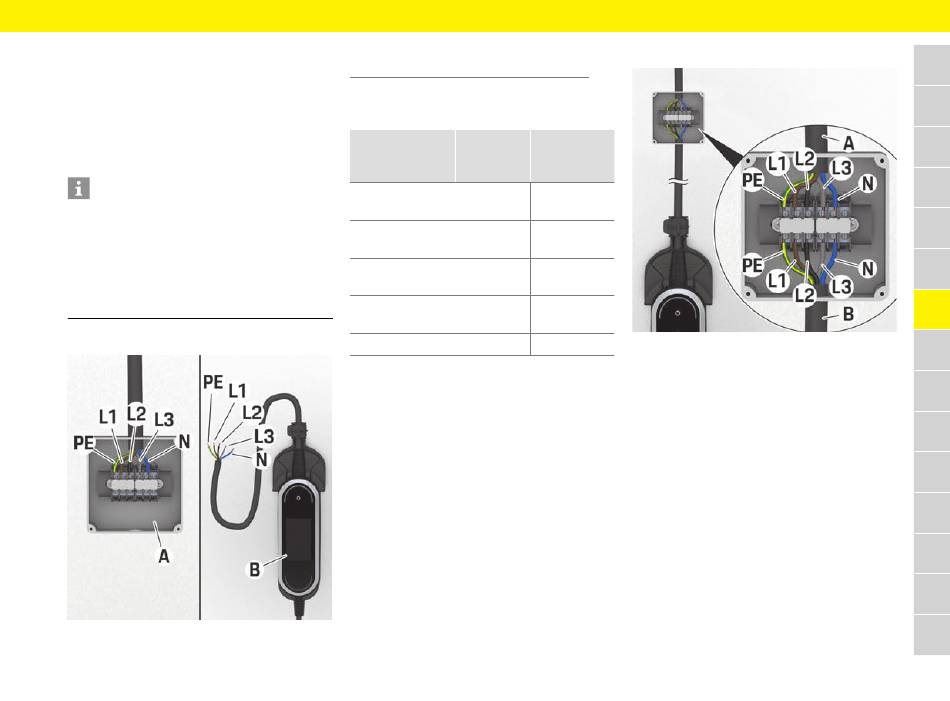

Рис. 11. Контакти стаціонарного підключення та блока
керування (три фази)
А Стаціонарна розподільна коробка
B Блок керування
Таблиця контактів стаціонарного
підключення
Назва Колір
проводу
Струмопровідний Коричневий L1
провід
Струмопровідний Чорний
провід
Струмопровідний Сірий
провід
Захисний провід Зелено-
жовтий
Нульовий провід Синій
Стаціонарне підключення до електромережі
Підключення
Міжнародне
маркування
контактів
L2
L3
PE
N
Рис. 12. Контакти стаціонарної розподільної коробки
(три фази)
Під час підключення з'єднувального кабелю
блока керування B до контактів стаціонарного
підключення A дотримуйтеся вказаної
послідовності дій.
Для під'єднання жил проводів використовуйте
шліцьову викрутку з робочим кінцем відповідної
ширини для клемних гвинтів.
1. Відкрийте кришку стаціонарної розподільної
коробки.
2. Під'єднайте захисний провід PE до контакта PE
стаціонарного підключення. Момент
затягування: 3 Н∙м
3. Під'єднайте нульовий провід N до контакта N
стаціонарного підключення. Момент
затягування: 3 Н∙м
4. Під'єднайте струмопровідний провід L1 до
контакта L1 стаціонарного підключення.
Момент затягування: 3 Н∙м
