Montage du support de connecteur
de charge

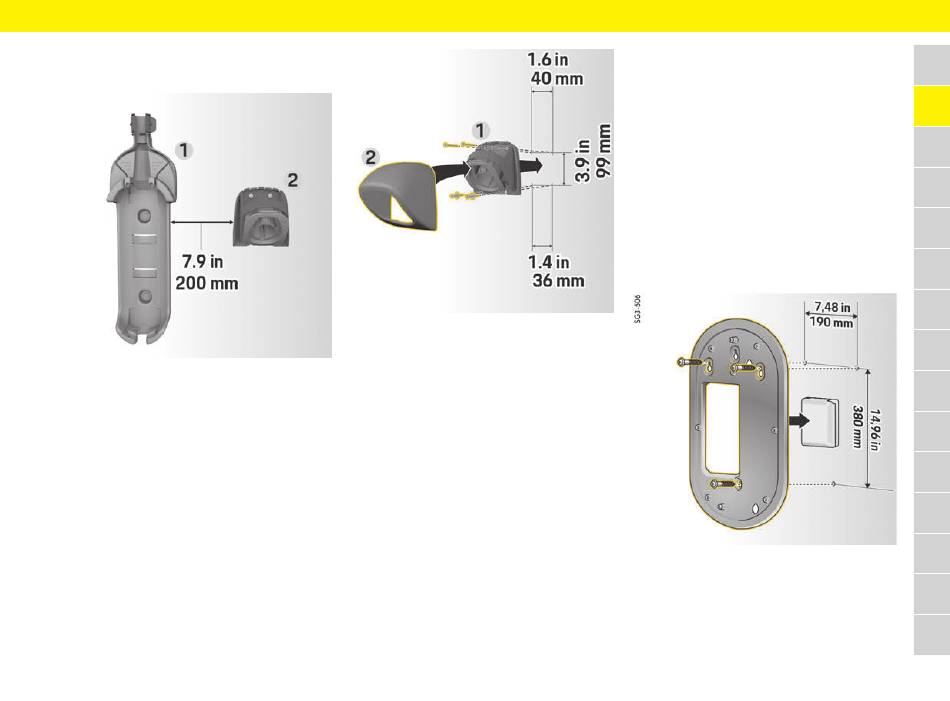

Fig. 2: Distance entre le support mural et le support du
connecteur de charge
Lors de l'installation du support de prise, garantissez
une distance de 200 mm (7,9 po) depuis
l'installation murale de base.
Fig. 3: Cotes de perçage
1. Retirez le support du connecteur de charge 1 du
boîtier 2.
2. Dessinez les trous de perçage sur la paroi.
3. Percez les trous de fixation et mettez les chevilles
en place.
4. Vissez le support du connecteur de charge 1 sur
la paroi.
5. Insérez le cache 2 par-dessus le support du
connecteur de charge 1 de bas en haut.

Montage de la station de recharge

Montage de la station de
recharge
Deux options permettent de fixer la station de
recharge. La variante de montage dépend du type de
câble d'alimentation (exposé ou dissimulé).
– Montage sans entretoise (pour câble de
raccordement au secteur dissimulé): La platine
de fixation est directement fixée au mur.
– Montage avec entretoise (pour câble de
raccordement au secteur exposé): La platine de
fixation est fixée au mur à l'aide d'une entretoise
pour le câble d'alimentation.

Montage sans entretoise

Fig. 4: Cotes de perçage
1. Dessinez les trous de perçage sur la paroi.
2. Percez les trous de fixation et mettez les chevilles
en place.
3. Vissez la platine de fixation sur la paroi.
