‫התקנה עם התקן ריווח‬

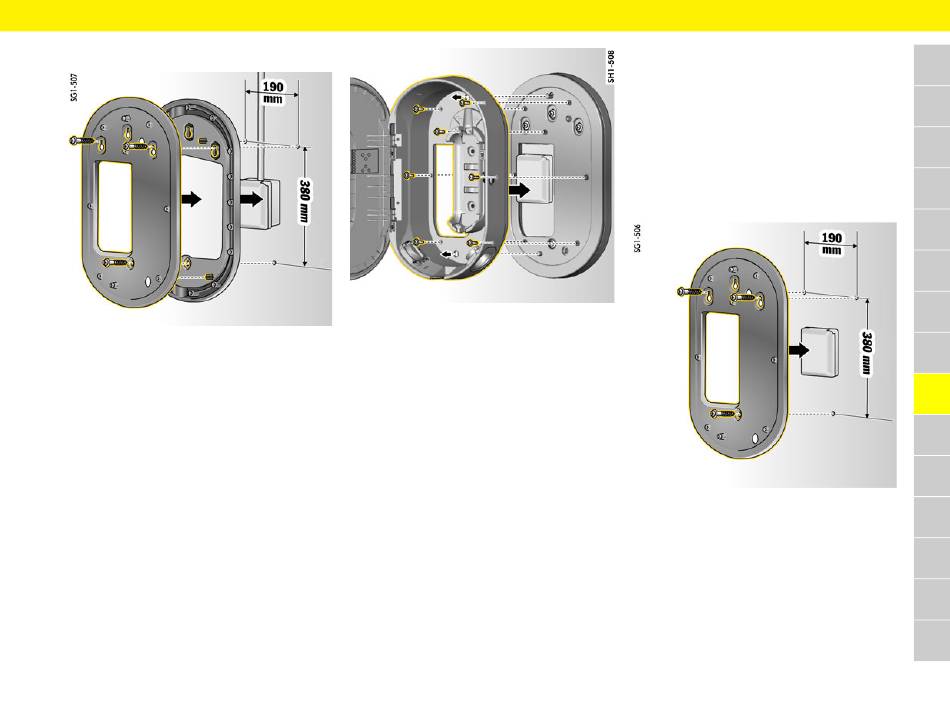

‫מידות הקידוח‬
.‫סמן את חורי הקידוח על הקיר‬
.‫קדח את חורי הקידוח והכנס את מחברי הקיר‬
.‫הברג את לוח ההרכבה יחד עם התקן הריווח לקיר‬
‫הברגת עמדת הטעינה אל לוח ההרכבה‬
6 : ‫איור‬ .‫הברג את עמדת הטעינה אל לוח ההרכבה‬
1 .
2 .
3 .
‫התקנת עמדת טעינה‬
‫קיימות שתי אפשרויות לאבטחת עמדת הטעינה. סוג‬
.(‫ההתקנה תלוי בסוג כבל המתח )חשוף או נסתר‬
‫הרכבה ללא התקני ריווח )עבור כבלי מתח‬
.‫לוח ההרכבה מותקן ישירות על הקיר‬
:(‫הרכבה עם התקני ריווח )כבלי מתח חשופים‬
‫ההרכבה מותקן על הקיר עם התקן ריווח‬
‫התקנה ללא התקן ריווח‬
5 : ‫איור‬
4 .
.‫סמן את חורי הקידוח על הקיר‬
.‫קדח את חורי הקידוח והכנס את מחברי הקיר‬
.‫הברג את לוח ההרכבה אל הקיר‬
‫התקנת עמדת טעינה‬
US
FC
–
:(‫מוסתרים‬
–
ESM
‫לוח‬
.‫כבל החשמל‬ ‫עבור‬
PTB
TR
RU
UK
VIE
HE
AR
JPN
‫מידות הקידוח‬ 4 : ‫איור‬
KOR
1 .
2 .
3 .
CHS
CHT
THA
