Lắp đế gắn tường cơ bản
Lắp đế gắn tường cơ bản
US
FC
ESM
PTB
TR
RU
UK

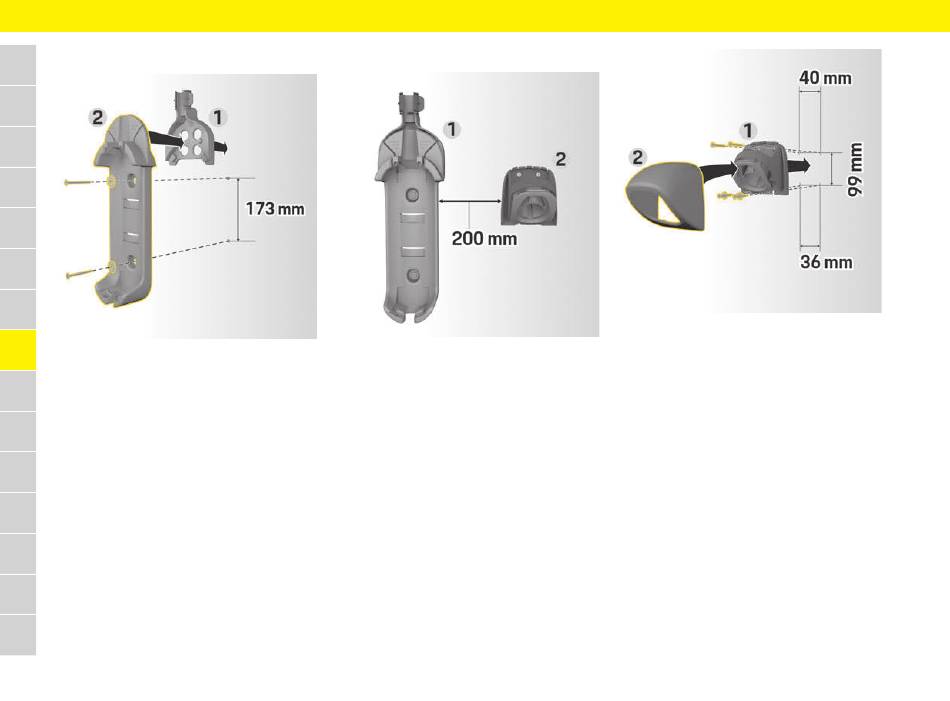

H. 1: Kích thước khoan
VIE
1. Đánh dấu lỗ khoan trên tường.
2. Khoan lỗ lắp và lắp chốt cắm tường.
HE
3. Ấn đế gắn tường cơ bản 2 vào đường dẫn
cáp 1 từ phía trước.
AR
4. Bắt vít đế gắn tường cơ bản vào tường.
JPN
KOR
CHS
CHT
THA
82
Lắp chốt đầu nối
H. 2: Khoảng cách từ đế gắn tường đến chốt đầu nối
Khi lắp chốt đầu nối, luôn giữ khoảng cách 200
mm từ chốt đến đế gắn tường cơ bản.
H. 3: Kích thước khoan
1. Đưa chốt đầu nối 1 ra khỏi vỏ 2.
2. Đánh dấu lỗ khoan trên tường.
3. Khoan lỗ lắp và lắp chốt cắm tường.
4. Bắt vít chốt đầu nối 1 vào tường.
5. Đặt nắp 2 lên chốt đầu nối 1 từ bên dưới rồi
đẩy lên.
