전기 고정 연결
고정 연결용 연결 테이블
US
명칭 와이어 색상
라이브 리드 갈색
FC
라이브 리드 검은색
ESM 라이브 리드 회색
접지 리드 녹색/노란색
PTB
중립 리드 파란색
연결
TR
RU
UK
VIE
HE
AR
JPN
KOR

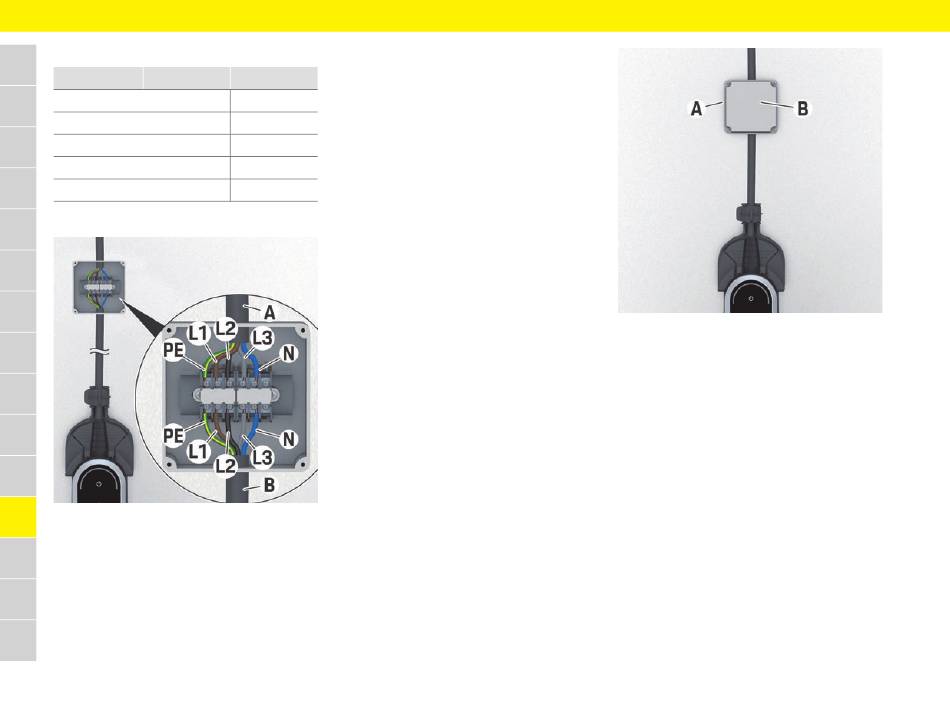

그림 12: 고정 연결 상자용 연결(3상)
컨트롤 유닛 연결 케이블 B를 고정 연결 A용 연결
에 연결할 때 지정된 순서를 준수하십시오.
CHS
와이어를 연결하려면 연결 나사에 적합한 블레이
드 너비의 슬롯 나사 드라이버를 사용하십시오.
CHT
THA
134
1. 고정 연결 상자의 커버를 엽니다.
2. 접지 리드 PE를 고정 연결의 연결 PE에 연결
국제 연결 명칭
합니다. 조임 토크: 3Nm(2ftlb.)
L1
3. 중립 리드 N을 고정 연결의 연결 N에 연결합
니다. 조임 토크: 3Nm(2ftlb.)
L2
4. 라이브 리드 L1을 고정 연결의 연결 L1에 연결
L3
합니다. 조임 토크: 3Nm(2ftlb.)
5. 라이브 리드 L2를 고정 연결의 연결 L2에 연결
PE
합니다. 조임 토크: 3Nm(2ftlb.)
N
6. 라이브 리드 L3을 고정 연결의 연결 L3에 연결
합니다. 조임 토크: 3Nm(2ftlb.)
7. 와이어가 정확하게 연결되었는지 확인합니다.
와이어가 단단히 장착되었는지 확인합니다.
8. 공급 전압 을 켭니다.
9. 전압 테스터를 사용하여 올바른 전기 연결을
점검합니다.
10. 기본 벽걸이 장착 장치의 상단 잠금 구멍을 왼
쪽으로 돌려 끼웁니다.
그림 13: 커버가 있는 고정 연결 상자
11. 부적절한 작동을 막기 위해 커버 B를 사용하
여 고정 연결 상자 A를 닫습니다.
