Şarj Kaidesinin Kurulumu
Şarj kaidesinin sabitlenmesi için iki seçenek vardır.
Kurulum seçeneği, güç kablosunun tipine (açık veya
gizli) göre değişir.
– Ara parça (gizlenmiş elektrik kabloları için)
olmadan kurulum: Montaj plakası, doğrudan
duvara takılır.
– Ara parça ile kurulum (açık güç kabloları için):
Montaj plakası, duvarda güç kablosu için bir
boşluk bırakılarak monte edilir.
Ara parça olmadan kurulum

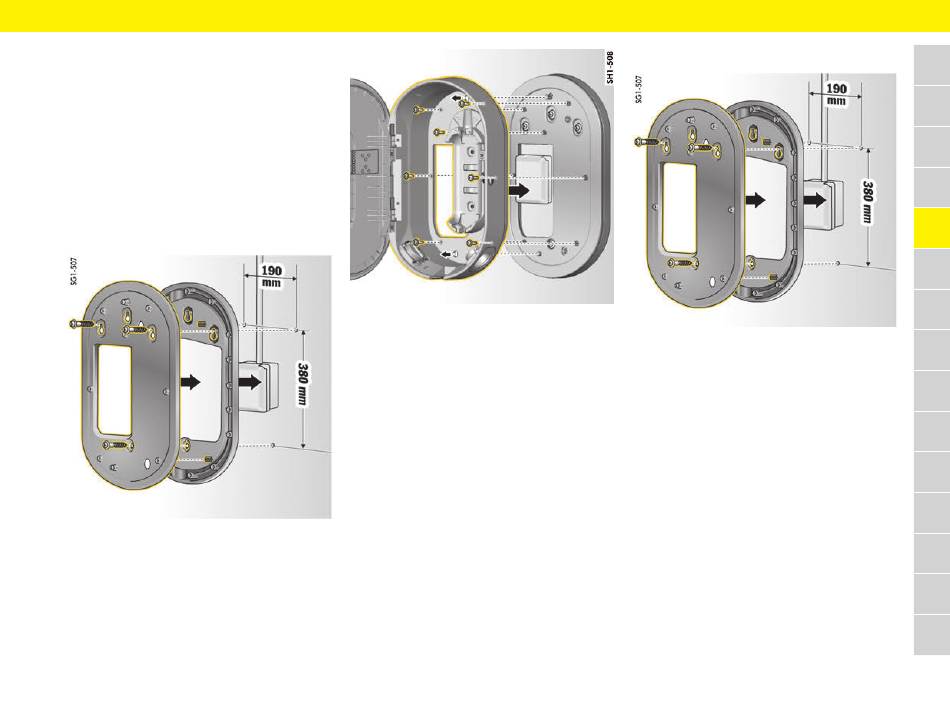

Çizim 4: Delik boyutları
1. Duvara delikler için işaretler koyun.
2. Matkapla delikleri açın ve dübelleri takın.
3. Montaj plakasını duvara vidalayın.
Çizim 5: Şarj kaidesinin montaj plakasına vidalanması
4. Şarj kaidesini montaj plakasına vidalayın.
Şarj Kaidesinin Kurulumu
Ara parça ile kurulum
Çizim 6: Delik boyutları
1. Duvara delikler için işaretler koyun.
2. Matkapla delikleri açın ve dübelleri takın.
3. Montaj plakasını, ara parça ile birlikte duvara
vidalayın.
